ДТПХхх4 проволочные термопары ОВЕН с кабельным выводом
Описание
ДТПХхх4 проволочные термопары ОВЕН с кабельным выводом
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) - для ДТПК
- ТХК (L) - для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С - для мод.014, 034):
- вероятность безотказной работы - не менее 0,95 за 16 000 час;
- средний срок службы - не менее 4 лет;
- гарантийный срок эксплуатации - 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные - группе N2.
Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 - 200 °С.
Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
---|---|---|---|---|
|
014 | D = 5 мм |
ДТПК, ДТПL латунь (-40…+300 °C) |
25 |
024 | D = 8 мм |
ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С) |
30 | |
Накидная гайка |
034 |
D = 5 мм М = 8×1 мм** |
ДТПК, ДТПL латунь (-40…+300 °С) |
25 |
044 |
D = 8 мм M = 12×1,5 мм** |
ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С) |
30 | |
|
054 |
D = 6 мм М = 16×1,5 мм** S = 22 мм, h = 9 мм |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 | |
064 |
D = 8 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм |
|||
074 |
D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм |
|||
|
084 |
D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм |
||
|
094 | D = 6 мм, D1 = 13 мм | ||
104 | D = 8 мм, D1 = 18 мм | |||
114 | D = 10 мм, D1 = 18 мм | |||
Подвижный штуцер |
124 |
D = 6 мм M = 16×1,5 мм** S = 17 мм |
10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500 | |
134 |
D = 8 мм M = 20×1,5 мм** S = 22 мм |
|||
144 |
D = 10 мм M = 20×1,5 мм** S = 22 мм |
|||
Подвижный штуцер |
154 |
D = 10 мм M = 20×1,5 мм** S = 22 мм |
||
|
194 | D = 5 мм, D1 = 10 мм | 60, 80, 100, 120, 160, 200, 250, 320 | |
Подвижный штуцер |
204 |
M = 10×1 мм** S = 14 мм |
ДТПК, ДТПL латунь (-40…+400 °С) |
40, 65 |
|
534 |
d = 4,5 мм Под М4 |
ДТПК, ДТПL сталь 12Х18Н10Т (-40…+250 °C c кабелем СФКЭ; -40…+300 °C c кабелем ДКТ; −40…+400 °C c кабелем КТППЭ) |
39 |
554 |
d = 5,5 мм Под М5 |
|||
|
564 |
d = 6,4 мм Под М6 D = 19 мм S = 0,5 мм |
58 | |
574 |
d = 8,4 мм Под М8 D =22 мм S=0,75 мм |
61 | ||
584 |
d = 10,5 мм Под М10 D = 26 мм S = 0,75 мм |
63 | ||
594 |
d = 13 мм Под М12 D = 30 мм S = 1,0 мм |
71 | ||
|
644 |
D = 4,5 мм М = 6×1 мм S = 10 мм |
ДТПК, ДТПL сталь 12Х18Н10Т (-40…+300 °C c кабелем ДКТ) |
13, 20, 30 |

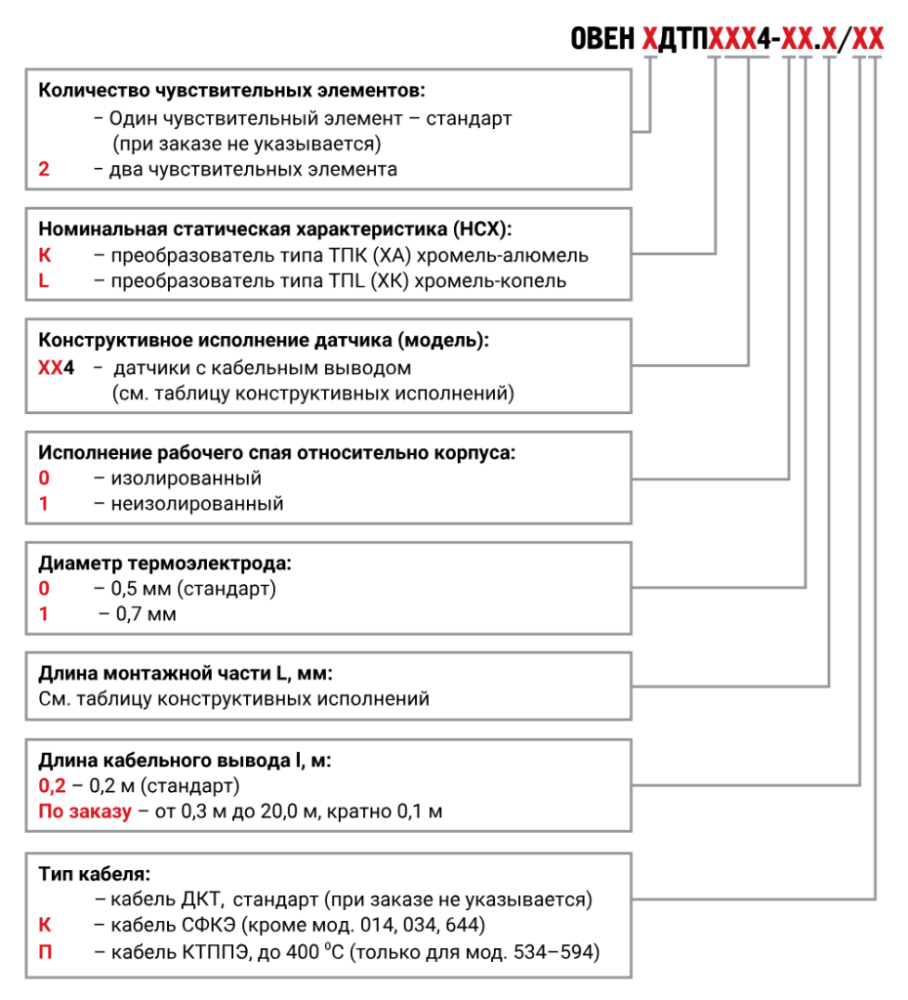

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе. Примечания: 1. С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144, 154.2. С кабельным выводом из СФКЭ изготавливаются:
4. Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм. Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар. |
Конструктивное исполнение | Наименование | Описание | Температурный диапазон | Внешний диаметр (толщина/ширина) |
---|---|---|---|---|
1 - термоэлектродная проволока |
ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2 |
Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция нить К11С6 Красной термоусадочной трубкой помечен положительный электрод |
-40…+300 °С |
1,8/2,0 2,0/2,8 2,8/4,0 |
1 - термоэлектродная проволока |
Кабель СФКЭ ХА 2×0,5 |
Многожильный С - изоляция из стекловолокна Ф - изоляция из фторопластовой пленки К - комбинированная изоляция и оболочка Х - положительная жила, сплав хромель А - отрицательная жила, сплав алюмель 2 - количество жил 0, 5 - сечение жилы Красный наконечник НШВИ установлен на положительный электрод. |
-60…+250 °С | 3,0/4,5 |
1 - термоэлектродная проволока |
Кабель КТППЭ-ХА |
Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод |
-50…+400 °С | 2,7/4,0 |
Конструктивное исполнение | Наименование | Описание | Температурный диапазон | Внешний диаметр (толщина/ширина) |
---|---|---|---|---|
1 - термоэлектродная проволока |
ДКТL011-0,5 ДКТL011-0,7 |
Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция - нить К11С6 Красной термоусадочной трубкой помечен положительный электрод | -40…+300 °С |
1,8/2,0 2,0/2,8 |
1 - термоэлектродная проволока |
Кабель СФКЭ ХК 2×0,5 |
Многожильный С - изоляция из стекловолокна Ф - изоляция из фторопластовой пленки К - комбинированная изоляция и оболочка Х - положительная жила, сплав хромель К - отрицательная жила, сплав копель 2 - количество жил 0, 5 - сечение жилы Красный наконечник НШВИ установлен на положительный электрод. | -60…+250 °С | 3,0/4,5 |
1 - термоэлектродная проволока | Кабель КТППЭ-ХК |
Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод | -50…+400 °С | 2,7/4,0 |
Характеристика | Значение | |
---|---|---|
ДТПКхх4 | ДТПLхх4 | |
Номинальная статическая характеристика (НСХ) | K (ХА) хромель-алюмель | L (ХК) хромель-копель |
Рабочий диапазон измеряемых температур | -40...+400 °С | |
Условное давление | 0,16…0,4 МПа (в зависимости от конструктивного исполнения) | |
Класс допуска датчика | 2 | |
Исполнение рабочего спая термопары, относительно корпуса датчика |
изолированный неизолированный | |
Диаметр термоэлектродной проволоки, мм | 0,5; 0,7 | |
Показатель тепловой инерции, не более: | ||
- с изолированным рабочим спаем | 20 с | |
- с неизолированным рабочим спаем | 10 с | |
Количество рабочих термопар в изделии | 1 или 2 | |
Материал защитной арматуры |
латунь сталь 12Х18Н10Т | |
Степень защиты по ГОСТ 14254 | IP54 |
Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %
Тип термоэлектрического преобразователя | Номинальная статическая характеристика (НСХ) | Диаметр проволоки, мм | Температура эксплуатации, °С | Продолжительность эксплуатации, ч |
---|---|---|---|---|
ДТПК (ХА) | хромель - алюмель | 5,0; 3,2 | 800 | 10000 |
10000 | 2000 | |||
1200 | 100 | |||
1,5 | 800 | 10000 | ||
1000 | 1000 | |||
1100 | 200 | |||
1,2 | 800 | 10000 | ||
1000 | 500 | |||
1100 | 200 | |||
0,7 | 800 | 6000 | ||
1000 | 300 | |||
0,5 | 800 | 1000 | ||
1000 | 100 | |||
0,3; 0,2 | 600 | 10000 | ||
800 | 200 | |||
ДТПL (ХК) | хромель - копель | 5,0; 3,2; 1,5 | 600 | 10000 |
800 | 1000 | |||
1,2; 0,7 | 600 | 10000 | ||
800 | 500 | |||
0,5 | 600 | 5000 | ||
0,3; 0,2 | 600 | 1000 |
НСХ | Класс допуска | Диапазон измерения | Пределы допускаемых отклонений ТЭДС от НСХ |
---|---|---|---|
К (ХА) N(НН) | 2 | -40…+333 °C включ. | ± 2,5 °C |
св. 333…+1300 °C | ± 0,0075t°C | ||
1 | -40…+375 °C включ. | ± 1,5 °C | |
св. 375…+1300 °C | ± 0,004t°C | ||
L (ХК) | 2 | -40…+360 °C включ. | ± 2,5 °C |
св. 360…+600 °C | ± (0,700 + 0,005t) °C | ||
J (ЖК) | 1 | -40…+375 °C включ. | ± 1,5 °C |
св. 375…+750 °C | ± 0,004t°C | ||
S(ПП) | 2 | 0…+600 °C включ. | 1,5 °C |
св. 600…+1600 °C | 0,0025t°C | ||
t - значение измеряемой температуры °C |
