Термосопротивления для измерения температуры воздуха ОВЕН ДТС125М.И (выходной сигнал ток 4...20 мА)
Описание
Термосопротивления для измерения температуры воздуха ОВЕН ДТС125М.И (выходной сигнал ток 4...20 мА)
Датчики температуры воздуха предназначены для непрерывного измерения температуры наружного воздуха, а также температуры воздуха внутри помещений в автоматизированных системах вентиляции, отопления и кондиционирования (HVAC/ ОВК). Конструкция датчиков позволяет устанавливать их на стене либо другой плоской поверхности при помощи шурупов, винтов и т.д. (настенные датчики температуры).
Датчики температуры воздуха устойчивы к воздействию окружающей среды и к изменениям погоды.
Области применения
ОВК (HVAC), ЖКХ - для измерения температуры снаружи и внутри помещений в системах отопления, системах вентиляции и кондиционирования частных, общественных и производственных зданий.
Среда измерения
Теплоноситель: воздух.
Место установки
Помещения (в том числе, с нерегулируемыми климатическими условиями) и (или) навесы, а также открытые площадки.
Отличительные особенности
- Разнообразие выходных сигналов:Рt100, Рt1000, 50М, 100М, 50П, 100П, NTC3k, NTC10k, NTC20k; аналоговый 4…20 мА (в том числе с протоколом HART); цифровой RS-485.
- Удобство монтажа.
- Гарантия качества:
- средний срок службы не менее 10 лет;
- гарантия 2 года;
- 100 % выходной контроль качества датчиков (ОТК, собственная лаборатория);
- межповерочный интервал 2 года (для некоторых исполнений).
- Произведено в РФ.
- Стандартный срок производства - от 5 рабочих дней.
Параметр* | ДТС125Л |
ДТС125М.И ДТС125М.RS |
ДТС3125 | ДТС3005 |
---|---|---|---|---|
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009 | 50М, 100М, 50П, 100П, РТ100, РТ1000 | 50М, 100М, 100П, РТ100 | 50М, 100М, РТ100, РТ1000 | 50М, РТ100, РТ1000 |
Сенсоры NTC | - | - | NTC3k, NTC10k, NTC20k | - |
Аналоговый выходной сигнал | - |
4…20 мА, 4…20 мА с протоколом HART |
- | - |
Цифровой выходной сигнал | - | RS-485 | - | - |
Исполнение | Общепромышленное, EXIA | Общепромышленное | ||
Межповерочный интервал | 2 года |
Не СИ (сертификация во II кв. 2024 г.) |
Не СИ | |
Степень защиты | IP65 | IP54 | ||
Температура окружающего воздуха, не более | +85 °C | |||
*см. подробнее в табл. «Технические характеристики» |
Фото | Конструктивное исполнение | НСХ | Класс допуска/ точности | Схема соединения | Диапазон измеряемых температур, °С | Длина монтажной части, мм | Аксессуары (приобретаются отдельно) |
---|---|---|---|---|---|---|---|
ДТС125Л (выходной сигнал - сопротивление) |
|
50М, 100М | В |
2-проводная 3-проводная 4-проводная |
-50...+100 | 60, 80, 100 |
Экран для защиты от солнечных лучей. |
C | |||||||
50П, 100П | A, B, C | -60...+100 | |||||
РT100, РT1000 |
A | -30...+100 | |||||
B, C | -50...+100 | ||||||
ДТС3125 |
|
50М, 100М | В |
2-проводная 3-проводная 4-проводная |
-40...+100 | 60, 80, 100 | |
РT100, РT1000 |
A | ||||||
В | |||||||
NTC 3k, NTC 10k, NTC 20k |
1 % - абсолютная погрешность для 25 °С | 2-проводная | |||||

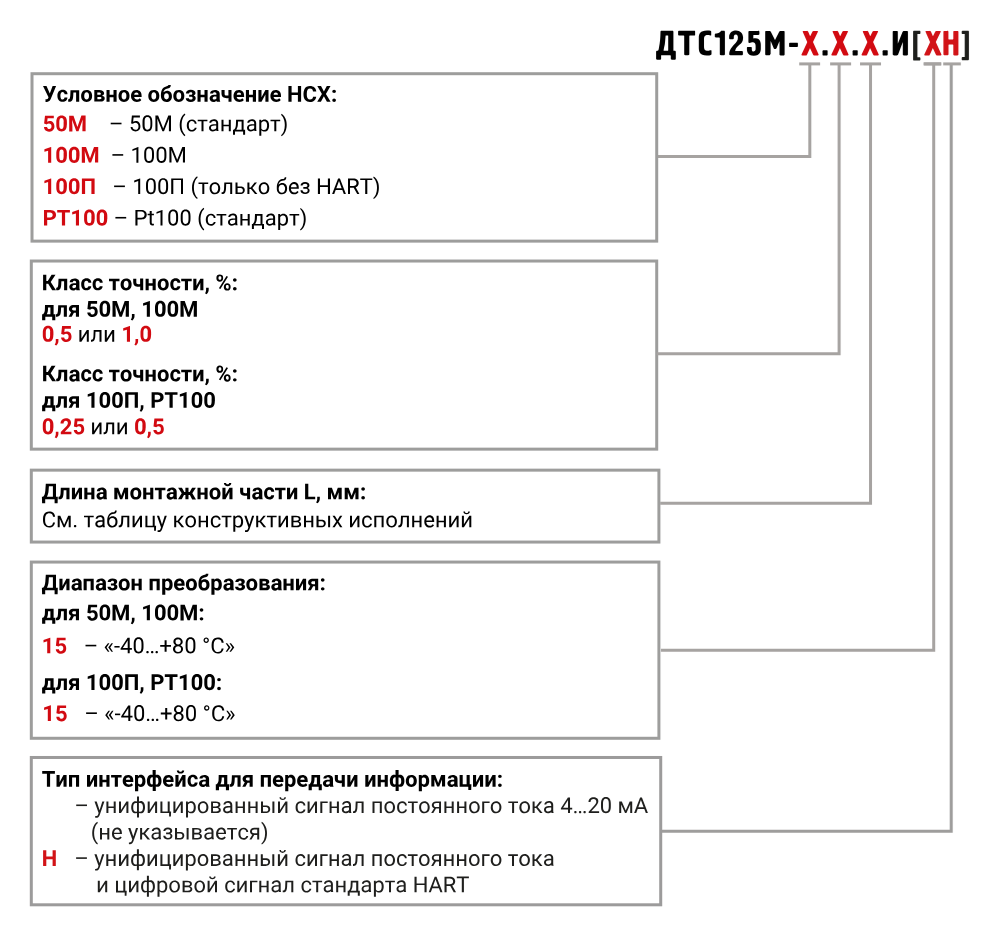

ДТС125М.И (выходной сигнал ток 4...20 мА) |
|
50М, 100М | 0,5 % 1,0 % | 2-проводная (выходной сигнал 4…20 мА) | -40...+80 | 60, 80, 100 | |
100П, РT100 | 0,25 % 0,5 % | ||||||
ДТС125М.RS (выходной сигнал RS-485) |
|
50М, 100М, 100П, РТ100 | 1,0 % | 2- проводная (выходной сигнал RS-485) | -40…+85 | ||
ДТС3005 (выходной сигнал - сопротивление) |
|
50М, РT100 | В |
2-проводная 3-проводная 4-проводная |
-40...+85 | - | нет |
Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика
- ЭКРАН01 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 60 мм
- ЭКРАН02 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 80 мм
- ЭКРАН03 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 100 мм
Примечание: Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников - не изготавливаем. А2 - запрещено ГОСТ 6651-2009 (см. п. 6.2).
ДТС125Л, ДТС3125 - пластмассовая | ДТС125М.И - пластмассовая | ДТС125М.RS | ДТС3005 |
---|---|---|---|
|
|
|
|
Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | - |
Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 6 мм | Диаметр подключаемого кабеля до 6 мм | - |
Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика
- ЭКРАН01 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 60 мм
- ЭКРАН02 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 80 мм
- ЭКРАН03 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 100 мм
Примечание: Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников - не изготавливаем. А2 - запрещено ГОСТ 6651-2009 (см. п. 6.2).
Рекомендации по монтажу датчиков для измерения температуры окружающего воздуха (крепление на стену снаружи или внутри здания, среда: воздух)
Устанавливайте датчик правильно: |
|
|
|
На рисунках обозначены места, где нельзя устанавливать датчики температуры окружающего воздуха! Установка датчиков в обозначенных местах приведет к искажению измеренной температуры (уличного либо комнатного воздуха) |
|
|
|
Тип | Класс допуска | Диапазон измерения* | Пределы допускаемых отклонении от НСХ** |
---|---|---|---|
М | В | -50…+200 °C | ± (0,30 + 0,005 *|t| ) °C |
С | -180…+200 °C | ± (0,60 + 0,01 *|t| ) °C | |
Pt, П | А |
-100…+450 °C (с проволочным ЧЭ) -30…+300 °C (с пленочным ЧЭ) | ± (0,15 + 0,002 *|t| ) °C |
В |
-196…+660 °C (с проволочным ЧЭ) -50…+500 °C (с пленочным ЧЭ) | ± (0,30 + 0,005 *|t| ) °C | |
С |
-196…+660 °C (с проволочным ЧЭ) -50…+600 °C (с пленочным ЧЭ) | ± (0,60 + 0,01 *|t| ) °C | |
ПРИМЕЧАНИЕ *Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик. ** |t| - абсолютное значение температуры измеряемой среды, °C |
Температура | Значение |
---|---|
для 25 °C | ±1 °C |
для диапазонов: от -40 до +25 °C от +25 до +120 °C | ±4 °C |
2Д модели ДТС3005 | Скачать DWG | |
3Д модели ДТС3005 | Скачать PDF | Скачать STEP |
3Д модели ДТС3125 | Скачать PDF | Скачать STP |
3Д модели ДТС125М.И | Скачать PDF | Скачать STP |
3Д модели ДТС125М.RS | Скачать PDF | Скачать STP |
