ДТСхх2 термосопротивления с коммутационным разъемом DIN
Датчики температуры ДТСхх2 с коммутационным разъемом DIN типа 43650 позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
Среда измерения
Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).
Отличительные особенности ДТСхх2 с DIN
- Удобство монтажа: DIN-разъем типа 43650.

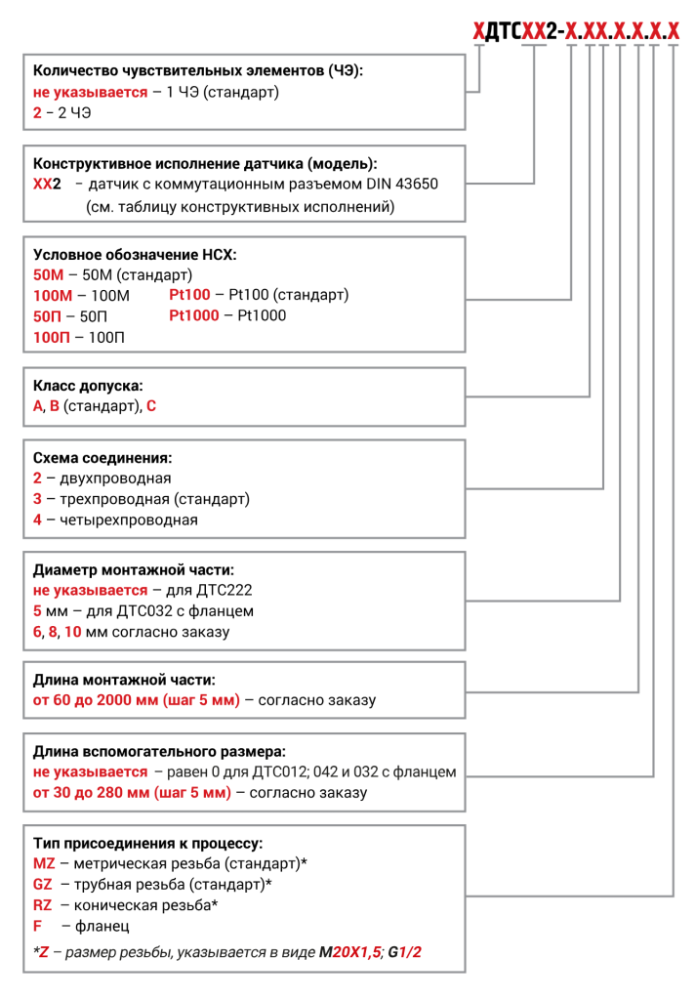

- Большое количество исполнений за счет новой маркировки.
По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчики без монтажных элементов (в гладкой защитной арматуре) соответствуют группе V2, с монтажными элементами - группе N2.
Основные характеристики
Вероятность безотказной работы при соблюдении условий эксплуатации:
ДТС с платиновым ЧЭ:
- от -50 до +250 °С - не менее 0,95 за 40 000 ч;
- от -196 (-60 °С - для РТ100, РТ1000) до -50 °С и от +250 °С до + 450 °С - не менее 0,95 за 15 000 ч.
ДТС с медным ЧЭ:
- от -50 до +150 °С - не менее 0,95 за 15 000 ч.
Для монтажа датчиков ДТСхх2 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
| Характеристики | ДТСхх2 | ||
|---|---|---|---|
| Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П,100П | PT100,PT1000 |
| Диапазон измеряемых температур: | |||
| - класс допуска А | -100…+450 °C* | -30…+300 °C* | |
| - класс допуска В и С | -50…+180 °C | -196…+500 °C* | -50…+500 °C* |
| Температура окружающей среды | -50…+85 °C | ||
| Показатель тепловой инерции | не более 10…30 с | ||
| Количество чувствительных элементов | 1 или 2 | ||
| Схема внутренних соединений проводников |
2 - двухпроводная 3 - трехпроводная (только с 1 ЧЭ) 4 - четырехпроводная (только с 1 ЧЭ) |
||
| Условное давление, не более: | |||
| - защитная арматура из стали с диаметром монтажной части до 6 мм | 0,4 МПа | ||
| - защитная арматура из стали с диаметром монтажной части 6 мм | 0,6 МПа | ||
| - защитная арматура из стали с диаметром монтажной части от 8 до 10 мм | 10 МПа | ||
| Сопротивление изоляции, не менее: | |||
| - при температуре (25 ± 10) °С; | 100 МОм | ||
| - при температуре от плюс 100 до плюс 250 °С; | 20 МОм | ||
| - при температуре от плюс 251 до плюс 450 °С; | 2,0 МОм | ||
| - при температуре от плюс 451 до плюс 660 °С | 0,5 МОм | ||
| Исполнение сенсора относительно корпуса | изолированный | ||
| Разъем | DIN типа 43650 | ||
| Тип резьбового штуцера | метрическая резьба, трубная резьба | ||
| Материал защитной арматуры |
сталь 12Х18Н10Т медь (для ДТС222) |
||
| Степень защиты | IP65 | ||
| Средний срок службы | не менее 10 лет | ||
| Примечание: * - для ДТС222 максимальная температура составляет +250 °C | |||
| Конструктивное исполнение | Модель | Материал защитной арматуры | Диаметр монтажной части, D, мм | Длина монтажной части, L, мм | Длина вспомогательного размера, L1, мм (при наличии) | Тип и размер резьбы М*, мм |
|---|---|---|---|---|---|---|
|
|
012 | Сталь 12Х18Н10Т | 6, 8, 10 | От 60 до 2000 | - | - |
|
С фланцем |
032 | 5 | F - фланец | |||
|
Подвижный штуцер |
6, 8, 10 | От 30 до 280 | Выбирается при заказе | |||
|
Приварной штуцер |
042 |
От 30 до 280 0 - не указывается |
||||
|
Подвижный штуцер |
732 | 10 | От 30 до 280 | |||
|
Подвижный штуцер |
752 | |||||
|
Накладной |
222 | Медь | - | От 50 до 120 | - | - |
|
*По заказу возможно изготовление датчика с другой резьбой. Примечания: 1. Датчики с двумя чувствительными элементами изготавливаются:
4. Модель ДТС032 с фланцем:
|
||||||
- Разъем DIN 43650
- Кабельный ввод М16х1,5
- Диаметр подключаемого кабеля: от 3 до 7 мм
| Количество ЧЭ | Двухпроводная схема соединений | Трехпроводная схема соединений | Четырехпроводная схема соединений |
|---|---|---|---|
| Один ЧЭ |
|
|
|
| Два ЧЭ |
|
- | - |
| Тип | Класс допуска | Диапазон измерения* | Пределы допускаемых отклонении от НСХ** |
|---|---|---|---|
| М | В | -50…+200 °C | ± (0,30 + 0,005 *|t| ) °C |
| С | -180…+200 °C | ± (0,60 + 0,01 *|t| ) °C | |
| Pt, П | А |
-100…+450 °C (с проволочным ЧЭ) -30…+300 °C (с пленочным ЧЭ) |
± (0,15 + 0,002 *|t| ) °C |
| В |
-196…+660 °C (с проволочным ЧЭ) -50…+500 °C (с пленочным ЧЭ) |
± (0,30 + 0,005 *|t| ) °C | |
| С |
-196…+660 °C (с проволочным ЧЭ) -50…+600 °C (с пленочным ЧЭ) |
± (0,60 + 0,01 *|t| ) °C | |
|
ПРИМЕЧАНИЕ *Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик. ** |t| - абсолютное значение температуры измеряемой среды, °C |
|||
| ДТС012 | Скачать STP |
| ДТС032 с фланцем | Скачать STP |
| ДТС032 | Скачать STP |
| ДТС042 с шейкой | Скачать STP |
| ДТС042 | Скачать STP |
| ДТС732 | Скачать STP |
| ДТС752 | Скачать STP |
| ДТС222 | Скачать STP |
- Датчик
- Паспорт и Гарантийный талон
