РД30 реле перепада давления воздуха

Много

Нашли дешевле?

РД30 - ДД X

Исполнение

200

Диапазон работы (уставки): 20…200 Па

400

Диапазон работы (уставки): 40…400 Па

500

Диапазон работы (уставки): 50…500 Па

1000

Диапазон работы (уставки): 200…1000 Па

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

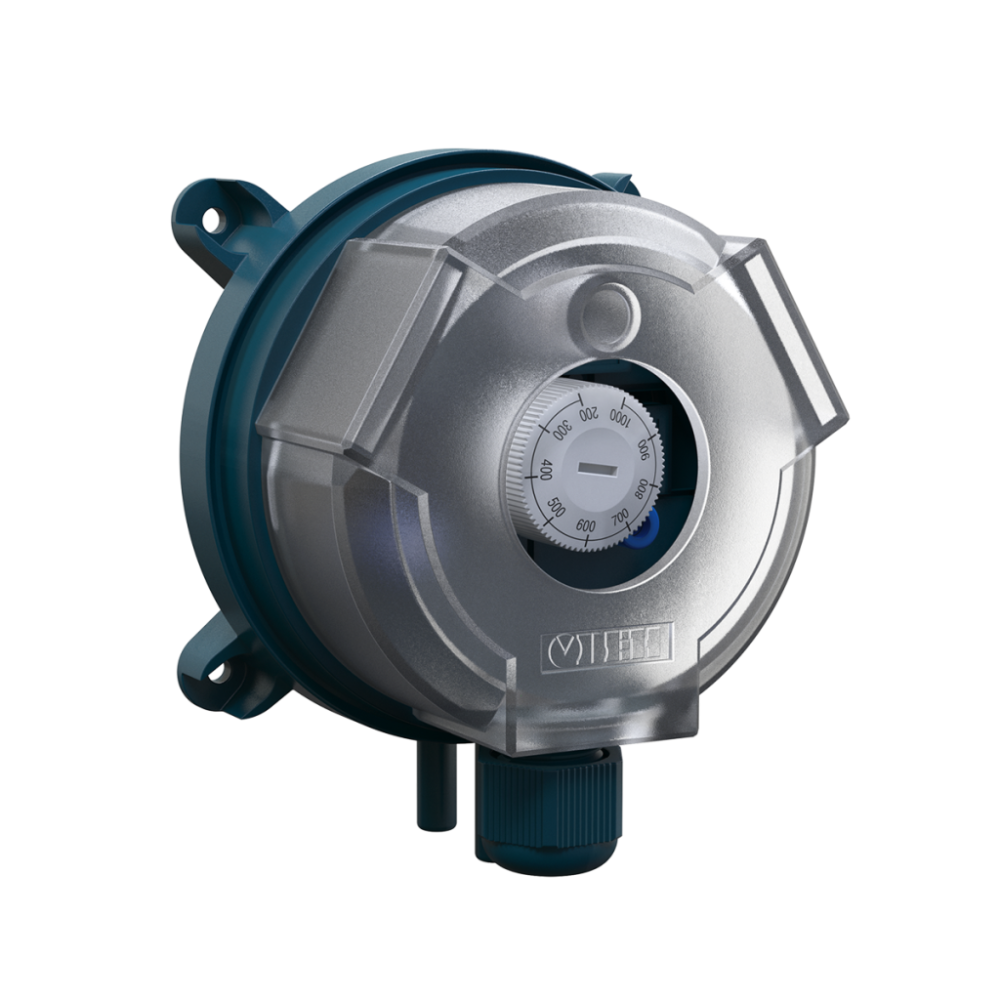

РД30 реле перепада давления воздуха

РД30 представляет собой механическое реле перепада давления (прессостат) с поворотным указателем для ручной настройки порога срабатывания. В зависимости от разности давления относительно уставки реле замыкает или размыкает электрическую цепь, осуществляя дискретное управление аварийной сигнализацией.
Дифференциальное реле давления серии РД30 является экономичным и надежным решением для мониторинга давления в фильтрах, вентиляторах и воздуховодах HVAC-систем.
Реле применяются для контроля:

состояния (обрыва) приводных ремней вентиляторов;
засорения фильтров;
контроля изменения воздушного потока в воздуховодах систем вентиляции.

Купить реле давления воздуха можно на нашем сайте, добавив подходящую модификацию в корзину, а также через наших дилеров в удобном для вас городе.

Среда измерения

Воздух, неагрессивные и негорючие газы.

Отличительные особенности

Удобная и простая настройка - датчик реле давления воздуха поставляется полностью готовым к эксплуатации, не требует сложных настроек, установка точки отсчета перепада давления осуществляется поворотной рукояткой с нанесенной шкалой.
Простой и быстрый ввод в эксплуатацию - комплект поставки включает в себя: реле давления, силиконовую трубку длиной 1,5 м, адаптеры для врезки в вентиляционный короб и обжимные клеммы для удобства монтажа проводов.
Не требует подключения напряжения питания - для работы реле необходимо подключить только провода цепи управления аварийной сигнализацией и импульсные трубки.

Основные характеристики

Коммутируемый ток - до 1,5 А (250 В).
Диапазоны уставки: от 20 до 1000 Па.
Степень защиты корпуса - IP54.
Температура измеряемой среды: -20…+85 °С.
Перегрузочная способность - до 10 кПа.
Погрешность срабатывания - 15 %, но не менее ±10 Па.

Наименование параметра	Значение
Наименование параметра	РД30-ДД200	РД30-ДД400	РД30-ДД500	РД30-ДД1000
Общие характеристики
Рабочая среда	Воздух, неагрессивные и негорючие газы
Диапазон задаваемой уставки перепада давления	20…200 Па	40…400 Па	50…500 Па	200…1000 Па
Дифференциал (Р_диф.), не более	10 Па	20 Па	20 Па	100 Па
Рабочий диапазон абсолютного давления	84...118 кПа
Максимальный перепад давления между штуцерами Р1 и Р2	10 кПа
Максимальный постоянный ток коммутации для цепей управления (U_пост = 24 В)	0,1 А
Максимальное переменное напряжение коммутации (U_пер)	250 В
Максимальный переменный ток коммутации (U_пер = 250 В)	1,5 А
Подведение давления к прибору	Через встроенные штуцеры Ø 6 мм
Погрешность срабатывания реле	±15 %, но не менее ±10 Па
Управляющий выход	Реле, SPDT
Подключение сигнальных проводов	К винтовым клеммам прибора
Подключение штуцера Р1	Область повышенного давления
Подключение штуцера Р2	Область пониженного давления
Диаметр подключаемого трехжильного кабеля	3...8 мм
Сопротивление изоляции (питание-корпус), не менее:
- при 250 В	20 МОм
- при 250 В на верхнем пределе рабочего диапазона температур	5 МОм
Конструктивные параметры
Расположение оси крепежного отверстия прибора	Вертикально, штуцерами вниз
Степень защиты по ГОСТ 14254	IP54
Масса прибора, не более:
- без упаковки	150 г
- в упаковке	270 г
Характеристики надежности
Средняя наработка на отказ, не менее	87 000 ч
Срок службы, не менее	10 лет
Гарантийный срок эксплуатации	12 месяцев
Условия эксплуатации
Температура окружающей среды	-20...+85 °С
Относительная влажность, не более	85 % (при +25 °С)


Диаграмма срабатывания

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры импульсной трубки	Габаритные и присоединительные размеры штуцера
