ПД100И модель 167 погружной гидростатический датчик давления столба жидкости
:
Экономия
Много
Нашли дешевле?
Данная позиция доступна только по индивидуальному заказу, так как содержит нестандартное сочетание значений модификаторов.
Для рассмотрения возможности заказа такой позиции свяжитесь через форму со специалистом или изложите ваши пожелания на адрес электронной почты
info@binomkip.ru

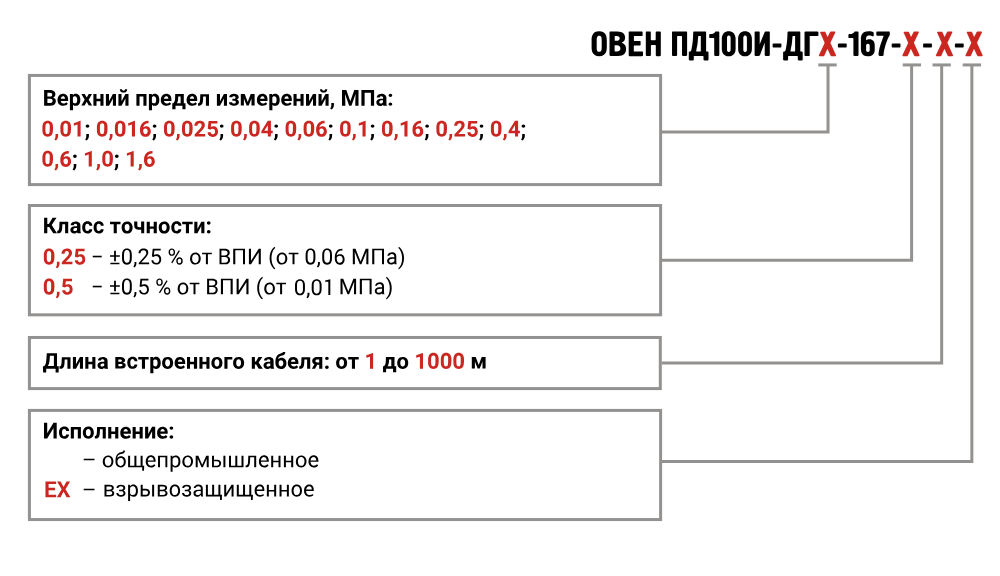

ПД100И-ДГ
Х
-167-
Х
.
Х
Длина кабельного вывода, м
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
30
30
31
31
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
45
45
47
47
48
48
50
50
51
51
55
55
56
56
60
60
65
65
70
70
75
75
77
77
80
80
82
82
85
85
90
90
93
93
97
97
100
100
105
105
110
110
115
115
120
120
125
125
130
130
140
140
143
143
145
145
150
150
160
160
165
165
170
170
180
180
190
190
191
191
195
195
200
200
205
205
220
220
250
250
300
300
500
500
Верхний предел измерений, МПа
0.01
0.01
0.016
0.016
0.025
0.025
0.04
0.04
0.06
0.06
0.1
0.1
0.16
0.16
0.25
0.25
0.4
0.4
0.6
0.6
1
1
1.6
1.6
2.5
2.5
Класс точности
0,25
0,25 % от ВПИ
0,5
0,5 % от ВПИ
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
ПД100И модель 167 погружной гидростатический датчик давления столба жидкости
Малогабаритный датчик ПД100И представляет собой преобразователь гидростатического давления столба жидкости (уровня) с сенсором типа КНК (кремний на кремнии), с выходным сигналом 4…20 мА, с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану от механических повреждений.
Преобразователь ПД100И предназначен для систем измерения и поддержания уровня жидкости на объектах водоснабжения: водозаборных скважинах, водонапорных башнях, накопительных и сточных ёмкостях и резервуарах.
Среда измерения
Вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).
Отличительные особенности
- Стойкость к агрессивным средам - сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге - плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения - благодаря использованию высокостабильного сенсора.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений - от 0,01 до 2,5 МПа (1,0 до 250,0 м вод. ст.).
- Тип измеряемого давления - гидростатическое (ДГ).
- Диапазон температур измеряемой среды: -20…+70 °С.
- Класс точности - 0,25 %; 0,5 %.
- Межповерочный интервал - 5 лет / 4 года.
Наименование | Значение |
---|---|
Выходной сигнал | 4...20 мА, 2-проводная схема «токовая петля» |
Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
Диапазон рабочих температур измеряемой среды | 0…+60 °С |
Напряжение питания | 12…36 В постоянного тока (номинальное 24 В) |
Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
Максимальная потребляемая мощность | не более 0,9 Вт |
Защита от подачи напряжения питания обратной полярности | есть |
Устойчивость к климатическим воздействиям | УХЛ3.1 |
Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
Степень защиты корпуса | IP68 |
Диапазон рабочих температур окружающего воздуха | -20…+70 °С |
Атмосферное давление рабочее | 84,0...106,7 кПа |
Среднее время наработки на отказ | не менее 500 000 ч |
Средний срок службы | 12 лет |
Межповерочный интервал | 5 лет / 4 года |
Методика поверки | КУВФ.406230.100 МП |
Вес датчика без упаковки / в упаковке / вес кабеля | 0,2 кг / 0,3 кг / 0,8 кг на 10 м |
Штуцер (без защитного колпачка) | M20×1,5 «открытый порт» |
Тип электрического соединителя | кабель гидрометрический (неразъёмно) |
Габаритный размер (без кабеля), не более | 92×27 мм |
Перегрузочная способность | не менее 200 % от ВПИ |
Предельное давление перегрузки | не менее 400 % от ВПИ |
ПД100И-167-ДГ | Скачать STP |
КК-02 | Скачать STP |
- Преобразователь давления ПД100И
- Паспорт и гарантийный талон
- Краткое руководство по эксплуатации
