ПД100И, модель 1х1. Датчик, преобразователь давления измерительный повышенной надёжности для насосных, котельных, водоснабжения, агрессивных сред
Описание
ПД100И, модель 1х1. Датчик, преобразователь давления измерительный повышенной надёжности для насосных, котельных, водоснабжения, агрессивных сред

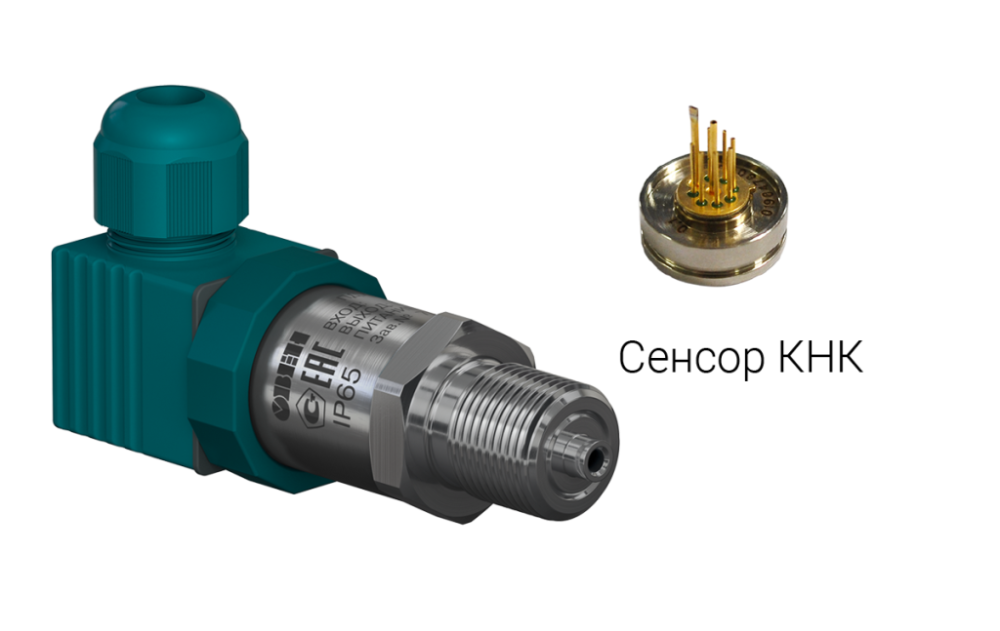

Малогабаритный датчик ПД100И представляет собой преобразователь измерительный с современным сенсором из нержавеющей стали, вваренным в штуцер лазерной сваркой. ПД100И оснащен микропроцессорным нормировщиком, имеет выходной сигнал 4…20 мА. Каждый преобразователь проходит на производстве первичную поверку.
Преобразователь избыточного давления ПД100И предназначен для насосных станций, водоканалов, систем водоподготовки и водоснабжения, промышленных компрессорных, автоматики котлов в котельных и для других основных производств, где требуется точность и стабильность характеристик. А также используется для измерения агрессивных сред.
Среда измерения
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).
Отличительные особенности
- Стойкость к агрессивным средам - сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге - плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения - благодаря использованию высостабильного европейского сенсора.
- Устойчивость к гидроударам.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений - от 0,01 до 4,0 МПа.
- Тип измеряемого давления - избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: -40…+100 °С.
- Класс точности - 0,25 %; 0,5 %; 1,5 %.
- Межповерочный интервал - 5 лет / 4 года.
Наименование | Значение |
---|---|
Выходной сигнал постоянного тока | 4...20 мА, 2-проводная схема |
Основная приведенная погрешность | 0,25; 0,5 %; 1,5% ВПИ |
Диапазон рабочих температур измеряемой среды | -40…+100 °С |
Напряжение питания | 12…24 В постоянного тока |
Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
Потребляемая мощность | не более 0,8 Вт |
Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
Степень защиты корпуса | IP65 |
Устойчивость к климатическим воздействиям | УХЛ3.1 |
Диапазон рабочих температур окружающего воздуха | -40…+80 °С |
Атмосферное давление рабочее | 84,0...106,7 кПа |
Среднее время наработки на отказ | не менее 500 000 ч |
Средний срок службы | 12 лет |
Межповерочный интервал | 5 лет / 4 года |
Методика поверки | КУВФ.406230.100 МП |
Вес без упаковки / в упаковке | 0,18 кг / 0,3 кг |
Штуцер для подключения давления |
M20 × 1,5 манометрической формы (ГОСТ 2405-88) G1/2 манометрической формы (DIN EN 837) G1/4 (DIN 3852) |
Тип электрического соединителя | EN175301-803 форма А |
Габаритный размер (по высоте) | не более 92 мм |
Перегрузочная способность | не менее 200 % от ВПИ |
Предельное давление перегрузки | не менее 400 % от ВПИ |
Условия эксплуатации
Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.Нормальные условия эксплуатации: закрытые помещения без агрессивных паров и газов с температурой воздуха (23±5) °С и относительной влажностью не более 80 % при атмосферном давлении от 84 до 106,7 кПа.
|
|
Схема подключения преобразователя давления ПД100И к внешним устройствам |
|
|
|
Штуцер с резьбой G1/2 |
Штуцер с резьбой G1/4 |
|
|
Штуцер с резьбой М20×1,5 |
ПД100И-111 | Скачать STP |
ПД100И-171 | Скачать STP |
ПД100И-181 | Скачать STP |
- Преобразователь давления ПД100И
- Краткая инструкция
- Паспорт и Гарантийный талон
- Прокладка уплотнительная - 2 шт для штуцеров М20×1,5 и G1/2
- Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
