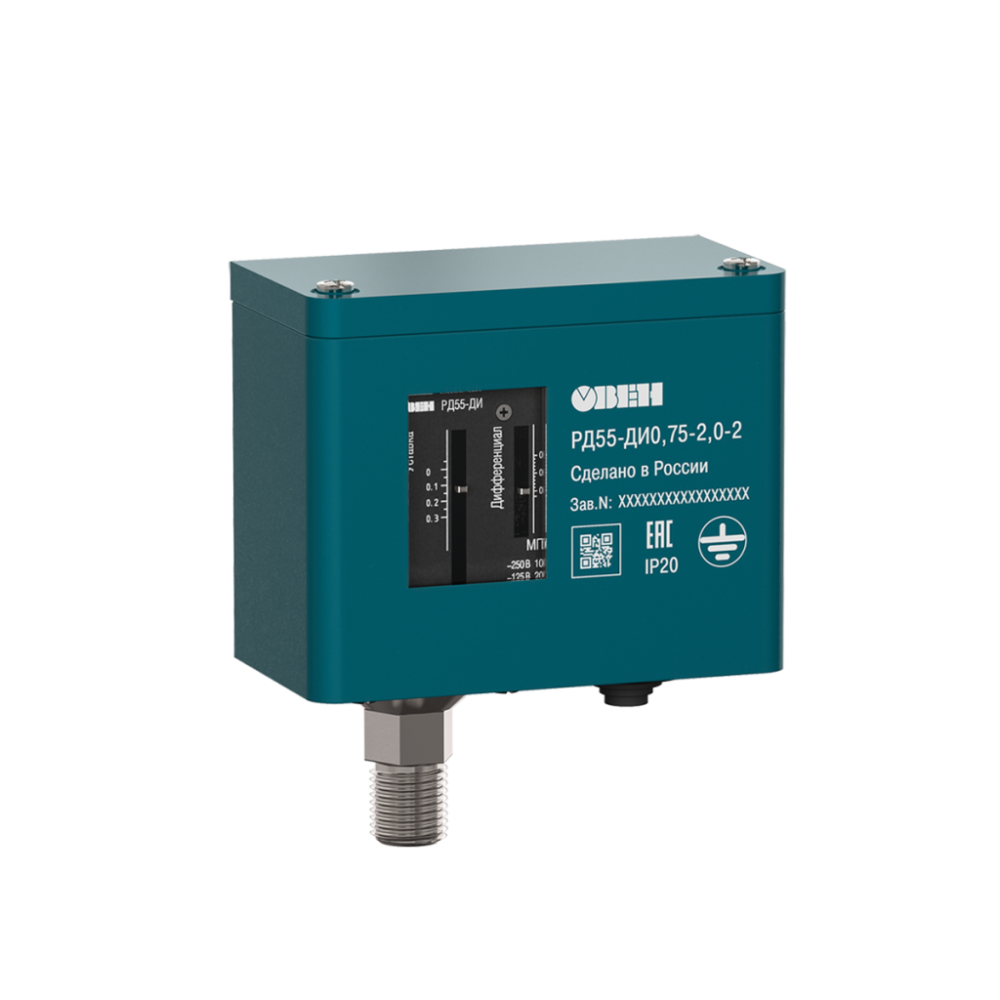

РД55-ДИ реле избыточного давления для насосов
РД55-ДИ представляет собой механическое реле избыточного давления. Реле предназначено для управления аварийной сигнализацией путем переключения электрической цепи при падении давления в системе. Порог срабатывания реле и дифференциал настраивается пользователем.
Реле давления РД55-ДИ применяется для фиксации пороговых значений давления в различных процессах: контроль холостого хода насосов, обеспечение оптимального напора воды в системе водоснабжения, контроль наполненности ресиверов компрессоров, управление подпиткой системы ИТП, ЦТП из обратного трубопровода и многих других.
Среда измерения
Жидкости (в том числе техническая вода), пар, газы, парогазовые и газовые смеси.
Отличительные особенности
- Надежность - цельнотянутый сильфон из нержавеющей стали гарантирует продолжительную и устойчивую работу реле.
- Высокая нагрузочная способность - контактная группа обеспечивает отсутствие «залипаний» при длительном использовании на большие токи и высокую скорость срабатывания.
Основные характеристики
- Коммутируемый ток - 10 А, 250 В AC.
- Контролируемое давление - избыточное до 1,4 МПа.
- Присоединение к процессу - штуцер G1/2′′, G1/4′′.
- Максимальное рабочее давление - до 2 МПа.
- Выходной сигнал - однополюсный перекидной контакт SPDT.
| Параметр | Значение | ||
|---|---|---|---|
| Общие характеристики | |||
| РД55-ДИ0,3 | РД55-ДИ0,75 | РД55-ДИ1,4 | |
| Диапазон задаваемой уставки избыточного давления (Руст.) | -0,05...0,3 МПа | -0,02…0,75 МПа | 0,2…1,4 МПа |
| Диапазон задания дифференциала (Рдиф.) | 35...150 кПа | 70...400 кПа | 100...400 кПа |
| Максимальное рабочее давление | 1,65 МПа | 2,0 МПа | 2,0 МПа |
| Характеристики контактной группы реле | |||
| Тип управляющего выхода | Однополюсный перекидной контакт SPDT | ||
| Максимальный ток при напряжении переменного тока 125 VAC |
Полная нагрузка: 20 А Пусковой ток: 72 А |
||
| Максимальный ток при напряжении переменного тока 250 VAC |
Полная нагрузка: 10 А Пусковой ток: 72 А |
||
| Максимальный ток при напряжении постоянного тока 24 VDC |
Полная нагрузка: 8 А Пусковой ток: 64 А |
||
| Конструктивные параметры | |||
| Подвод давления к прибору | G1/2’’; G1/4’’ | ||
| Степень защиты по ГОСТ 14254 | IP20 | ||
| Масса прибора, не более |
Без упаковки: 400 г С упаковкой: 450 г |
||
| Материалы | |||
| Материал корпуса | Гальвалюм | ||
| Материал штуцеров | Никелированная латунь | ||
| Материал крышки | Пластик | ||
| Характеристики надежности | |||
| Срок службы, не менее | 5 лет | ||
| Условия эксплуатации | |||
| Температура измеряемой среды | -40…+120 °С | ||
| Температура окружающей среды | -40…+65 °С | ||
| Относительная влажность, не более | 85 % (при +25 °С) | ||
| Атмосферное давление | 84...106,7 кПа | ||
| 3D модель РД55-ДИ | Скачать STEP |
- Прибор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Крепежные элементы - 1 комплект
