ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов ОВЕН
Описание
ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов ОВЕН
ОВЕН ПР102 - программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.
В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB.
Области применения
- Вентиляция
- Отопление
- ГВС
- Насосные групп
Отличительные особенности ПР102
Подключаемое оборудование:
- 24 дискретных входов.
- 16 дискретных выходов (э/м реле или транзисторные ключи)
- 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
- 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
Коммуникационные возможности:
- Два интерфейса RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности:
- Модульный корпус.
- Ширина корпуса 7 модулей.
- Съемные клеммники - для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация:
- 2 модификации по питанию: =24 В и ~230 В.
- Возможность питания от бортовой сети =12 В.
- Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- USB-порт для программирования (не требует питания при программировании).
Модули расширения ОВЕН ПРМ для ПР102
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР102:
- ПРМ-1 - для увеличения дискретных входов и выходов.
- ПРМ-2 - для увеличения аналоговых входов и дискретных выходов.
- ПРМ-3 - для увеличения аналоговых входов и выходов.
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР102 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР102 и модули ПРМ с разным типом питания.
Примеры применения
Управление вентиляцией |
Управление отоплением и ГВС |
Управление насосными группами |
Управление станками и механизмами |
Наименование | Значение | |
---|---|---|
ПР102-230 | ПР102-24 | |
Программирование | ||
Среда программирования | Owen Logic | |
Объем Retain-памяти | 1016 байт | |
Объем памяти для сетевых переменных (режим Slave) | 128 байт | |
Объем памяти сетевых переменных (режим master) | 128 байт | |
Стек | Динамический | |
Память ПЗУ | 128 кбайт | |
Память ОЗУ | 32 кбайт | |
Интерфейс программирования | microUSB | |
Общие сведения | ||
Диапазон переменного напряжения питания |
90…264 В (номинальное 230 В, при 50 Гц) |
- |
Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 9...30 В (номинальное 24 В) |
Минимальное время цикла | 1 мс (зависит от сложности программы) | |
Часы реального времени | Есть | |
Модули расширения ПРМ | Да, до 2 шт. | |
Дискретные входы | ||
Количество | До 24 | |
Тип | Дискретный фазовый(ДФ) | Дискретный (Д) |
Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | |
- | Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
Номинальное напряжение питания | ≈230 В | =24 В |
Гальваническая развязка | Групповая | Отсутствует |
Электрическая прочность изоляции | 2300 В, групповая - 1780 В | - |
Аналоговые входы | ||
Количество | - | 8 |
Тип измеряемых сигналов | - | 4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. |
Период обновления значений всех каналов, не более | - | 20 мс |
Работа в дискретном режиме | - | Да |
Гальваническая развязка | - | Отсуствует |
Дискретные выходы | ||
Количество | До 16 | |
Тип | Релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) | |
Допустимый ток нагрузки, не более | ||
Релейные (Р): |
5 А при напряжении не более 250 В переменного тока и cos φ >0,95 3 А при напряжении не более 30 В постоянного тока |
|
Транзиторные (К): | 0,2 А при напряжении не более 60 В постоянного тока | |
Гальваническая развязка | Индивидуальная | |
Электрическая прочность изоляции | ||
Релейные (Р): | 2300 В, между выходами - 1780 В | |
Транзиторные (К): | 740 В, между выходами - 740 В | |
Аналоговые выходы | ||
Количество | - | 2 |
Тип аналогового выхода | - | Универсальный 4...20 мА / 0...10 В |
Разрядность ЦАП | - | 12 бит |
Гальваническая развязка | - | Индивидуальная |
Электрическая прочность изоляции | - | 510 В |
Коммуникационные возможности | ||
Интерфейс RS-485 (до 2 шт-выбирается при заказе) | ||
Протокол связи | Modbus RTU/ASCII | |
Режим работы | Master/Slave |
Курс полезен как для первого знакомства со средой, так и для закрепления навыков.

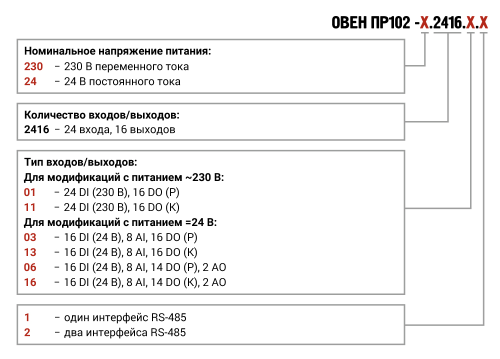

Модификация | Питание, В | Входы | Выходы | Количество RS-485 | ||
---|---|---|---|---|---|---|
Дискретные | Аналоговые | Дискретные | Аналоговые | |||
ПР102-230.2416.01.1 | ~230 В | 24 (~230 В) | - | 16 (Р) | - | 1 |
ПР102-230.2416.01.2 | ~230 В | 24 (~230 В) | - | 16 (Р) | - | 2 |
ПР102-230.2416.11.1 | ~230 В | 24 (~230 В) | - | 16 (K) | - | 1 |
ПР102-230.2416.11.2 | ~230 В | 24 (~230 В) | - | 16 (K) | - | 2 |
Модификация | Питание, В | Входы | Выходы | Количество RS-485 | ||
---|---|---|---|---|---|---|
Дискретные | Аналоговые | Дискретные | Аналоговые | |||
ПР102-24.2416.03.1 | =24 В | 16 (=24 В) | 8 | 14 (Р) | - | 1 |
ПР102-24.2416.03.2 | =24 В | 16 (=24 В) | 8 | 14 (Р) | - | 2 |
ПР102-24.2416.06.1 | =24 В | 16 (=24 В) | 8 | 14 (Р) | 2 | 1 |
ПР102-24.2416.06.2 | =24 В | 16 (=24 В) | 8 | 14 (Р) | 2 | 2 |
ПР102-24.2416.13.1 | =24 В | 16 (=24 В) | 8 | 14 (К) | - | 1 |
ПР102-24.2416.13.2 | =24 В | 16 (=24 В) | 8 | 14 (К) | - | 2 |
ПР102-24.2416.16.1 | =24 В | 16 (=24 В) | 8 | 14 (К) | 2 | 1 |
ПР102-24.2416.16.2 | =24 В | 16 (=24 В) | 8 | 14 (К) | 2 | 2 |
Подключение датчиков типа "сухой контакт" |
Подключение датчиков типа "сухой контакт" |
Подключение трехпроводных дискретных |
Подключение активных датчиков |
Подключение активных датчиков |
Подключение ТС. |
Подключение |
Подключение к универсальным входам, |
Подключение к универсальным входам, |
Microsoft .NET Desktop Runtime 6.0.20 (Owen Logic версии 2.0 и старше) |
Microsoft Visual C++ 2015-2022 (Owen Logic версии 1.22 и старше) |
УГО ЕСКД | Скачать PDF | Скачать DWG |
УГО СПДС | Скачать PDF | Скачать DWG |
Бесконтактный датчик PNP типа (24 В) | Скачать PDF | Скачать DWG |
Кнопка без фиксации (230 В) | Скачать PDF | Скачать DWG |
Поплавковый датчик уровня (24 В) | Скачать PDF | Скачать DWG |
Контактор 220В (Р) | Скачать PDF | Скачать DWG |
Лампа сигнализации (P) | Скачать PDF | Скачать DWG |
Реле (К) | Скачать PDF | Скачать DWG |
Лампа сигнализации (К) | Скачать PDF | Скачать DWG |
Pt1000 двухпроводная схема (4 схемы) | Скачать PDF | Скачать DWG |
Датчик давления 4-20 мА (4 схемы) | Скачать PDF | Скачать DWG |
Датчик влажности 0-10 В | Скачать PDF | Скачать DWG |
Измерение унифицированного сигнала напряжения 0...10В | Скачать PDF | Скачать DWG |
Потенциометр Meyertec | Скачать PDF | Скачать DWG |
ИТП 4-20 мА | Скачать PDF | Скачать DWG |
Клапан с электромеханическим приводом 0-10 В | Скачать PDF | Скачать DWG |
Твердотельное реле 0-10 В | Скачать PDF | Скачать DWG |
Твердотельное реле 4-20 мА | Скачать PDF | Скачать DWG |
Подключение сетевого шлюза и информационной панели по RS-485 | Скачать PDF | Скачать DWG |
Подключение к ПК по USB | Скачать PDF | Скачать DWG |
2D Модель ПР102 | Скачать PDF | Скачать DWG |
3D Модель ПР102-24.2416.03.1 | Скачать PDF | Скачать STEP |
3D Модель ПР102-24.2416.03.2 | Скачать PDF | Скачать STEP |
3D Модель ПР102-24.2416.06.1 | Скачать PDF | Скачать STEP |
3D Модель ПР102-24.2416.06.2 | Скачать PDF | Скачать STEP |
3D Модель ПР102-230.2416.01.1 | Скачать PDF | Скачать STEP |
3D Модель ПР102-230.2416.01.2 | Скачать PDF | Скачать STEP |
Наименование | Количество |
---|---|
Прибор ПР102 | 1 шт. |
Краткое руководство по эксплуатации | 1 экз. |
Паспорт и гарантийный талон | 1 экз. |
Комплект клеммных соединителей | 1 экз. |
