ПР205 программируемое реле ОВЕН с графическим дисплеем и Ethernet
Описание
ПР205 программируемое реле ОВЕН с графическим дисплеем и Ethernet
ПР205 - новое программируемое реле с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов для управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ПРМ.
Графический цветной экран позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации.
Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов/выходов с помощью модулей ввода/вывода Мх210, реализовывать удаленный контроль и управление оборудованием с помощью облачного сервиса OwenCloud. В ПР205 предусмотрены модификации с 2-мя интерфейсами RS-485 на борту для передачи данных на верхний уровень и управления другими элементами системы.
Алгоритм работы ПР205 строится пользователем в бесплатной среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.
Области применения
ЖКХ: ИТП, ЦТП |
Энергетика |
Автоматизация зданий |
Особенности и преимущества
HMI: графический экран и кнопки
- Графический цветной экран диагональную 2,4“, 320×240.
- 6 механических кнопок с возможностью пользовательской настройки.
- 5 светодиодов: 3 сервисных, 2 пользовательских.
Оптимальная комбинация входов/выходов
- 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим.
- 3 универсальных аналоговых выхода: 4…20 мА/0…10 В.
- 6 дискретных входов (питание =24 В).
- 2 быстрых дискретных входа до 100 кГц.
- 8 дискретных выходов (Э/М реле и транзисторные ключи).
Коммуникационные возможности
- Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
- Прямой доступ в облачный сервис OwenCloud.
- Подключение к ПК для конфигурирования и записи программы.
- Настройка в OWEN Configurator.
- Визуализация процессов с помощью панелей оператора и SCADA.
- Увеличение входов/выходов с помощью модулей Мх210.
- До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
- Интеграция в SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Увеличение входов/выходов с помощью модулей Мх110.
- Управление внешними устройствами: ПЧВ, датчики и др.
- Подключение к ПК для конфигурирования и записи программы.
Конструктивные особенности
- Компактный модульный корпус шириной 7 модулей.
- Съемные клеммники - для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация
- 2 модификации по питанию: ~/=24 и ~230 В.
- Увеличение каналов ввода/вывода с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -20...+55 ºС.
- Конфигурирование и запись программы через USB, Ethernet.
Отличительные характеристики ПР205
Модули расширения ОВЕН ПРМ для ПР205
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР205:
- ПРМ-1 - для увеличения дискретных входов и выходов.
- ПРМ-2 - для увеличения аналоговых входов и дискретных выходов.
- ПРМ-3 - для увеличения аналоговых входов и выходов.
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР205 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР205 и модули ПРМ с разным типом питания.
Управление микроклиматом птицекомплексе |
Управление температурой, влажностью, вентилятором, ТЭНом, |
Управление автоклавом |
|
Управление вентиляцией |
|
Управление отоплением и ГВС |
Наименование | ПР205-230 | ПР205-24 |
---|---|---|
HMI | ||
Тип дисплея (тип матрицы) | Графический (IPS LCD) | |
Количество отображаемых цветов | 65535 | |
Диагональ | 2,4“ | |
Разрешение | 320 × 240 пикселей | |
Поддерживаемые языки | Русский, английский | |
Кнопки | 6 механических кнопок (с возможностью программной пользовательской настройки) | |
Светодиоды | 3 сервисных, 2 пользовательских | |
Программирование | ||
Среда программирования | Owen Logic | |
Конфигурирование | OwenConfigurator | |
Объем Retain-памяти | 2040 байт | |
Объем памяти сетевых переменных (режим slave) | 2040 байт | |
Объем памяти сетевых переменных (режим master) | 128 байт | |
Стек | Динамический | |
Память ПЗУ | 64 кбайт | |
Память ОЗУ | 320 кбайт | |
Интерфейсы программирования и конфигурирования | microUSB, Ethernet | |
Общие сведения | ||
Диапазон переменного напряжения питания | 90 до 264 В (номинальное 230 В, при 50 Гц) | ~20...27 В (номинальное ~24 В, при 50 Гц) |
Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | =20...36 В (номинальное =24) |
Встроенный источник питания | =21,6...26,4 В (=24 В), 100 мА | - |
Минимальное время цикла | 1 мс (зависит от сложности программы) | |
Часы реального времени | есть | |
Модули расширения ПРМ | Да, до 2 шт. | |
Flash-память (архив) | ||
Количество циклов записи и стирания | 100 000 | |
Максимальный размер файла архива | 2048 байт | |
Максимальное количество файлов архива | 300 шт. | |
Минимальный период записи архива | 30 c | |
Дискретные входы | ||
Количество | 6 | |
Тип | Дискретный (Д) | |
Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | |
Датчики с выходом push-pull Датчики с выходом n-p-n Датчики с выходом p-n-p |
||
Номинальное напряжение питания | =24 В | |
Гальваническая развязка | Групповая, по 4 входа | |
Электрическая прочности изоляции | 510 В | |
Быстрые дискретные входы | ||
Количество | 2 шт. | |
Тип | Дискретный скоростной (ДС) | |
Подключаемые датчики |
Датчики с выходом push-pull Датчики с выходом n-p-n Датчики с выходом p-n-p |
|
Работа в режиме DI | Да | |
Минимальная длительность импульса | 5 мкс | |
Максимальная частота импульсов | 100 кГц | |
Номинальное напряжение питания | 24 В | |
Гальваническая развязка | Групповая | |
Электрическая прочности изоляции | 510 В | |
Аналоговые входы | ||
Количество | 4 | |
Тип измеряемых сигналов | Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. | |
Период обновления значений всех каналов, не более | 1 мс | |
Работа в дискретном режиме | Да, = 24 В | |
Гальваническая развязка | Отсутствует | |
Дискретные выходы | ||
Количество | 8 шт. | |
Тип | Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа) | |
Допустимый ток нагрузки, не более | ||
Релейные (Р) |
5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95 3 А при напряжении не более 30 В пост. тока |
|
Транзиторные (КТ) | - | 0,5 А при напряжении не более 40 В постоянного тока |
Гальваническая развязка | ||
Релейные (Р) | Индивидуальная | |
Транзиторные (КТ) | Отсутствует | |
Электрическая прочность изоляции | ||
Релейные (Р) | 2300 В | |
Транзиторные (КТ) | - | |
Аналоговые выходы | ||
Количество | 3 | |
Тип аналогового выхода | Универсальный: 4...20 А/0...10 В | |
Разрядность ЦАП | 12 бит | |
Гальваническая развязка | Индивидуальная | |
Электрическая прочность изоляции | 510 В | |
Коммуникационные возможности | ||
Интерфейс Ethernet (1 шт.) | ||
Протокол связи | Modbus TCP | |
Режим работы | Master/Slave | |
Интерфейс RS-485 (0 или 2 шт. - выбирается при заказе) | ||
Протокол связи | Modbus RTU/ASCII | |
Режим работы | Master/Slave |

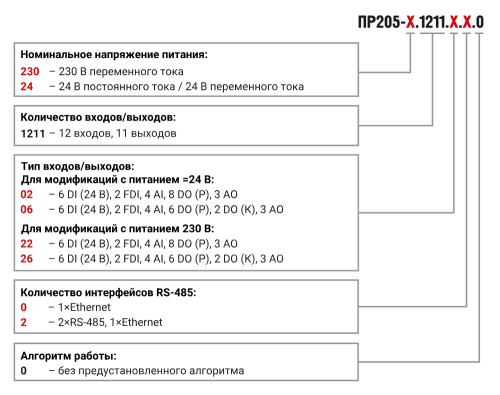

Модификация | Питание, В | Входы | Выходы | RS-485 | Ethernet | |||
---|---|---|---|---|---|---|---|---|
FDI | DI | AI | DO | AO | ||||
ПР205-24.1211.02.0.0 | ~/=24 | 2 | 6 (24 В) | 4 | 8 Р | 3АУ | 0 | 1 |
ПР205-24.1211.02.2.0 | ~/=24 | 2 | 6 (24 В) | 4 | 8 Р | 3АУ | 2 | 1 |
ПР205-24.1211.06.0.0 | ~/=24 | 2 | 6 (24 В) | 4 |
6 Р 2 К | 3АУ | 0 | 1 |
ПР205-24.1211.06.2.0 | ~/=24 | 2 | 6 (24 В) | 4 |
6 Р 2 К | 3АУ | 2 | 1 |
ПР205-230.1211.22.0.0 | ~230 | 2 | 6 (24 В) | 4 | 8Р | 3АУ | 0 | 1 |
ПР205-230.1211.22.2.0 | ~230 | 2 | 6 (24 В) | 4 | 8Р | 3АУ | 2 | 1 |
ПР205-230.1211.26.0.0 | ~230 | 2 | 6 (24 В) | 4 |
6 Р
2 К | 3АУ | 0 | 1 |
ПР205-230.1211.26.2.0 | ~230 | 2 | 6 (24 В) | 4 |
6 Р
2 К | 3АУ | 2 | 1 |

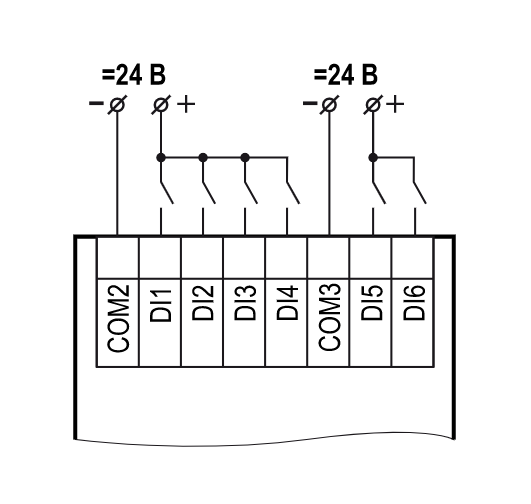

Подключение к дискретным входам типа «ДС» |
Подключение к входам типа «ДС» |
Подключение к входам типа «ДС» |
Схема подключения к универсальным входам, |
Схема подключения к универсальным входам, |
Подключение ТС |
Подключение датчиков с |
Подключение датчиков с |
Подключение |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
2D Модель ПР205-24.1211.02.0.0 | Скачать PDF | Скачать DWG |
2D Модель ПР205-24.1211.02.2.0 | Скачать PDF | Скачать DWG |
2D Модель ПР205-24.1211.06.0.0 | Скачать PDF | Скачать DWG |
2D Модель ПР205-24.1211.06.2.0 | Скачать PDF | Скачать DWG |
2D Модель ПР205-230.1211.22.0.0 | Скачать PDF | Скачать DWG |
2D Модель ПР205-230.1211.22.2.0 | Скачать PDF | Скачать DWG |
2D Модель ПР205-230.1211.26.0.0 | Скачать PDF | Скачать DWG |
2D Модель ПР205-230.1211.26.2.0 | Скачать PDF | Скачать DWG |
3D Модель ПР205 | Скачать PDF | Скачать STEP |
Наименование | Количество |
---|---|
Прибор ПР205 | 1 шт. |
Краткое руководство по эксплуатации | 1 экз. |
Паспорт и гарантийный талон | 1 экз. |
Комплект клеммных соединителей | 1 экз. |
