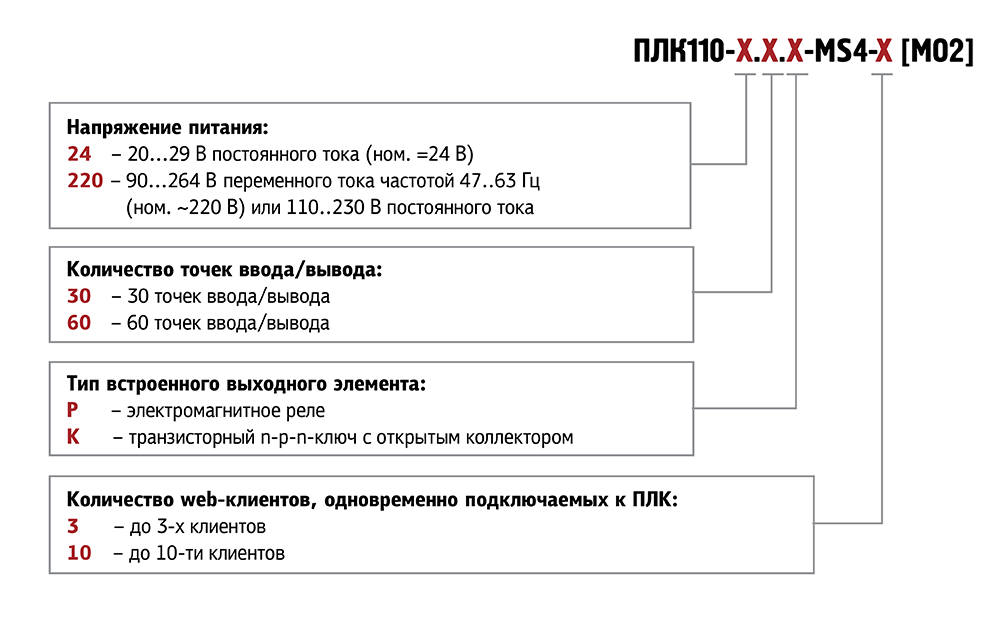

ПЛК110
-
Х
.
Х
.
Х
-
MS4
-
X
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Контроллер c исполнительной средой MasterSCADA 4D ОВЕН ПЛК110-MS4 [M02]
ОВЕН ПЛК110-MS4 [М02] - линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.
Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.
Рекомендации к применению
Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- Для управления климатическим оборудованием
- Для автоматизации торгового оборудования
MasterSCADA 4D - кросс-платформенная SCADA-система, позволяющая создавать проекты автоматизации с использованием языков стандарта МЭК61131-3 с динамическим web-интерфейсом. Масштабируемая векторная графика дает возможность с равным успехом управлять технологическим процессом с компьютера, планшета или смартфона с любыми операционными системами.
Преимущества использования MasterSCADA 4D для программирования контроллера
- Web-визуализация.
- Специализированные библиотеки.
- Набор библиотечных алгоритмов.
- Элементы визуализации, ранее доступные для отрисовки мнемосхем, теперь доступны для создания web-визуализации контроллера.
- Объемные элементы мнемосхем.
- Графический редактор.
- Редакторы FBD/SFC/LD/ST.
- OPC UA на борту контроллера.
- Поддерживается одновременная работа с несколькими контроллерами и другими устройствами системы в рамках одной среды.
- Программирование, настройка обмена и создание визуализации происходит в одном инструменте.
Линейка ПЛК110-MS4 [М02] с MasterSCADA 4D
| Параметр | ПЛК110-30-MS4 [М02] | ПЛК110-60-MS4 [М02] |
|---|---|---|
| Количество входов | 18 | 36 |
| Количество выходов | 12 | 24 |
| RS-485 | 2 | 2 |
| RS-232 | 1 | 1 |
| RS-232-Debug | 1 | 1 |
| Ethernet 100 Base-T | 1 | 1 |
| USB B - USB-RNDIS | 1 | 1 |
Функциональная схема
Лицензирование: по максимальному количеству одновременных сетевых подключений (до 3-х или до 10-ти)
| Параметр | Значение (свойства) | |
|---|---|---|
| ПЛК110-Х.30-MS4 | ПЛК110-Х.60-MS4 | |
| Питание | ||
| Напряжение питания: | ||
| ПЛК110-24.Х.Х-MS4-Х |
от 9 до 30 В постоянного тока при Т > -20 °С, от 9 до 26 В постоянного тока при -40 °С > Т > -20 °С (номинальное 12 или 24 В); |
|
| ПЛК110-220.Х.Х-MS4-Х | от 90 до 264 В переменного тока, либо постоянного тока (номинальное 120/230 В) | |
| Потребляемая мощность, не более: | ||
| ПЛК110-24.Х.Х-MS4-Х, Вт | 28 | 31 |
| ПЛК110-220.Х.Х-MS4-Х, ВА | 41 | 45 |
| Параметры встроенного источника питания: | ||
| ПЛК110-24.Х.Х-MS4-Х, Вт | Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА; | |
| ПЛК110-220.Х.Х-MS4-Х, ВА | Выходное напряжение 24 В ± 4 %, ток не более 400 мА | |
| Цифровые (дискретные) входы | ||
| Количество входов | 18 | 36 |
| Тип входов по ГОСТ Р 51841–2001 | 1 | |
| Напряжение «логического нуля», В | -3…5 | |
| Максимальный ток «логического нуля», мА | 2 | |
| Напряжение «логической единицы», В | 15…30 | |
| Максимальный ток «логической единицы», мА | 9 (при 30 В) | |
| Минимальная длительность импульса, воспринимаемого дискретным входом: | ||
| - для обычных входов, мс | 1,6 (меандр) | |
| - для быстродействующих | см. таблицу 3.1 | |
| Подключаемые входные устройства |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) - см. рисунок В.1; трехпроводные датчики, имеющие на выходе транзистор n-p-n или pnp-типа с открытым коллектором; дискретные сигналы с напряжением до 30 В. |
|
| Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р) | ||
| Количество релейных выходных каналов | 12 | 24 |
| Максимальный ток, коммутируемый контактами реле, А, не более | 3 | |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, мс, не более | 10 (выходы DО1…DО12) | 10 (выходы DО1…DО24) |
| Суммарный максимальный ток нагрузки группы реле, А: | ||
| COM1-COM2 | 3 | 3 |
| COM3 | 3 | 3 |
| COM4 | 3 | 3 |
| COM5 | 12 | 2,5 |
| COM6 | 12 | 6 |
| COM7-COM10 | - | 12 |
| Механический ресурс реле |
не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке; не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной. |
|
| Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К) | ||
| Количество транзисторных выходных каналов | 12 | 24 |
| Максимальный ток транзисторного выхода, мА, не болеe | 400 (при напряжении не более 30 В постоянного тока - нагрузка для категории использования DC-13 по ГОСТ Р 50030.1-2000) | |
| Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод) | SMBJ40A (напряжение срабатывания от 44,4 В до 49,1 В) | |
| Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», мс, не более | 5 (выходы DО5…DО12) | 5 (выходы DО5…DО24) |
| Интерфейсы связи (дополнительные параметры см. таблицу 2.2), количество | ||
| RS-485 | 2 | |
| RS-232 | 1 | |
| RS-232-Debug | 1 | |
| Ethernet 100 Base-T | 1 | |
| Ресурсы и дополнительное оборудование | ||
| Центральный процессор | 32-разрядный RISC-процессор 400 МГц на базе ядра ARM7 | |
| Объем оперативной памяти (тип памяти) | 128 (SDRAM) | |
| Объем энергонезависимой памяти (тип памяти) | 128 Мб доступно для хранения файлов и архивов | |
| Объем Retain-памяти (тип памяти) | 128 кб (MRAM) | |
| Время выполнения пустого цикла | Установленное по умолчанию - 100 мс (настраивается в окне задачи - основная задача) ПО MasterScada4D. | |
| Дополнительное оборудование |
|
|
| Общие сведения | ||
| Габаритные размеры, мм | (140×114×83)±1 | (208×114×83)±1 |
| Масса, кг, не более | 1,2 | |
| Степень защиты корпуса по ГОСТ 14254-96 | IP20 со стороны передней панели, IP00 со стороны клемм | |
| Индикация на передней панели | СветодиоднаяСветодиодная | |
| Средняя наработка на отказ, ч | 100 000 | |
| Средний срок службы, лет | 8 | |
| Наименование | Изображение | Применение |
|---|---|---|
| КС14 |
|
Применяется для подключения к консоли ПЛК110-MS4 [М02] (порт RS-232 DEBUG). Длина: 1,8 м. |
| КС16 |
|
Применяется для связи ПЛК110-MS4 [М02] (порт RS-232) c панелями оператора ИП320 (порт RS-232), СП3xx (порт PLC, RS-232). Длина: 1,5 м или 2,5 м |
| КС17 |
|
Применяется для ПЛК110-MS4 [М02] (порт RS-232) с модемом ПМ01 [М01]. Длина: 1,5 м. |
| КК24 |
|
Съемные клеммы для закрепления проводов прибора и быстрой замены контроллера. Количество клемм: 24 Совместимы с ПЛК110-30-MS4 [M02] |
| КК42 |
|
Съемные клеммы для закрепления проводов прибора и быстрой замены контроллера. Количество клемм: 42 Совместимы с ПЛК110-60-MS4 [M02] |
В базовую версию среды исполнения входят протоколы:
- Modbus RTU, TCP
- OPC UA (клиент/сервер)
- DCON
Кроме стандартных протоколов можно добавить и другие протоколы.
Консультацию по дополнительным протоколам оказывает компания ООО "МПС софт".
Необходимо убедиться, что версия прошивки контроллера 5.562, а версия среды MasterSCADA4D 1.2.4 и старше. Для проверки версии MasterSCADA следует выбрать Настройки редактора / О программе
Описание для просмотра версии прошивки контроллера есть в инструкции по обновлению встроенного ПО контроллера (п. 4).
По умолчанию интерфейс USB B (RNDIS) настроен как DHCP-сервер, чтобы ПК получил сетевые настройки от контроллера по DHCP автоматически.
Сетевые карты интерфейсов USB B и Ethernet соединены в мост, поэтому при использовании одинаковой сети DHCP запросы дублируются в физический LAN.
Если сеть предприятия 192.168.x.x, то следует изменить подсеть интерфейса USB B (RNDIS), например, на такую:
IP-адрес: 10.0.6.10
Маска подсети: 255.255.255.0
Шлюз: 10.0.6.1
Необходимо установщик драйвера USB запустить в режиме совместимости с Windows 7 (Свойства| Совместимость| Режим совместимости).
- Контроллер ПЛК110 (исполнение в соответствии с заказом)
- Кабель КС14
- Комплект заглушек для портов
- Паспорт и Гарантийный талон
