ИП320 графическая монохромная панель оператора ОВЕН с Modbus
Описание

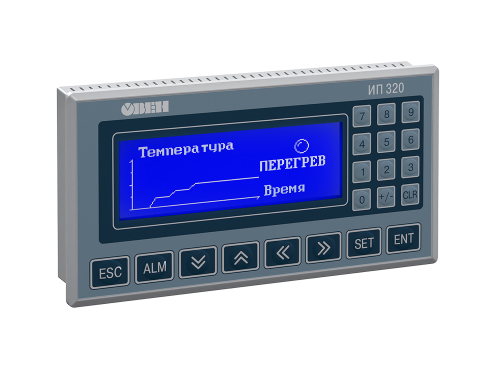

Графическая монохромная панель оператора ОВЕН ИП320
Графическая панель оператора ИП320 для объектов автоматизации с небольшим набором параметров, поддерживает совместную работу с ОВЕН ПЛК, с модулями ОВЕН Mx110, а также приборами и контроллерами других производителей. Выпускается в щитовом корпусе 172×94×30 мм, степень защиты со стороны передней панели IP65.
Основные функции ОВЕН ИП320
- Работа в сети RS-485 и RS-232 в режиме Master, Slave
- Совместимость с контроллерами различных компаний-производителей
- Поддержка универсального протокола Modbus RTU
- Монохромный графический ЖК дисплей с разрешением 192×64 пикселя и с подсветкой
- Чтение и редактирование значений параметров и передача их в сеть
- Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран
- Напряжение питания - 24 В постоянного тока
- Бесплатная программа «Конфигуратор ИП320»
Пример использования ОВЕН ИП320
Наименование | Значение |
---|---|
Аппаратные характеристики | |
Память программ, Кб | 128 |
Максимальное число регистров в программе | 160 |
Часы реального времени (RTC) | Есть, энергонезависимые1 |
Звук | Пьезоизлучатель, с возможностью управления из программы |
Дисплей | |
Тип дисплея | Графический монохромный ЖК с подсветкой |
Диагональ, дюймы | 3,7" |
Разрешение, пиксель | 192 × 64 |
Размеры дисплея, мм | 100 × 35 |
Количество кнопок | 20 |
Интерфейсы | |
COM-порт |
1 × RS-232/RS-485 (DB9M) - для подключения устройств и загрузки проектов Сигналы RS-232 - RxD, TxD, GND; сигналы RS-485 - A, B Интерфейсы RS-232 и RS-485 являются аппаратно-независимыми2 Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 38 400, 115 200 бит/c Поддерживаемые протоколы: Modbus RTU (Master/Slave) |
Питание | |
Тип питающего напряжения | Постоянное |
Диапазон питающего напряжения, В | 20...28 |
Номинальное напряжение питания, В | 24 |
Потребляемая мощность, не более, Вт | 4 |
Корпус | |
Конструктивное исполнение | Для щитового крепления |
Тип вентиляции | Естественная вентиляция |
Габаритные размеры (ширина × высота × глубина), мм | (172 × 94 × 30) ± 1 |
Степень защиты корпуса со стороны лицевой панели | IP65 |
Общие характеристики | |
Рабочая температура, °C | 0…50 |
Рабочая влажность, не более, % | 80 (без конденсации) |
Масса брутто, не более, кг | 0,5 |
Прикладное ПО | Конфигуратор ИП320 |
1 Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить). 2 При обмене запросы панели дублируются по обоим интерфейсам. |
На экране жидкокристаллического дисплея 3.7" могут отображаться русские и английские символы, пиктограммы (индикатор, переключатель экранов и т.п.) и любые графические изображения. Дисплей монохромный, имеет фоновую подсветку.
Панель может отображать большое количество пользовательских экранов.
Функции кнопок | |
---|---|
|
Пользователь может последовательно переключать экраны или вызвать нужный экран функциональной кнопкой. |
|
Независимо от текущего статуса дисплея, нажатие этой кнопки возвращает его к начальному экрану. Как правило, начальным экраном пользователь назначает либо главное меню проекта, либо наиболее часто используемый экран проекта. |
|
При нажатии этой кнопки вызывается «Список тревог» (перечень нештатных ситуаций). |
|
Кнопка служит для запуска процедуры редактирования значений параметров, а также для перехода между элементами редактирования в области текущего экрана. |
|
Записывает измененное значение текущего параметра и включает режим редактирования следующего параметра. После редактирования последнего параметра текущего экрана завершает процедуру редактирования. |
Кнопки редактирования значений параметров | |
|
Набирается числовое значение параметра. |
|
Нажатие этой кнопки задает знак параметра («+» или «-»). |
|
Очистка области ввода редактируемого значения. |
Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор ИП320», которая доступна для скачивания на сайте owen.ru и на странице прибора. Программа удобна в использовании и доступна в обучении.
Конфигуратор ИП320 предназначен для создания, редактирования и сохранения пользовательских экранов, которые будут отображаться на дисплее прибора. Каждый экран содержит набор базовых элементов для задания функций панели.
Программа позволяет вводить буквы и символы (русские или английские), динамический текст, различные графические изображения, задавать параметры для чтения и редактирования, индикаторы состояния процесса, графики, линейки, элементы переключения экранов и т.п.
Совокупность экранов образует проект, который можно загрузить в панель или сохранить в виде файла на жестком диске компьютера.
Окно «Конфигуратора ИП320»
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
Подключение к модулю аналогового ввода МВ110-224.8А | Скачать PDF | Скачать DWG |
Подключение к модулю аналогового вывода МУ110-224.8И | Скачать PDF | Скачать DWG |
Подключение к модулю ввода дискретных сигналов МВ110-224.16ДН | Скачать PDF | Скачать DWG |
Подключение к модулю ввода дискретных сигналов МУ110-224.16Р | Скачать PDF | Скачать DWG |
Подключение к ПК через RS232 | Скачать PDF | Скачать DWG |
Подключение к ПК через АС-4 | Скачать PDF | Скачать DWG |
Подключение к ПЛК110 через RS232 | Скачать PDF | Скачать DWG |
Подключение к ПЛК110 через RS485 | Скачать PDF | Скачать DWG |
3D Модель ИП320 | Скачать ZIP | Скачать ZIP |
2D Модель ИП320 | Скачать PDF | Скачать DWG |
- Прибор ИП320
- Комплект крепежных элементов
- Разъем для подключения питания
- Переходник
- Паспорт и гарантийный талон
- Руководство по эксплуатации
* Обратите внимание, что кабель для программирования КС4 в комплекте не идет.
