СМИ2-М трехцветный Modbus индикатор ОВЕН с RS-485
Описание
Трёхцветный Modbus-индикатор ОВЕН СМИ2-М
Начиная с ноября 2023 года из-за изменения в используемых электронных компонентах диапазон питания СМИ2-М изменен с 10...48 В на 18…36 В.

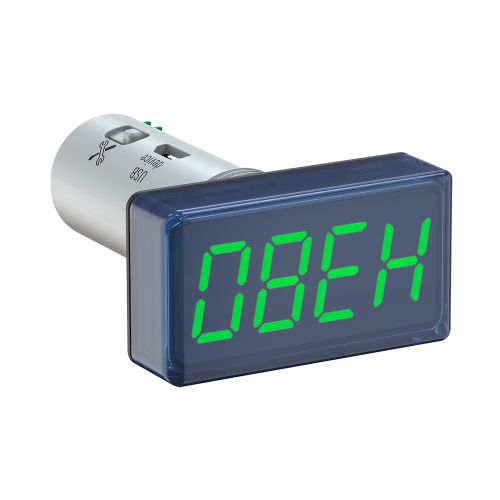

ОВЕН СМИ2-М - это четырехразрядный сегментный индикатор, который используется для отображения значения, полученного по интерфейсу RS-485. Особенностью прибора являются компактные размеры и оригинальный форм-фактор для монтажа в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм.
СМИ2-М имеет конструктивное исполнение СМИ2, но отличается рядом улучшений - трехцветным индикатором, наличием интерфейса MicroUSB для конфигурирования прибора и расширенным программным функционалом.
Зеленый |
Красный |
Желтый |
Режимы работы
Для получения отображаемого значения в приборе используется интерфейс RS-485 и протокол Modbus RTU/ASCII. СМИ2-М имеет три режима работы.
Master - индикатор выступает в роли мастер-устройства, опрашивая другой прибор и отображая значение одного из его параметров. Это позволяет отображать данные устройства, которое может работать только в режиме slave (ТРМ, ПЧВ). Изменение цвета индикатора и включение мигания происходит согласно встроенной логике индикатора, заданной пользователем.
Slave - индикатор отображает значение, полученное от мастер-устройства (например, ПЛК или ПР). Изменение цвета индикатора и включение мигания может происходить или по команде от мастер-устройства (согласно его программе), или по встроенной логике СМИ2-М. К одной шине RS-485 может быть подключено множество индикаторов.
Spy - индикатор подключается к шине, в которой уже есть мастер-устройство и «прослушивает» трафик, ожидая запроса или ответа с заданными параметрами (адрес устройства, код функции, адрес регистра). Это позволяет использовать прибор в уже эксплуатируемых системах, где нет возможности осуществить перенастройку оборудования. Еще один вариант использования данного режима - синхронное обновление данных на множестве индикаторов с помощью широковещательной рассылки (broadcast) от мастер-устройства на адрес 0. Для каждого индикатора задается индивидуальный номер регистра в прослушиваем запросе, что позволяет каждому прибору извлечь из широковещательного запроса «свои» данные.
СМИ2-М Master |
СМИ2-М Slave |
СМИ2-М Spy |
Параметр | Значение |
---|---|
Корпус | |
Габариты, Ш×В×Г | 48×26×65,4 мм |
Рабочий диапазон температур | -40…70 °C |
Степень защиты | IP65 |
Индикатор | |
Тип | Четырехразрядный семисегментный |
Высота сегментов | 14 мм |
Количество цветов | 3 (зеленый/красный/желтый) |
Интерфейсы | |
Интерфейс связи | RS-485 |
Поддерживаемые протоколы | Modbus RTU/ASCII (Master, Slave, Spy) |
Гальваническая изоляция | Есть, между питанием и RS-485, не менее 500 В |
Интерфейс конфигурирования | MicroUSB |
Питание | |
Диапазон питающего напряжения | 18…36 В (номинальное - 24) |
Потребляемая мощность | 1,6 Вт |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
Подключение к МВ110-224.8А | Скачать PDF | Скачать DWG |
Подключение к МВ110-224.16ДН | Скачать PDF | Скачать DWG |
Подключение к ПК через RS232 | Скачать PDF | Скачать DWG |
Подключение к ПК через АС-4 | Скачать PDF | Скачать DWG |
Подключение к ПЛК110 несколько СМИ2 | Скачать PDF | Скачать DWG |
Подключение к ПЛК110 через RS485 | Скачать PDF | Скачать DWG |
Подключение к ПЧВ3 по RS-485 | Скачать PDF | Скачать DWG |
3D Модель СМИ2-М | Скачать PDF | Скачать STEP |
2D Модель СМИ2-М | Скачать PDF | Скачать DWG |
EPLAN СМИ2-М | Скачать ZIP |
- Прибор
- Руководство по эксплуатации (краткое)
- Паспорт
- Комплект крепежных элементов - 1 шт.
- Уплотнительная резинка - 1 шт.
- Соединительный разъем питания, связи 4-контактный - 1 шт.
