Компактные блоки питания для шкафов автоматики ОВЕН БП30А, БП30А-С, БП60А, БП60А-С
Описание
Компактные блоки питания для шкафов автоматики ОВЕН БП30А, БП30А-С, БП60А, БП60А-С
Особенности и преимущества
- Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус (ширина 22 и 35 мм).
- Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
- Исполнения для обычного (-20…+50 ºС) и расширенного (-40…+70 ºС) климатических диапазонов.
- Регулировка выходного напряжения: ±8 %.
- Минимальный уровень пульсаций (менее 0,5 %).
- Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.
|
|
|

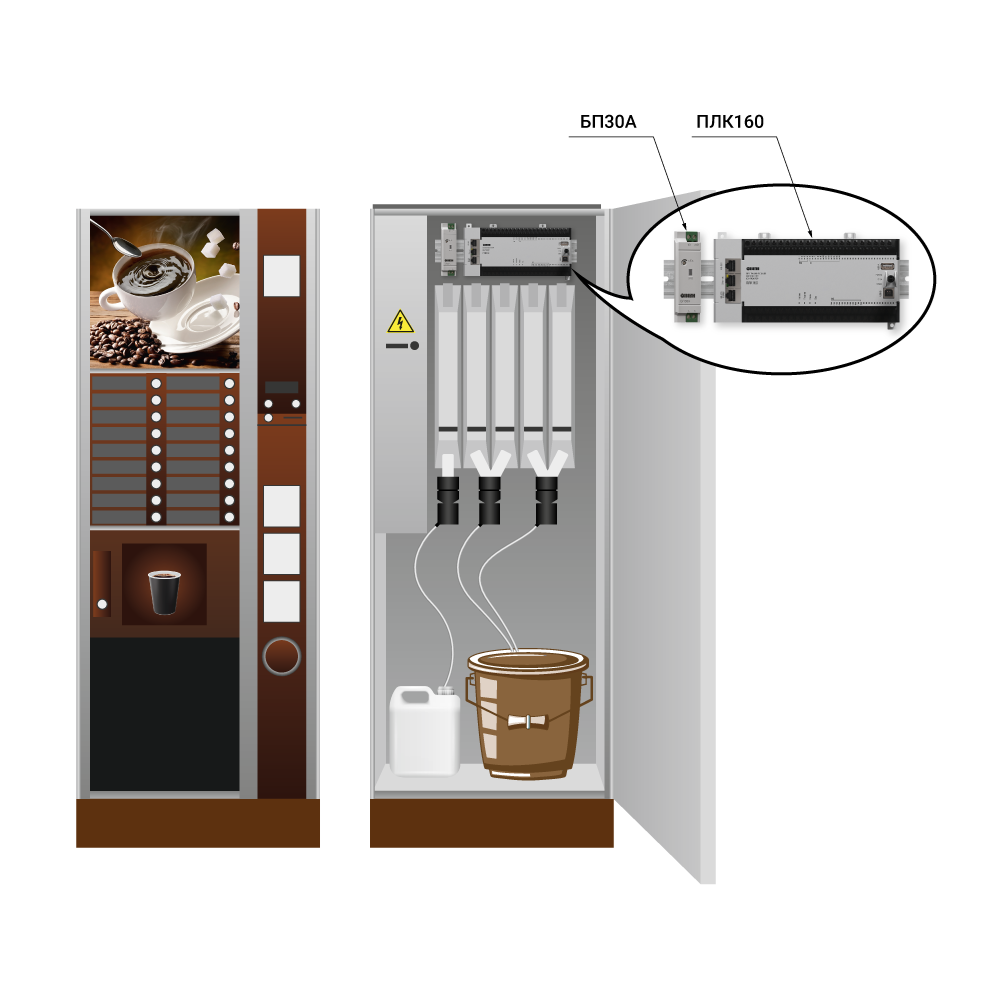

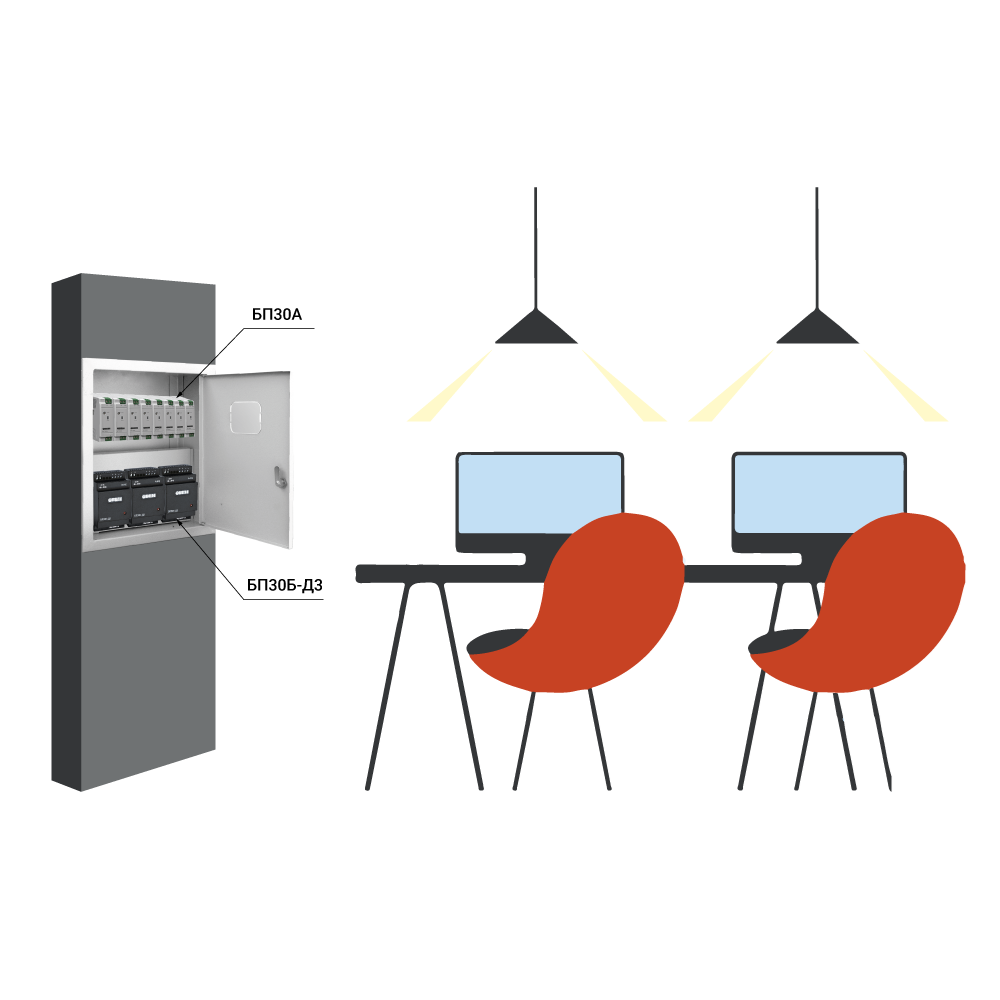

Установка компактного блока питания в |
Размещение в шкафу управления обычных |

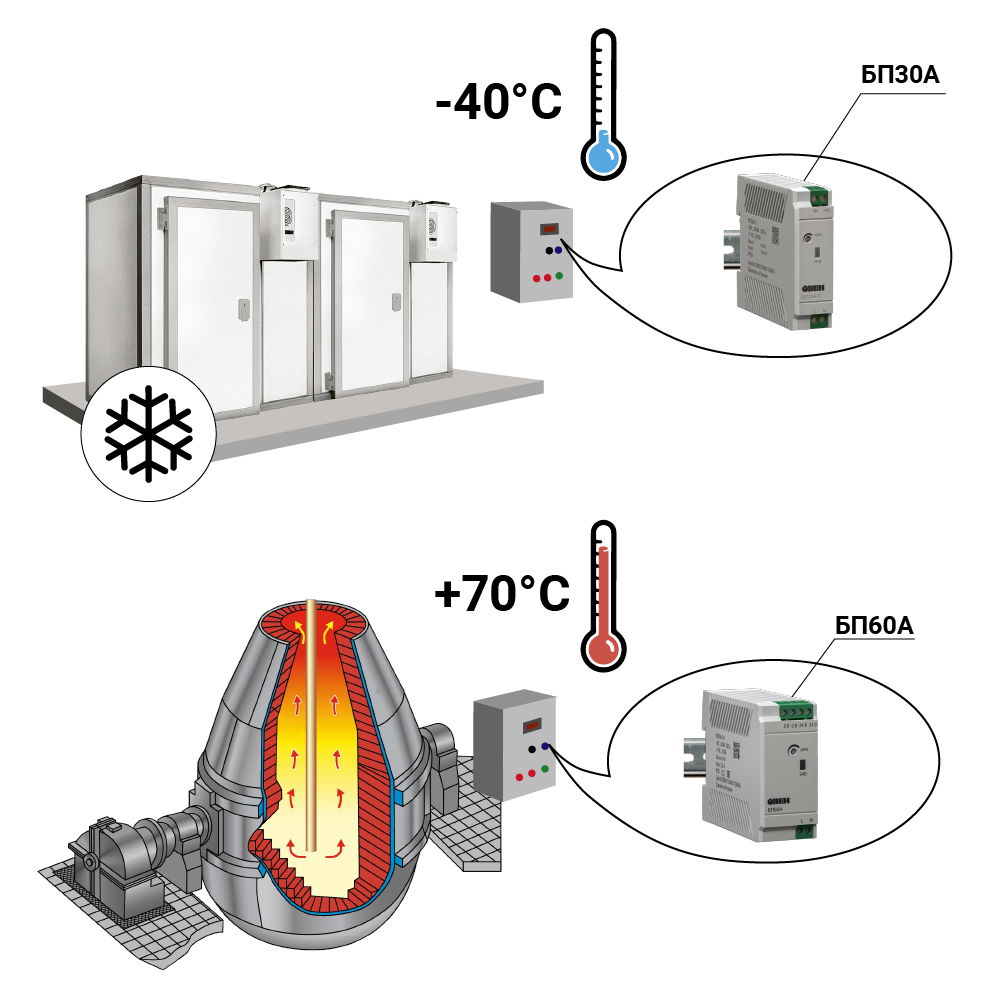

Использование в шкафах автоматики |

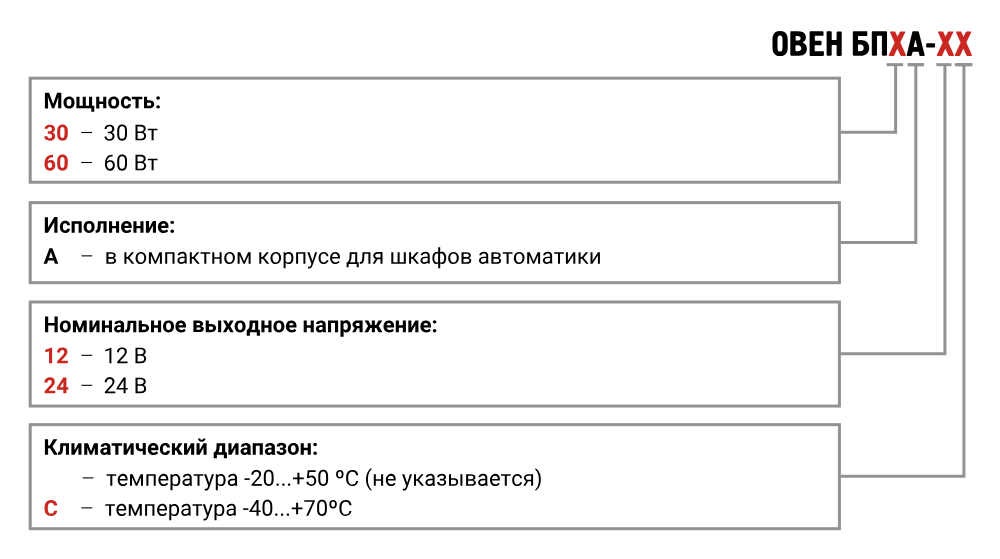

Наименование |
Значение |
|||||||
БП30А-12 |
БП30А-24 |
БП30А-12С |
БП30А-24С |
БП60А-12 |
БП60А-24 |
БП60А-12С |
БП60А-24С |
|
Выходные параметры |
||||||||
Номинальное напряжение |
12 В |
24 В |
12 В |
24 В |
12 В |
24 В |
12 В |
24 В |
Номинальный ток |
2,5 А |
1,25 А |
2,5 А |
1,25 А |
5 А |
2,5 А |
5 А |
2,5 А |
Номинальная мощность |
30 Вт |
60 Вт |
||||||
Подстройка выходного напряжения |
±8 % |
|||||||
Допустимое отклонение |
2 % |
|||||||
нестабильность выходного |
±0,5 % |
|||||||
нестабильность выходного |
±0,5 % |
|||||||
коэффициент температурной |
±0,015 %/°С |
|||||||
Размах напряжения шума и пульсаций (межпиковое), не более: |
||||||||
типовое значение |
50 мВ |
30 мВ |
60 мВ |
30 мВ |
60 мВ |
|||
максимальное значение |
120 мВ |
60 мВ |
120 мВ |
60 мВ |
120 мВ |
|||
Входные параметры |
||||||||
Напряжение питания переменного тока |
85…264 В (номинальные значения - 120 и 230 В) |
|||||||
Частота переменного тока |
45…65 Гц |
|||||||
Напряжение питания постоянного тока |
110…370 В |
|||||||
Номинальный ток потребления, не более |
0,5 А |
1 А |
||||||
Пусковой ток, не более |
25 А |
30 А |
||||||
КПД при номинальной |
80 % |
85 % |
80 % |
85 % |
83 % |
85 % |
83 % |
85 % |
Защиты |
||||||||
Тип защиты от перегрузки - ограничения выходного тока |
104…116 % от Iном |
|||||||
Тип защиты от перенапряжения - |
150 % от Uном |
|||||||
Безопасность и ЭМС |
||||||||
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 |
N2 |
|||||||
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013 |
Критерий качества А |
|||||||
Уровень электромагнитной |
Класс Б |
|||||||
Степень защиты по ГОСТ 14254-2015 |
IP20 |
|||||||
Класс защиты от поражения |
II |
|||||||
Изоляция по ГОСТ 12.2.091-2012 |
Усиленная |
|||||||
Категория перенапряжения |
II |
|||||||
Степень загрязнения |
2 |
|||||||
Электрическая прочность изоляции: |
||||||||
вход-выход, вход-корпус |
3000 В |
|||||||
выход-корпус |
1500 В |
|||||||
Сопротивление изоляции |
20 МОм |
10 МОм |
||||||
Окружающая среда |
||||||||
Рабочий диапазон температур |
-20…+50 °С |
-40…+70 °С |
-20…+50 °С |
-40…+70 °С |
||||
Температура хранения и |
-50…+80 °С |
|||||||
Прочее |
||||||||
Срок эксплуатации |
10 лет |
|||||||
Срок гарантийного обслуживания |
2 года |
|||||||
Средняя наработка на отказ |
50 000 ч |
|||||||
Масса, не более |
0,3 кг |
|||||||
Возможность |
Есть |
|||||||
Возможность параллельного соединения |
Есть |
|||||||
Тип автоматического выключателя |
6 А, тип С или 10 А, тип B |
|||||||
* При номинальных значениях входного напряжения в нормальных условиях. |

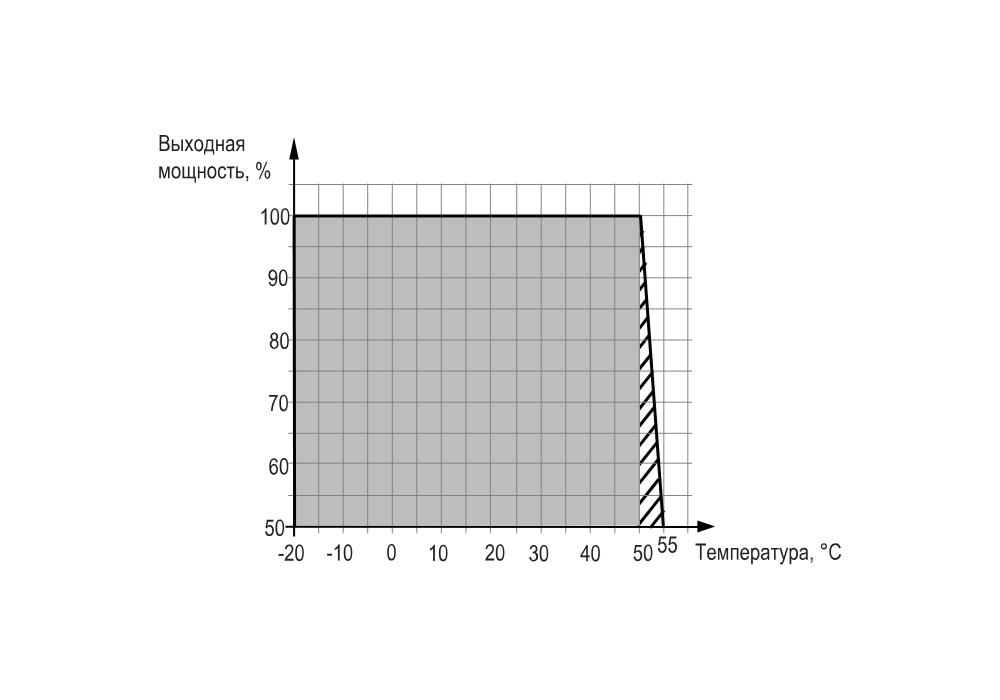

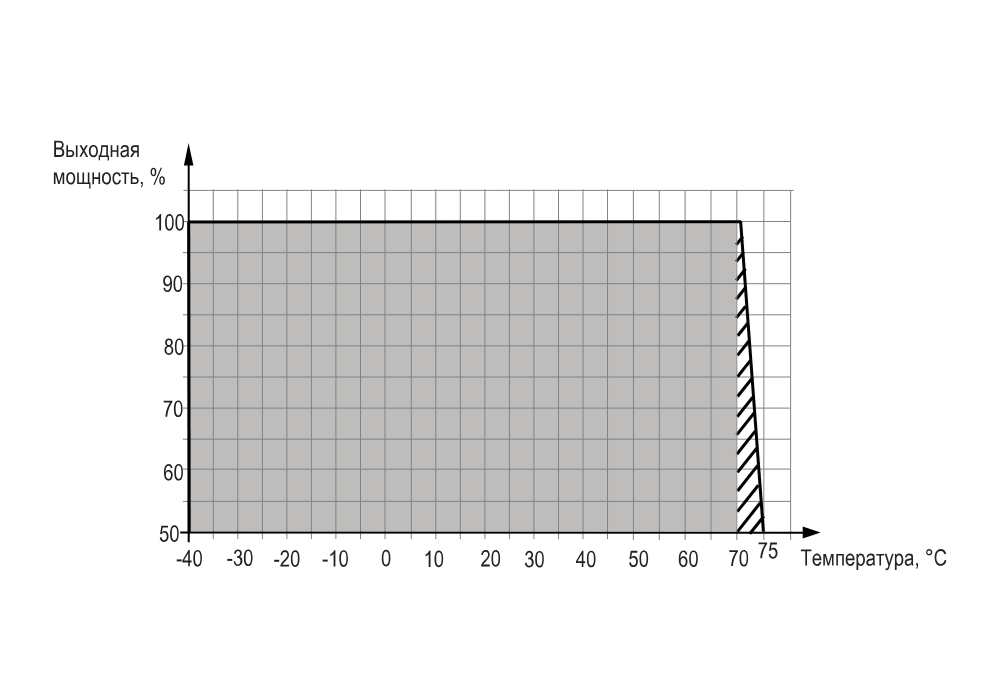

Применение блоков питания БП30А, БП30А-С и БП60А, БП60А-С допускается только при температурах окружающей среды, выделенных на графике затемнением.
|
|
График зависимости выходной мощности блока питания от |
График зависимости выходной мощности блока питания |

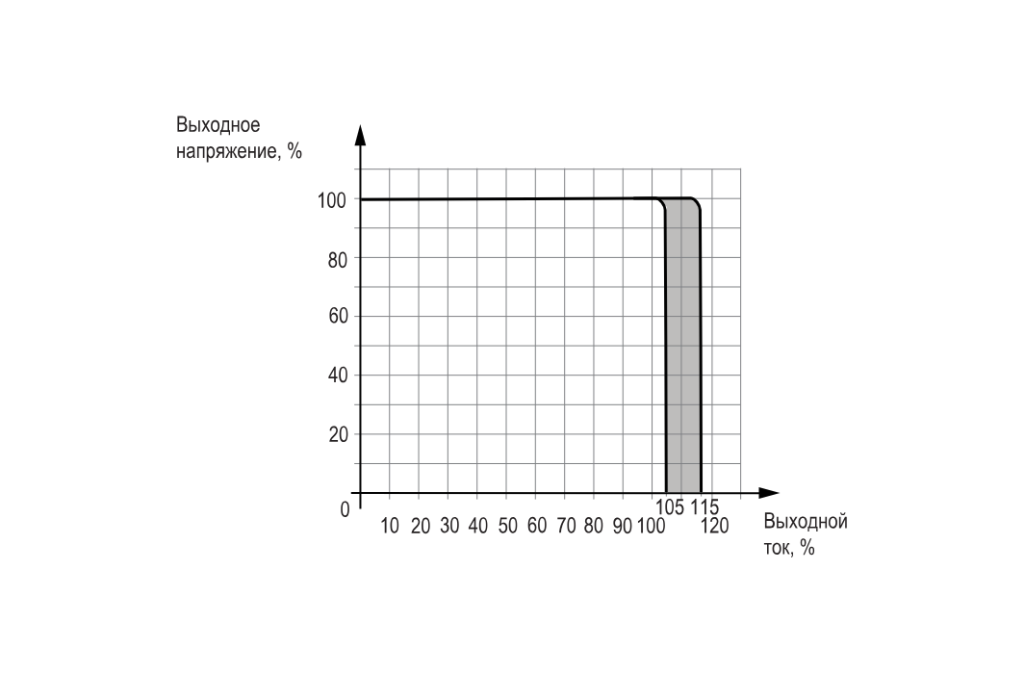

Блоки питания БП30А, БП60А автоматически ограничивают выходной ток в диапазоне 110±5 % от номинального.
Ограничение выходного тока с помощью БП30А, БП60А
|
|

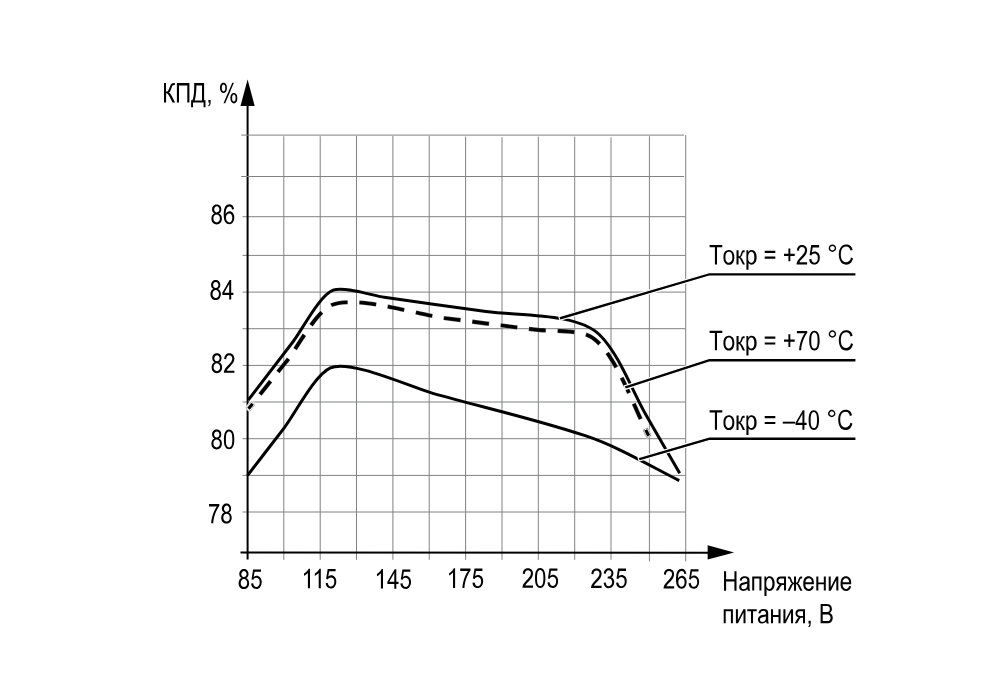

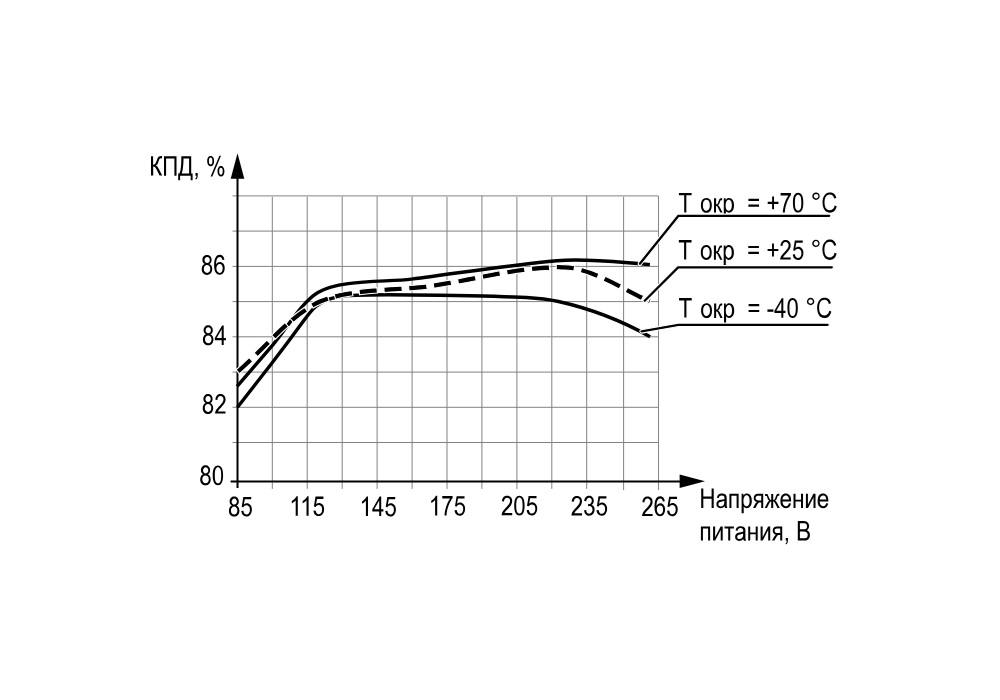

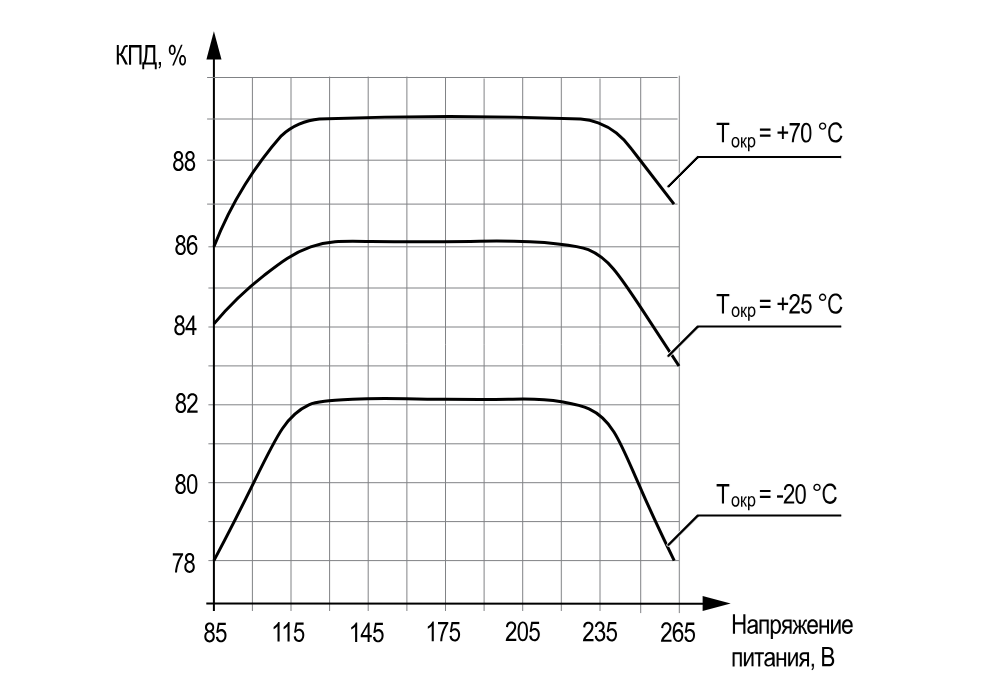

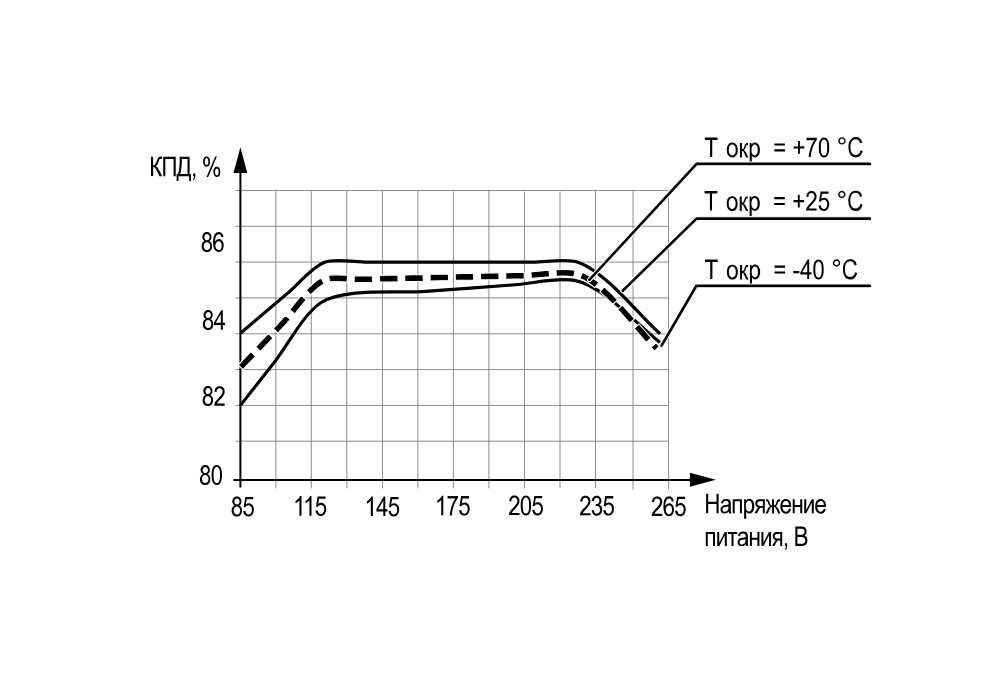

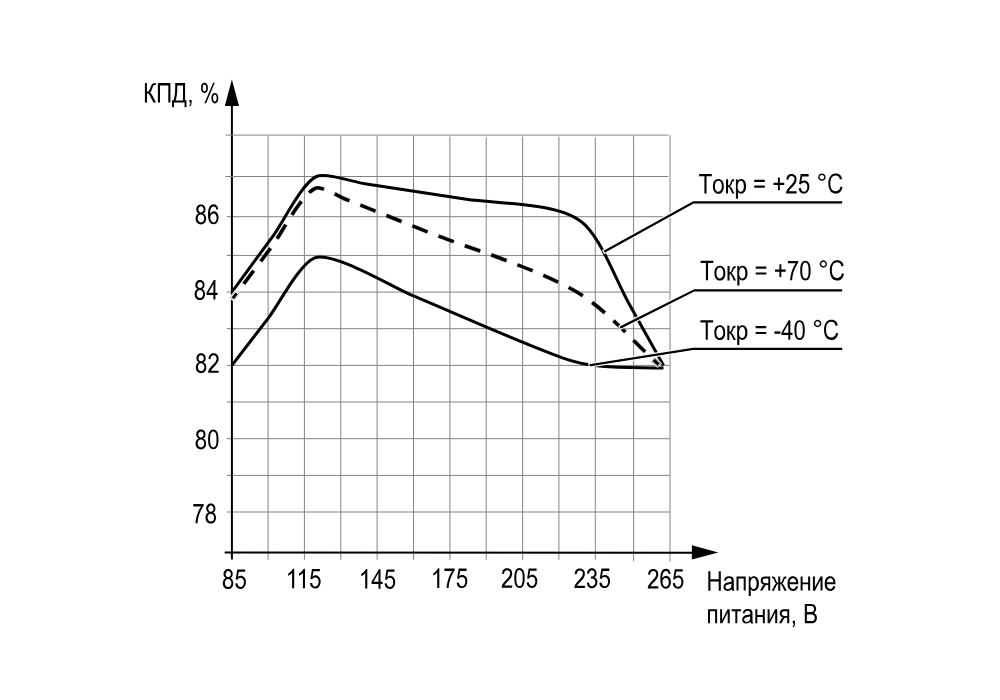

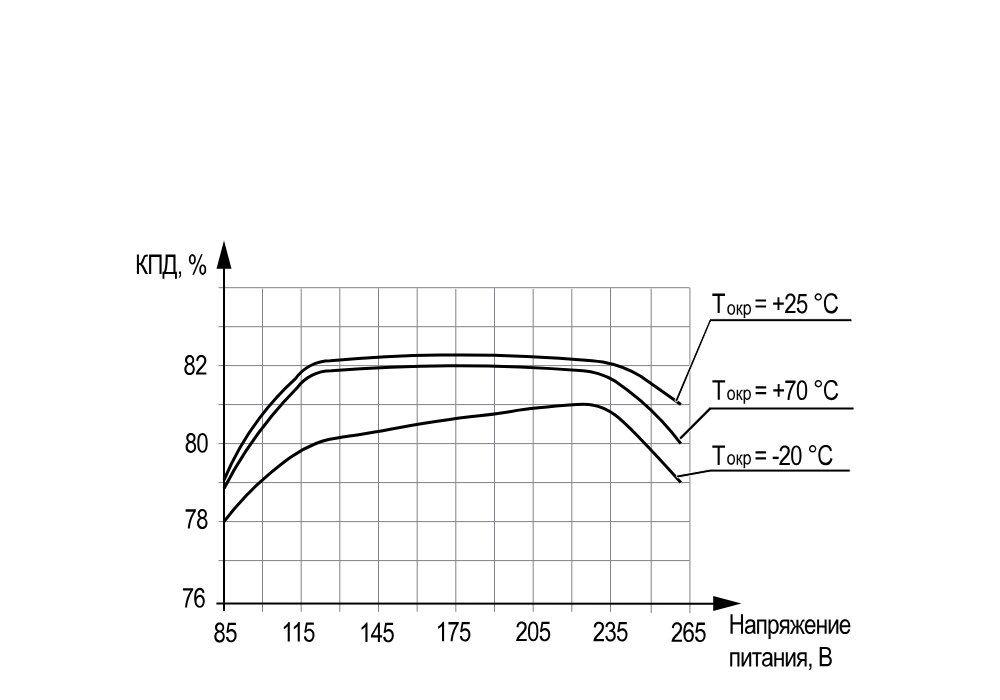

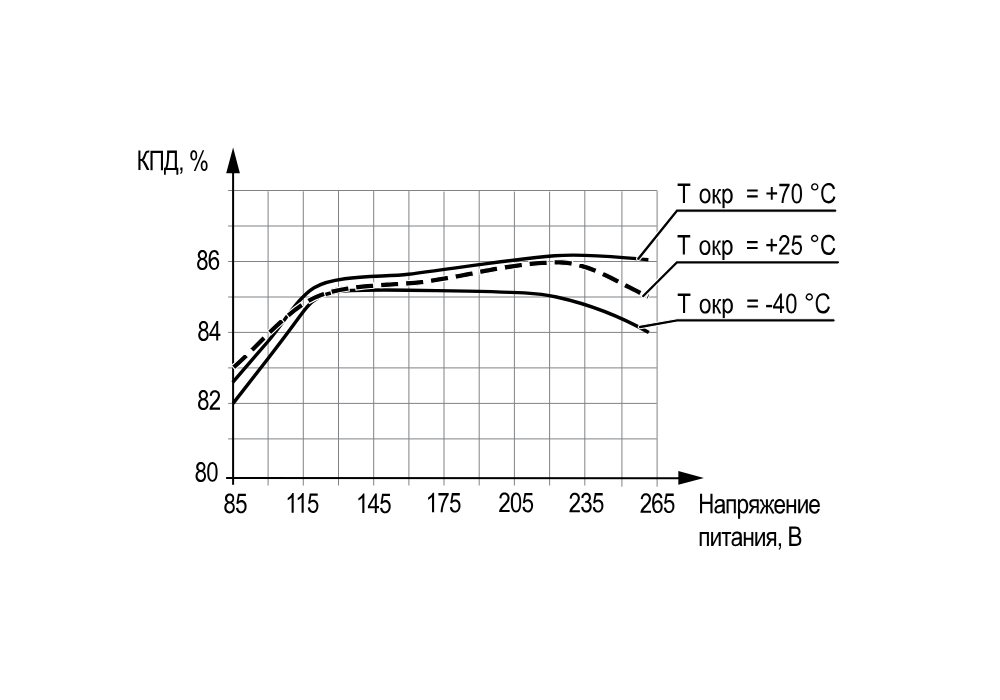

График зависимости КПД от напряжения питания |
График зависимости КПД от напряжения питания |
|
|
График зависимости КПД от напряжения питания |
График зависимости КПД от напряжения питания |
|
|
График зависимости КПД от напряжения питания |
График зависимости КПД от напряжения питания |
|
|
График зависимости КПД от напряжения питания |
График зависимости КПД от напряжения питания |
|
|

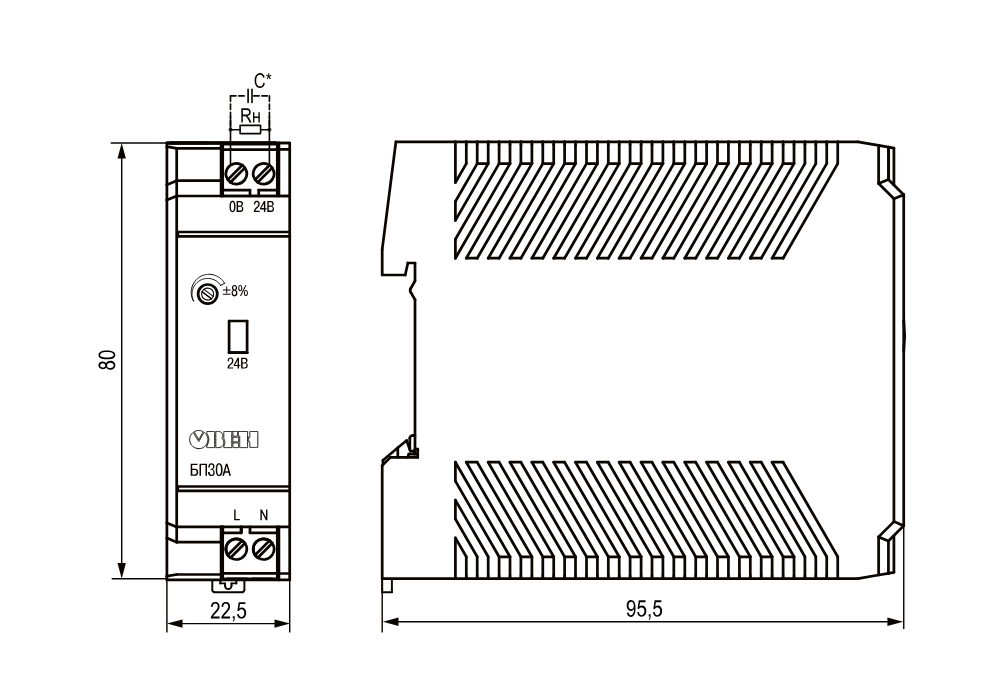

Габаритные размеры БП30А |

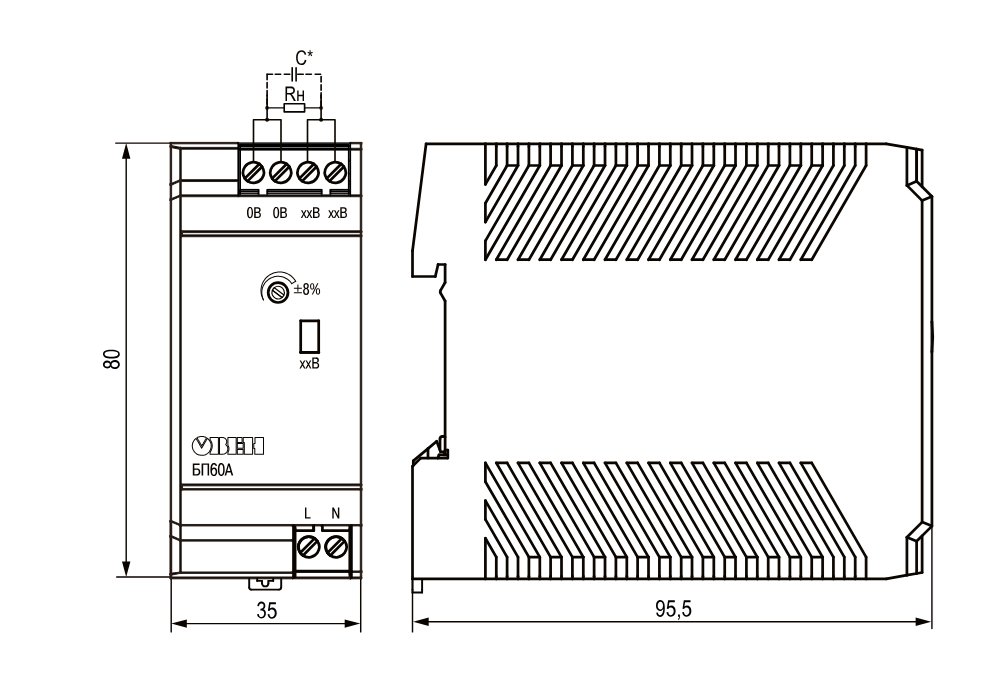

Габаритные размеры БП60А |
|
|

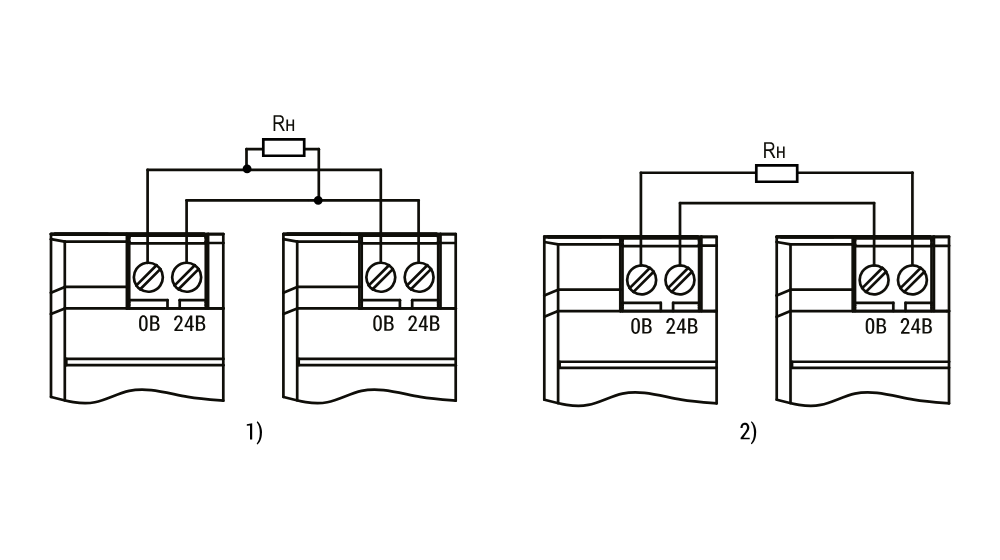

Параллельное (1) и последовательное (2) |

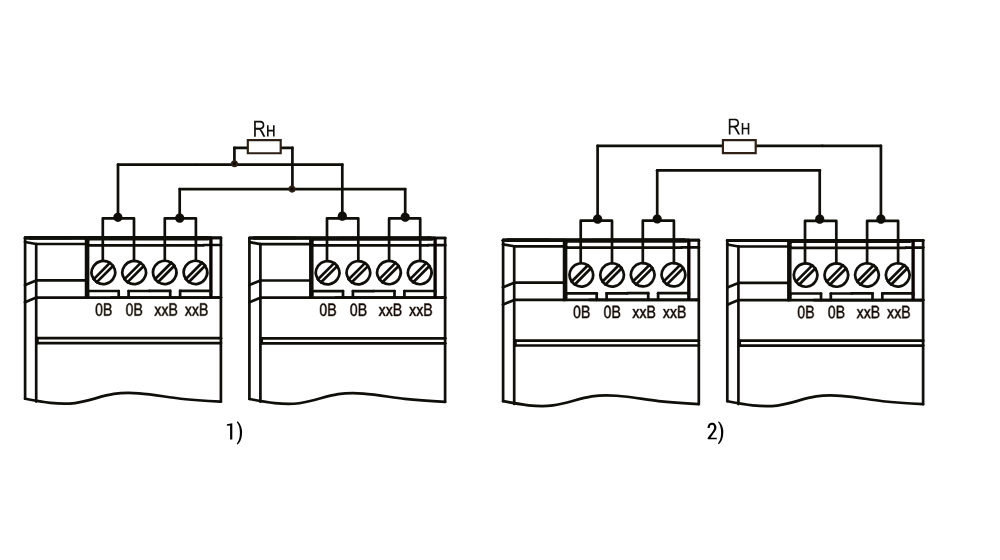

Последовательное и параллельное |
- Прибор
- Паспорт и гарантийный талон
- Краткое руководство
- Результаты индивидуальных стендовых испытаний
