Контроллер для управления группой насосов с чередованием ОВЕН САУ-У
Контроллер предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН (САУ-МП, САУ-М6, САУ-М7Е, САУ-М2).

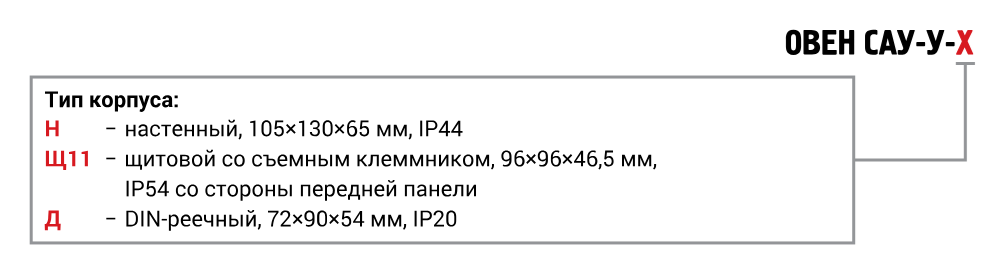

Прибор выпускается в корпусах 3-х типов: настенном (Н), DIN-реечном (Д) и щитовом (Щ11).
Основные преимущества контроллера для управления насосом ОВЕН САУ-У
- Простая настройка прибора с лицевой панели.
- Возможность инвертирования сигнала с датчиков
- Универсальный источник питания: 220 В переменного тока или 24 В постоянного
- Питание кондуктометрических датчиков переменным напряжением
- Возможность ручного управления
№ алгоритма |
Описание алгоритма |
Схема подключения |
График работы прибора |
---|---|---|---|
01 | Для одного резервуара и одного насоса, работающего с гистерезисом | ||
02 | Для одного резервуара и одного насоса, работающего без гистерезиса | ||
06 | Для трех резервуаров и трех насосов | ||
11 | Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе обоих насосов | ||
13 | Для магистрали водоснабжения с двумя насосами и дополнительной опцией при переключении насосов | ||
15 | Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе любого насоса | ||
12 | Для одного резервуара и двух насосов, работающих на заполнение | ||
16 | Для одного резервуара и двух насосов, работающих на осушение | ||
14 | Для одной магистрали и трех насосов, работающих поочередно парами | ||
17 | Для одной магистрали и трех насосов, работающих поочередно | ||
18 | Для одного резервуара и двух насосов с контрольной емкостью | ||
20 | Для двух резервуаров и одного насоса, работающего на долив |
Схема для алгоритма 20 с защитным отключением насоса М1
|
Наименование | Значение |
---|---|
Диапазон переменного напряжения питания: | |
напряжение, В | 90…264 (номинальные значения - 110 , 220 или 240) |
частота, Гц | 47…63 (номинальные значения - 50 и 60) |
Диапазон постоянного напряжения питания, В: | 20...34 (номинальное значение - 24) |
Потребляемая мощность, ВА, не более | 6 |
Входы | |
Количество входов (каналов контроля входного сигнала) | 4 |
Типы датчиков | кондуктометрические, поплавковые, механические контактные устройства, датчики с токовым выходом |
Напряжение на электродах кондуктометрических датчиков уровня (переменное или постоянное), В | 5±0,5 |
Частота для переменного тока, Гц | 25±1 |
Ток, протекающий через кондуктометрический датчик, мА, не более | 1 |
Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более | 450 |
Унифицированные датчики с токовым сигналом, мА |
от 0 до 5, от 0 до 20, от 4 до 20 |
Дискретность установки порога срабатывания канала контроля входного сигнала, % | 1 |
Выходы | |
Количество релейных выходных каналов (вид коммутационных контактов) | 3 (нормально разомкнутые) |
Номинальное коммутируемое напряжение в нагрузке | |
для цепи постоянного тока*, В, не более | 24 |
для цепи переменного тока**, В, не более | 250 |
Установившийся ток при максимальном напряжении: | |
для цепи постоянного тока*, А, не более | 1 |
для цепи переменного тока**, А, не более | 3 |
Гальваническая изоляции выходов | Межканальная |
Электрическая прочность изоляции выходов, В | 1500 |
Напряжение встроенного источника питания внешних активных датчиков, В | 24±1,2 |
Максимальный ток нагрузки источника питания датчиков, мА, не более | 50 |
Габаритные размеры прибора, мм | |
тип корпуса - настенный Н | (130×105×65) ±1 |
тип корпуса - щитовой Щ11 | (96×96×46,5) ±1 |
тип корпуса - DIN-реечный Д | (88×72×54) ±1 |
Степень защиты корпуса по ГОСТ 14254-96 | |
тип корпуса - настенный Н | IP44 |
тип корпуса - щитовой Щ11 | IP54 со стороны лицевой панели |
тип корпуса - DIN-реечный Д | IP20 |
Масса прибора, кг, не более | 0,7 |
Средний срок службы, лет | 8 |
* Нагрузка для категории использования DC-14 по ГОСТ Р 50030.1-2000.
** Нагрузка для категории использования АС-15 по ГОСТ Р 50030.1-2000.
Условия эксплуатации
- Температура окружающего воздуха от минус 10 до +55 °С.
- Атмосферное давление 86...106,7 кПа.
- Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %.
Датчик уровня 4...20мА | Скачать ZIP | Скачать DWG |
Датчик давления 4...20мА | Скачать ZIP | Скачать DWG |
Датчик температуры 4...20мА | Скачать ZIP | Скачать DWG |
Термосопротивление | Скачать ZIP | Скачать DWG |
Кондуктометрический датчик уровня | Скачать ZIP | Скачать DWG |
Поплавковый датчик уровня | Скачать ZIP | Скачать DWG |
Лампа сигнализации (Р) | Скачать ZIP | Скачать DWG |
Контактор 220В (Р) | Скачать ZIP | Скачать DWG |
Система управления насосом, работающим на заполнение или осушение ёмкости по гистерезисному закону | Скачать ZIP |
Система управления насосом, работающим на заполнение или осушение ёмкости без гистерезиса | Скачать ZIP |
Система управления тремя независимыми насосами, поддерживающих уровень в ёмкостях | Скачать ZIP |
Система управления двумя циркуляционными насосами, работающих поочерёдно на одну магистраль | Скачать ZIP |
Система управления двумя насосами, работающих поочерёдно на наполнение бака | Скачать ZIP |
Система управления установкой из трёх циркуляционных насосов, работающих попарно на одну магистраль | Скачать ZIP |
Система управления двумя циркуляционными насосами, работающих поочерёдно на одну магистраль | Скачать ZIP |
Система управления двумя насосами, поочерёдно работающих на осушение бака | Скачать ZIP |
Система управления установкой из трёх циркуляционных насосов, работающих поочерёдно на одну магистраль | Скачать ZIP |
Система управления двумя насосами, работающих поочерёдно на осушение бака. С контрольной ёмкостью | Скачать ZIP |
Система поддержания уровня жидкости в ёмкости | Скачать ZIP |
3D Модель САУ-У.Д | Скачать ZIP | Скачать ZIP |
2D Модель САУ-У.Д | Скачать PDF | Скачать DWG |
3D Модель САУ-У.Н.Х | Скачать ZIP | Скачать ZIP |
2D Модель САУ-У.Н.Х | Скачать PDF | Скачать DWG |
3D Модель САУ-У.Щ11.ХХ | Скачать ZIP | Скачать ZIP |
2D Модель САУ-У.Щ11.ХХ | Скачать PDF | Скачать DWG |
- Прибор САУ-У
- Комплект крепежных элементов (Для приборов в щитовом корпусе Щ1 и Щ11)
- Паспорт и гарантийный талон
- Руководство по эксплуатации
