Откидные выключатели-разъединители NHR17
Откидные выключатели-разъединители серии NHR17 предназначены для применения в сетях 50/60 Гц, напряжением до 690 В переменного тока, при номинальных токах до 630 А. Применяются для нечастых включений и отключений, защиты цепи и изоляции источника электроснабжения.
Совместимые стандарты:
Соответствуют требованиям ГОСТ IEC 60947-1-2014 «Аппаратура распределения и управления низковольтная. Часть 1. Общие правила», ГОСТ Р 50030.3-2012 (МЭК 60947-3:2008) «Аппаратура распределения и управления низковольтная.
Часть 3. Выключатели, разъединители, выключатели-разъединители и комбинации их с предохранителями», ГОСТ IEC 609475-1-2014 «Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические устройства цепей управления».

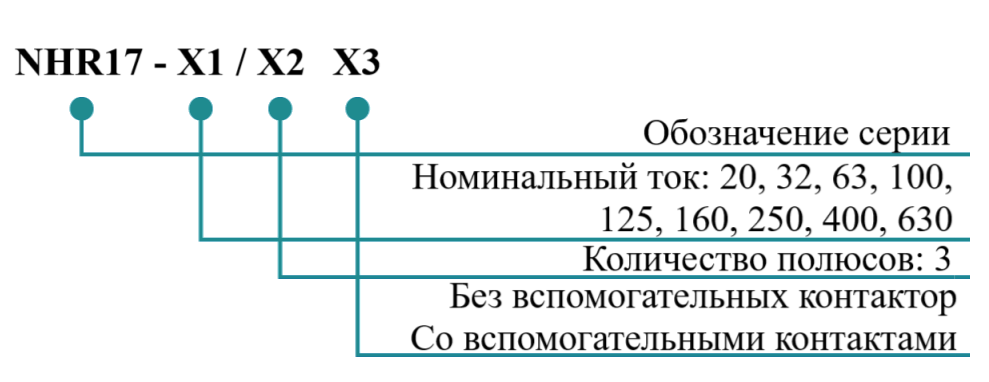

1. Откидной выключатель-разъединитель NHR17-100/3, 3P, 100А, с плавкими вставками, без вспом. контактов
Откидной выключатель-разъединитель серии NHR17, номинальный ток 100А, 3-х полюсный плавкими вставками, без вспомогательных контактов
2. Откидной выключатель-разъединитель NHR17-160/3, 3P, 160А, с плавкими вставками, со вспом. контактами
Откидной выключатель-разъединитель серии NHR17, номинальный ток 160А, 3-х полюсный плавкими вставками, со вспомогательными контактами.
| Условный тепловой ток (Ith), A | 160 | 250 | 400 | 630 | |
|---|---|---|---|---|---|
| Номинальное напряжение изоляции (Ui), В | 800 | ||||
| Номинальный ток (In), А | 400 В AC20 | 160 | 250 | 400 | 630 |
| 400 В AC21 | 160 | 250 | 400 | 630 | |
| 400 В AC22 | 160 | 250 | 400 | 630 | |
| 690 В AC20 | 160 | 250 | 400 | 630 | |
| 690 В AC21 | 100 | 200 | 315 | 425 | |
| 690 В AC22 | 100 | 160 | 315 | 315 | |
| Усилие для переключения (N) | <250 | <350 | <350 | <450 | |
| Характеристики предохранителя | Модель | NT00-RT36-00 | NT1-RT36-1 | NT2-RT36-2 | NT3-RT36-3 |
| Номинальный ток предохранителя (In), A при 400В | 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 | 80, 100, 125, 160, 200, 224, 250 | 125, 160, 200, 224, 250, 300, 315, 355, 400 | 315, 355, 400, 425, 500, 630 | |
| Отключающая способность (Ics), кА | >100 | >100 | >100 | >100 | |
| Номинальный ток предохранителя (In), A при 690В | 20, 25, 32, 35, 40, 50, 63, 80, 100 | 80, 100, 125, 160, 200 | 123, 160, 200, 224, 250, 300, 315 | 315, 355, 400, 425 | |
| Отключающая способность (Ics), кА | >50 | >50 | >50 | >50 | |

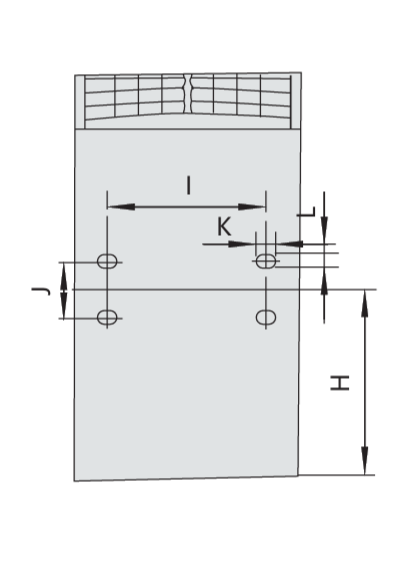

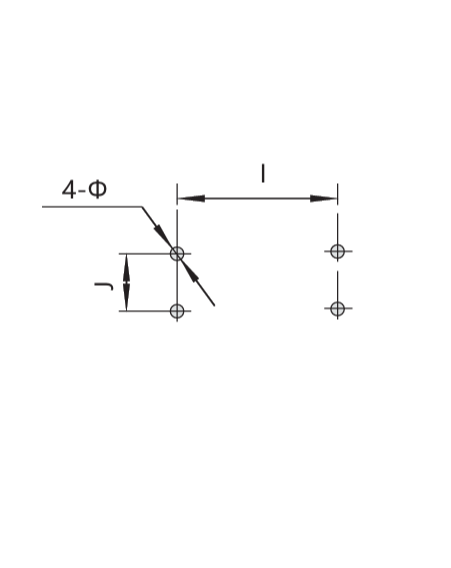

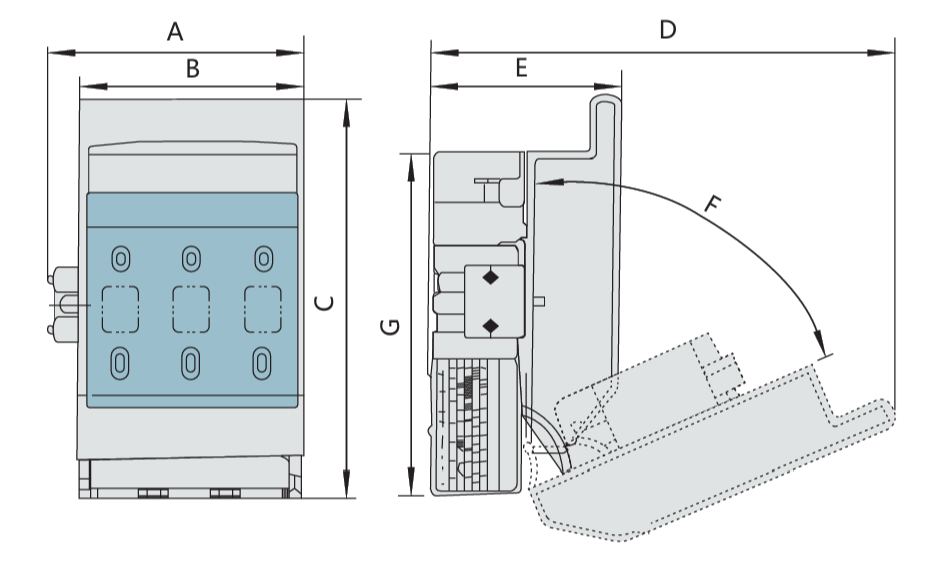

| Исполнение | A | B | C | D | E | F | G | H | I | J | K | L | Ф |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63(32)/2 | - | 75 | 135 | 165 | 77 | 70° | 120 | 72 | - | 104 | - | - | 6 |
| 63(32)/3 | - | 105 | 135 | 165 | 77 | 70° | 120 | 72 | 31 | 104 | - | - | 6 |
| 63(32)/3 | - | 150 | 135 | 165 | 77 | 70° | 120 | 72 | 75 | 104 | - | - | 6 |
| 160/3 | 123 | 110 | 186 | 215 | 90 | 66° | 160 | 87 | 74 | 25 | 9,5 | 6,5 | - |
| 250/3 | 196 | 184 | 266 | 240 | 118 | 70° | 230 | 123 | 114 | 50 | 25 | 9 | - |
| 400/3 | 260 | 250 | 330 | 390 | 145 | 72° | 292 | 158 | 150 | 50 | - | - | 9 |
| 630/3 | 260 | 250 | 330 | 390 | 145 | 72° | 292 | 158 | 150 | 50 | - | - | 9 |
| 800/3 | 275 | 268 | 332 | 405 | 172 | 650 | 294 | 147 | 176 | 60 | - | - | 9 |
| 1000/3 | 296 | 284 | 378 | 420 | 235 | 650 | 322 | 161 | 185 | 60 | - | - | 9 |
1. Температура эксплуатации и хранения от -5 до +40 °C; среднее значение в течение 24 часов не должно превышать +35 °C;
2. Относительная влажность: ≤ 50% при +40 °C, ≤ 90% при +20 °C.
3. Высота над уровнем моря: ≤ 2000 м.
4. Степень загрязнения: 3.
5. Рабочая атмосфера: не должна содержать опасных газов и/или паров, проводящей или взрывоопасной пыли. Не допускается высокий уровень механических вибраций.
