Модульный корпус пластиковый NX8
Много
Нашли дешевле?

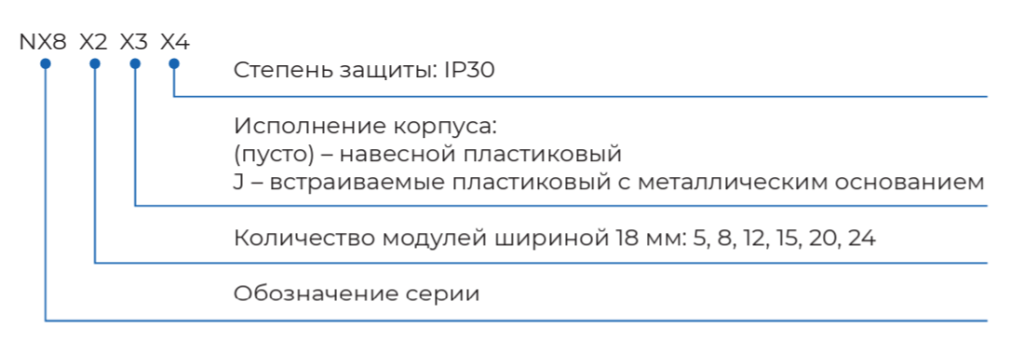

NX8 -
X
X
IP30
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Модульный корпус пластиковый NX8
Корпуса пластиковые модульные серии NX8 предназначены для установки автоматических выключателей, УЗО, АВДТ и прочих модульных устройств DIN-реечного крепления. Применяются в жилых, административных, торговых и промышленных зданиях.
| Название параметра | Значение |
|---|---|
| Соответствие стандартам | ГОСТ МЭК 61439-3 |
| Номинальное рабочее напряжение (Ue), В | 230/415 |
| Номинальная частота (f), Гц | 50/60 |
| Номинальный ток, А | 100 (однофазный); 63 (трехфазный) |
| Количество устанавливаемых модулей (18 мм) | 5 24 |
| Количество монтируемых аппаратов | 5, 8, 12, 15, 20, 24 |
| Допустимое превышение температуры оболочки, °С | 40 |
| Исполнение по количеству рядов | Однорядные; двухрядные |

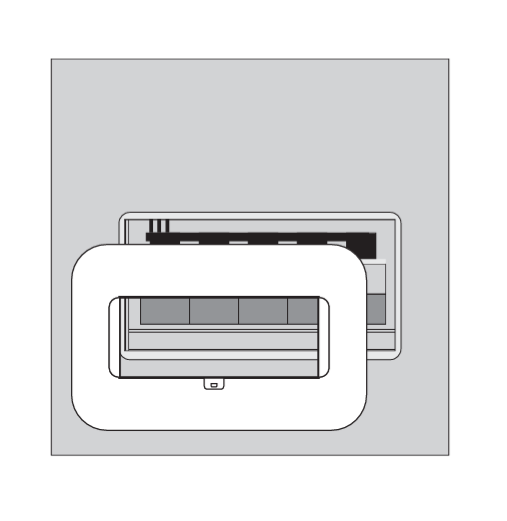

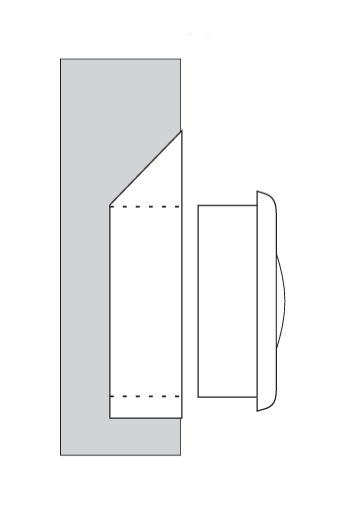

| Исполнение по способу монтажа | Навесные; встраиваемые |

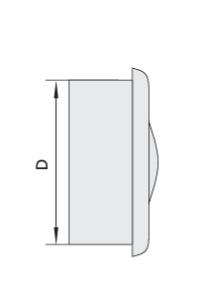

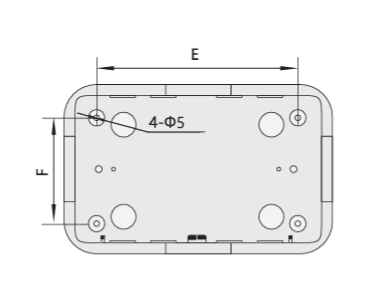

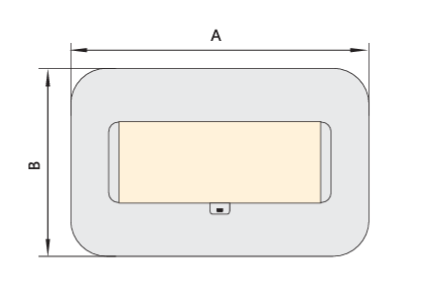

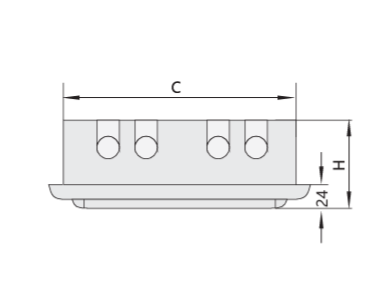

| Обозначение корпуса | Кол-во рядов | Размеры корпуса, мм | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | H | ||
| NX8-5 | Однорядные | 184 | 200 | 164 | 180 | 114 | 130 | 105 |
| NX8-8 | Однорядные | 238 | 200 | 218 | 180 | 168 | 130 | 105 |
| NX8-12 | Однорядные | 310 | 200 | 290 | 180 | 240 | 130 | 105 |
| NX8-15 | Однорядные | 364 | 200 | 344 | 180 | 294 | 130 | 105 |
| NX8-20 | Однорядные | 274 | 350 | 254 | 330 | 204 | 280 | 105 |
| NX8-24 | Однорядные | 310 | 350 | 290 | 330 | 240 | 280 | 105 |
| NX8-5J | Однорядные | 184 | 200 | 164 | 180 | 114 | 130 | 105 |
| NX8-8J | Однорядные | 238 | 200 | 218 | 180 | 168 | 130 | 105 |
| NX8-12J | Двухрядные | 310 | 200 | 290 | 180 | 240 | 130 | 105 |
| NX8-15J | Двухрядные | 364 | 200 | 344 | 180 | 294 | 130 | 105 |
| NX8-20J | Двухрядные | 274 | 350 | 254 | 330 | 204 | 280 | 105 |
| NX8-24J | Двухрядные | 310 | 350 | 290 | 330 | 240 | 280 | 105 |
▶ Оболочка корпуса изготовлена из ABS-пластика с металлическим основанием.
▶ Усовершенствованная, свободно открываемая и закрываемая прозрачная крышка для обрамления встраиваемых аппаратов, имеет самоблокировку в открытом положении.
▶ В корпус встроен световой неоновый индикатор для указания наличия питания; он имеет эстетичный внешний вид и четкую индикацию.
▶ В корпусах возможна реализации различных схемных и компоновочных решений.
▶ Наличие внутри корпуса установлены зажимы для подключения проводников защитного заземления и рабочей нейтрали.
▶ Возможен заказа цвета корпуса.
▶ Надежная конструкция из прочного пластика гарантируют долгий срок службы электротехнического оборудования.
▶ Степень защиты: IP30
▶ Рабочая температура : от -5°С до +40°С
▶ Температура хранения: от -25°С до +60°С
