Описание

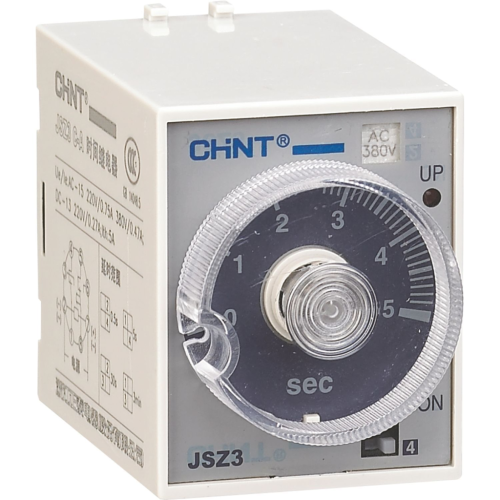

Реле задержки времени JSZ3
Реле времени серии JSZ3 предназначены для контроля времени в цепях управления различными нагрузками, например, в системах автоматического управления станками, с частотой переменного тока 50/60 Гц и номинальным напряжением до 380 В и постоянного тока до 24 В.

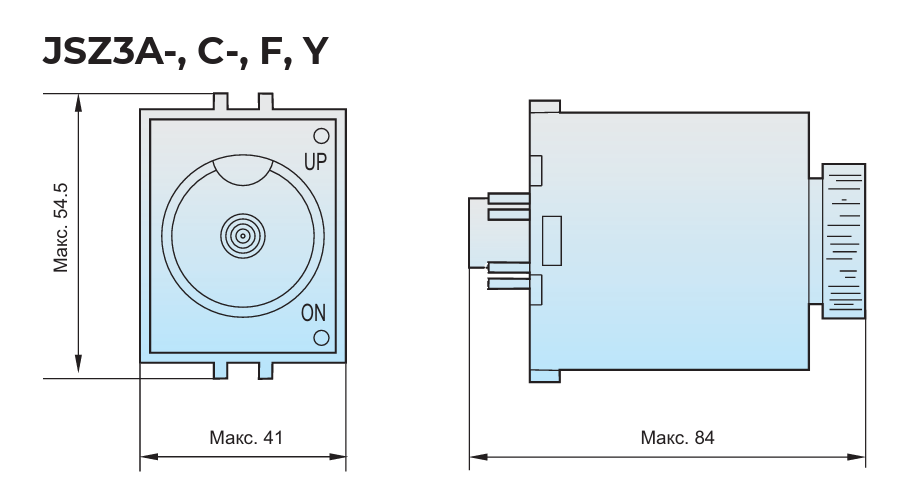

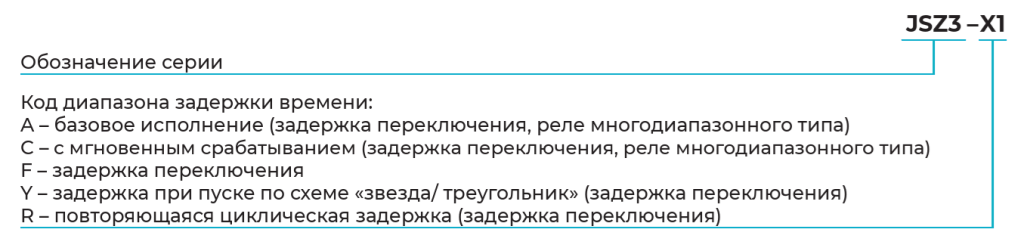

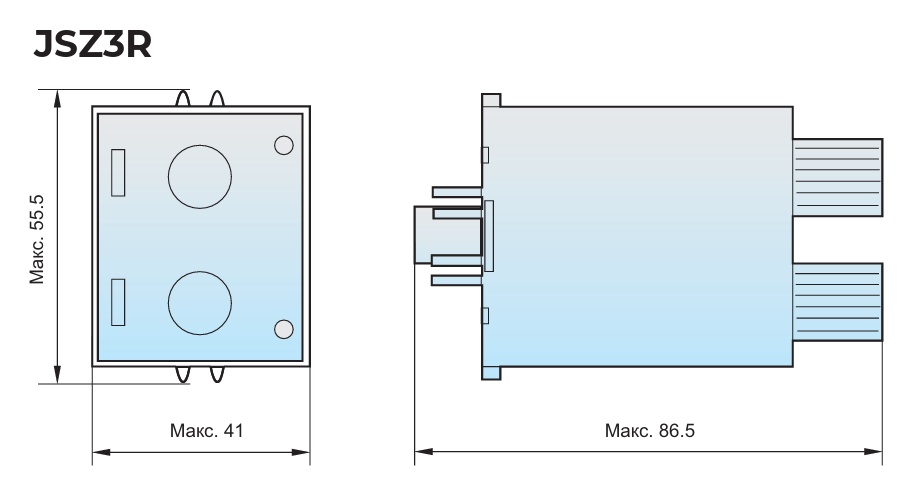

| Тип реле | JSZ3A | JSZ3C | JSZ3F | JSZ3Y | JSZ3R |
|---|---|---|---|---|---|
| Режим работы | Задержка переключения | Задержка переключения с момент. срабат. контакта | Задержка переключения | Задержка переключения при пуске по схеме «звезда/ треугольник» | Повторяющаяся циклическая задержка |
| Настраиваемая задержка времени |
A: (0,05-0,5) с/5 с/30 с/3 мин B: (0,1-1) с/10 с/60 с/6 мин C: (0,5-5) с/50 с/5 мин/30 мин D: (1-10) с/100 с/10 мин/60 мин E: (5-60) с/10 мин/60 мин/6 ч F: (0,25-2) мин/2 мин./2 ч/12 ч G: (0,5-4) мин/40 мин/4 ч/24 ч |
(0,1-1) с (1-10) с (2,5-30) с (5-60) с (15-180) с |
(2,5–30) с/30 мин | ||
| Способ настройки | Потенциометр | ||||
| Номинальное рабочее напряжение Ue | AC 50/60 Гц 220В, 380В | ||||
| Диапазон срабатывания, % от Ue | (85÷110)% | ||||
| Погрешность задержки времени | ≤ 10% | ||||
| Состояние контакта | Задержка переключения 2-х контактов | Задержка переключения 1 контакта и мгновенное переключение 1 контакта | Задержка переключения контакта | Задержка переключения контактов «звезда/ треугольник» | Задержка переключения контакта |
| Условный тепловой ток Ith, A | 5 | ||||
| Номинальный рабочий ток в категории применения Ie, A | AC-15: 0,75A(220 В); 0,47A (380 В) | ||||
| Механическая износостойкость, тысяч циклов В/О | 1000 | ||||
| Электрическая износостойкость, тысяч циклов В/О | 100 | ||||
| Установка | На монтажную плату | ||||
▶ Установка, монтаж, настройка и эксплуатация изделия должны проводиться только квалифицированным электротехническим персоналом с соответствующей группой допуска для работы в электроустановках.
▶ Перед монтажом изделия необходимо провести внешний осмотр и убедиться в отсутствии механических повреждений (трещин, вмятин и сколов и т.д.).
▶ Также перед монтажом изделия необходимо убедиться, что данные на паспортной табличке изделия соответствуют приведенным на однолинейной схеме НКУ, в которое оно будет установлено.
▶ При установке, монтаже и демонтаже изделия питание всех его цепей должно быть отключено.
▶ Запрещается устанавливать и эксплуатировать изделие в местах, с повышенной влажностью, а также в помещениях, содержащих горючие и взрывоопасные газы.
▶ Во избежание возникновения опасных ситуаций установка, монтаж, настройка, эксплуатация и техническое обслуживание изделия должны проводиться в соответствии со следующими документами: «Правила устройства электроустановок» (ПУЭ), «Правила эксплуатации электроустановок потребителей» (ПТЭЭ), «Правила техники безопасности при эксплуатации электроустановок потребителей» (ПТБЭЭП).
▶ Температура окружающего воздуха: от -5°C до +40°C, при среднесуточной не более +35°С.
▶ Атмосферное давление: 86÷106 кПа
▶ Высота над уровнем моря на месте установки не более 2000 м.
▶ Относительная влажность в месте установки при максимальной температуре +20°С: не более 90 %.
