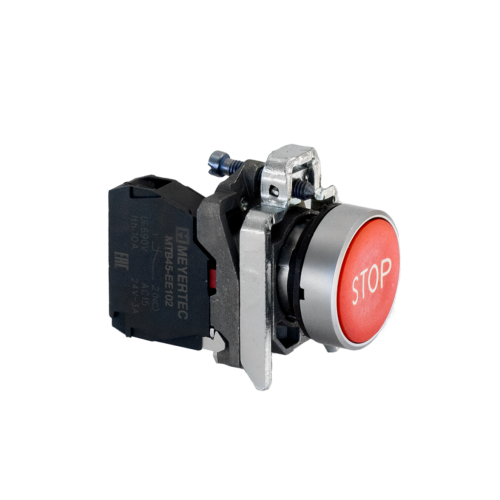

Металлические кнопки MTB4 IP65,толкатель с маркировкой, Meyertec
Изделия серии MTB4 предназначены для управления работой технологического оборудования.
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.
Изделия серии MTB4 позволяют:
• контролировать и управлять технологическим процессом;
• запускать или останавливать работу оборудования;
• изменять режим работы оборудования (например, ручной или автоматический);
• обеспечивать безопасность персонала путем аварийного останова оборудования при нештатной ситуации.
Отличительные особенности:
• Расширяемая контактная группа: максимально 3 ряда по 3 блок-контакта (всего 9 блок-контактов).
Изделия серии MTB4 соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТРТС 020/2011 «Электромагнитная совместимость технических средств».
Наименование | Значение |
---|---|
Степень защиты по ГОСТ 14254 c фронтальной стороны в смонтированном положении (с лицевой стороны) | IP65 |
Степень защиты со стороны блок-контактов | IP20 |
Степень ударопрочности по ГОСТ EN IEC 62262 | IK07 |
Температурный диапазон |
Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C |
Влажность | до 90%, без образования конденсата |
Предельная высота, не более | 2000 м |
Вибростойкость (при частоте 10-50 Гц) | 15 g |
Номинальный ток термической стойкости(Ith) | 10 А |
Номинальное напряжение изоляции (Ui) | 690 В |
Усилие нажатия кнопки: с 1 NO контактом с 1 NC контактом |
10 Н; 8 Н |
Усилие нажатия кнопки от дополнительно установленного блок-контакта: с 1 NO контактом с 1 NC контактом |
0,8 Н 0,6 Н |
Размер и тип подключаемых проводов: |
Минимальные значения: 1×0,5 мм2 (20 AWG) жесткий или мягкий Максимальные значения: 2×1,5 мм2 (16 AWG) с кабельным наконечником, 1×2,5 мм2 (14 AWG) без кабельного наконечника |
Механическая износостойкость: | |
головка грибовидной кнопки | 3×105 циклов |
головки переключателей с подсветкой | 1×105 циклов |
остальные головки кнопок и переключателей | 3×106 циклов |
Электрический срок службы | 1×105 циклов при переменном напряжении |
Материал изготовления |
Головка - сплав на основе цинка с анодированным покрытием; Толкатель - РВТ (Полибутилентерефталат); Основание - сплав цинка; Контакты - сплав серебра и никеля; Корпус блок-контактов - РВТ (Полибутилентерефталат) |
Толщина стенки шкафа | 1...6 мм |
Ремонтопригодность | Не ремонтопригодны |
Комплектация изделия | Изделие в сборе |
Параметр | Значение |
---|---|
Категории применения | АС-15, DС-13 |
Средняя частота коммутаций | 3600 цикл/час |
Коэффициент загрузки | 0,5 |
Частота переменного тока | 50...60 Гц |
Параметр | Значение |
---|---|
Номинальное напряжение | 220 В AC/DC или 24 В AC/DC |
Срок службы | ≥ 30 000 часов |
Цвет светодиода | зеленый, красный, белый, желтый, синий |
Номинальное рабочее напряжение (Ue), В | Номинальный рабочий ток АС-15, А | Номинальный рабочий ток DС-13, А |
---|---|---|
125 | - | 0.55 |
240 | 3 | - |
250 | - | 0.27 |
380 | 2.5 | - |
Перед монтажом подготовить в щите место под установку изделия с учетом габаритных размеров.
Во время монтажа группы изделий следует соблюдать размеры в соответствии с рисунком ниже.
Расстояния между монтажными отверстиями
Изделие | Размер, мм | ||
---|---|---|---|
A | B, не более | C, не более | |
Стандартная кнопка | Ø 22,3 | 50 | 35 |
Поворотный переключатель с короткой ручкой | Ø 22,3 | 50 | 35 |
Поворотный переключатель с длинной ручкой | Ø 22,3 | 50 | 42 |
Грибовидная кнопка | Ø 22,3 |
Для монтажа изделия следует:
1. Отсоединить головку от основания кнопки. Для этого потянуть за рычажок.
Отсоединение головки
2. Установить изделие в щитУстановка в щит
Для правильности монтажа головки в основание их следует совместить по треугольным меткам до срабатывания зажима.Установка головки
3. Закрутить винт так, чтоб скоба плотно прижалась к обратной стороне щита.Завершение монтажа
Демонтаж изделия следует проводить в обратном порядке.Основание поддерживает установку до трех блок-контактов. Для изделий с подсветкой центральное посадочное место на основании занимает блок подсветки.
Блок-контакт и модуль подсветки монтируются на основание с помощью защелок
Монтаж блок-контакта
Для демонтажа блок-контакта нужно воспользоваться отверткой.Демонтаж блок-контакта
Монтаж блока подсветки производится аналогично блок-контакту. Для демонтажа блока подсветки следует:1. Снять головку.
2. Подцепить отверткой защелку и движением отвертки вверх вывести ее из зацепления.
3. Отделить блок-контакт от основания.
Демонтаж блока подсветки
|
|
Тип контакта (NO установлен слева, а NC-справа) |
Разомкнут | Замкнут | 1 NO |
Замкнут | Разомкнут | 1 NO |
Разомкнут Замкнут |
Замкнут Разомкнут |
1 NO + 1 NO |
|
|
|
Тип контакта |
Замкнут | Разомкнут | Разомкнут | 1 NO установлен слева |
Разомкнут | Замкнут | Разомкнут | 2 NC установлены слева и справа |
Разомкнут | Разомкнут | Замкнут | 1 NO установлен справа |
Замкнут | Замкнут | Разомкнут | 1 NC установлен справа |
Разомкнут | Разомкнут | Замкнут | 1 NC установлен слева |
Замкнут | Разомкнут | Замкнут | 2 NO установлены слева и справа |
