Push-in клеммы MTP Meyertec

Клеммы MTP с зажимами push-in предназначены для подключения проводников в шкафах автоматики путем простого нажатия (защелкивания), без использования специального инструмента. Данная технология позволяет сократить время монтажа и обеспечить надежное электрическое соединение. Рекомендуются для применения в шкафах управления и автоматизации с большим количеством сигналов. Серия клемм MTP предназначена для подключения проводников сечением от 1,5 до 16 мм².
Клеммысоответствуют требованиям ТРТС 004/2011 «О безопасности низковольтного оборудования»

	Сечение 1,5 мм²	Сечение 2,5 мм²	Сечение 4 мм²	Сечение 6 мм²	Сечение 10 мм²	Сечение 16 мм²

Серый цвет	MTP-1,5	MTP-2,5	MTP-4	MTP-6	MTP-10	MTP-16
Синий цвет	MTP-1,5BL	MTP-2,5BL	MTP-4BL	MTP-6BL	MTP-10BL	MTP-16BL
Красный цвет	MTP-1,5RD	MTP-2,5RD	MTP-4RD	MTP-6RD	-	-
Упаковка	35 шт.	20 шт.	15 шт.	10 шт.	10 шт.	6 шт.

Характеристика	Значение
Характеристика	MTP-1,5	MTP-2,5	MTP-4	MTP-6	MTP-10	MTP-16
Расчетное сечение	1,5 мм²	2,5 мм²	4 мм²	6 мм²	10 мм²	16 мм²
Расчетное напряжение	500 В	1000 В		800 В	1000 В
Номинальный ток	17,5 А	24 А	32 А	41 А	57 А	76 А
Пиковое (импульсное) напряжение изоляции	6 кВ	8 кВ
Материал изоляции	PA66
Габаритные размеры	45×3,5×30 мм	48,5×5,2×34 мм	54×6,2×34,2 мм	57,7×8,2×41,4 мм	67,8×8,2×42 мм	79×12×44 мм
Длина снятия изоляции	8 мм	10 мм	12 мм		10-12 мм	18 мм
Сечение жесткого проводника	0,2…1,5 мм²	0,2…4 мм²	0,25…6 мм²	0,5…10 мм²	1…10 мм²	1,5…25 мм²
Сечение гибкого проводника	0,2…1 мм²	0,2…2,5 мм²	0,25…4 мм²	0,5…6 мм²	0,5…6 мм²	0,5…16 мм²
Сечение гибкого проводника с НШВИ	0,2…1 мм²	0,25…2,5 мм²	0,25…4 мм²	0,5…6 мм²	0,5…6 мм²	0,5…16 мм²

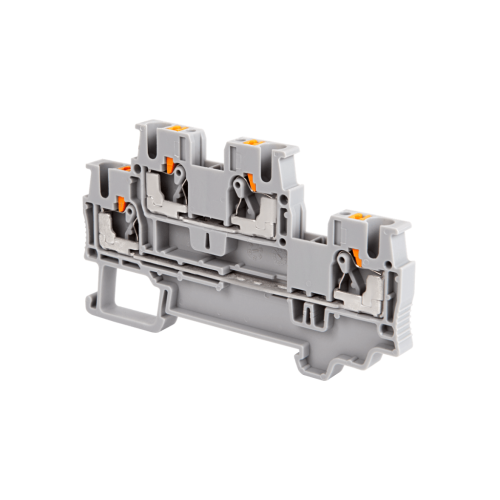

	Двухуровневые клеммы		Трехуровневые клеммы
	Сечение 2,5 мм²	Сечение 4 мм²	Сечение 2,5 мм²

Серый цвет	MTP-D2,5	MTP-D4	MTP-TR2,5
Упаковка	16 шт.	10 шт.	15 шт.

Характеристика	Значение
Характеристика	MTP-D2,5	MTP-TR2,5	MTP-D4
Расчетное сечение	2,5 мм²		4 мм²
Расчетное напряжение	800 В		1000 В
Номинальный ток	24 А		32 А
Габаритные размеры	78×5,2×44,7 мм	115,5×5,2×55,4 мм	84,7×6,2×44,8 мм
Материал изоляции	PA66
Пиковое напряжение	8 кВ
Длина снятия изоляции	10 мм	8-10 мм	10 мм
Сечение жесткого проводника	0,2... 4 мм²		0,2... 6 мм²
Сечение гибкого проводника	0,2... 2,5 мм²		0,2... 4 мм²
Сечение гибкого проводника с НШВИ	0,2... 2,5 мм²		0,2... 4 мм²

	Трехпроводные клеммы		Четырехпроводные клеммы
	Сечение 2,5 мм²	Сечение 4 мм²	Сечение 2,5 мм²	Сечение 4 мм²

Серый цвет	MTP-TO2.5	MTP-TO4	MTP-FO2.5	MTP-FO4
Упаковка	20 шт.	16 шт.	16 шт.	14 шт.

Характеристика	Значение
Характеристика	MTP-TO2,5	MTP-FO2,5	MTP-TO4	MTP-FO4
Расчетное сечение	2,5 мм²		4 мм²
Расчетное напряжение	800 В		1000 В
Номинальный ток	24 А		32 А
Пиковое (импульсное) напряжение изоляции	8 кВ
Материал изоляции	PA66
Габаритные размеры	60×5,2×34 мм	70,5×5,2×34,2 мм	65,5×6,2×34,2 мм	77×6,2×34,2 мм
Длина снятия изоляции	10 мм	8-10 мм	10 мм	8-10 мм
Сечение жесткого проводника	0,2…4 мм²		0,2…6 мм²
Сечение гибкого проводника	0,2…2,5 мм²		0,2…4 мм²
Сечение гибкого проводника с НШВИ	0,2…2,5 мм²		0,2…4 мм²

	Сечение 1,5 мм²	Сечение 2,5 мм²	Сечение 2,5 мм²	Сечение 4 мм²	Сечение 4 мм²	Сечение 6 мм²	Сечение 10 мм²	Сечение 16 мм²

Желто-зеленый	MTP-1,5PE	MTP-2,5PE	MTP-D2,5PE	MTP-D4PE	MTP-4PE	. MTP-6PE	MTP-10PE	MTP16PE
Упаковка	35 шт.	20 шт.	16 шт.	10 шт.	15 шт.	10 шт.	10 шт.	6 шт.

Характеристика	Значение
Характеристика	MTP-1,5РЕ	MTP-2,5РЕ	MTP-D2,5РЕ	MTP-4РЕ	MTP-D4РЕ	MTP-6РЕ	MTP-10РЕ	MTP-16РЕ
Расчетное сечение	1,5 мм²	2,5 мм²		4 мм²		6 мм²	10 мм²	16 мм²
Пиковое (импульсное) напряжение изоляции	6 кВ	8 кВ
Габаритные размеры	45×3,5×30 мм	48,5×5,2×34 мм	78×5,2×44,8 мм	54×6,2×34,2 мм	84,7×6,2× 44,2 мм	57,7×8,2× 41,4 мм	67,8×10×42 мм	79×12×44 мм
Длина снятия изоляции	8 мм	10 мм	8-10 мм	12 мм			10-12 мм	18 мм
Сечение жесткого проводника	0,2…1,5 мм²	0,2…4 мм²		0,25…6 мм²		0,5…10 мм²	1…10 мм²	1…10 мм²
Сечение гибкого проводника	0,2…1 мм²	0,2…2,5 мм²		0,25…4 мм²		0,5…6 мм²	0,5…6 мм²	0,5…16 мм²
Сечение гибкого проводника с НШВИ	0,2…1 мм²	0,2…2,5 мм²		0,25…4 мм²		0,5…6 мм²	0,5…6 мм²	2 0,5…16 мм²
Материал изоляции	PA66

	Сечение 4 мм²

Серый цвет	MTP-4F	MTP-4F24	MTP-4F220
Упаковка	12 шт.	12 шт.	12 шт.

Характеристика	Значение
Характеристика	MTP-4F	MTP-4F24	MTP-4F220
Расчетное сечение	4 мм²
Расчетное напряжение	1000 В	24 В	220 В
Номинальный ток	6,3 А
Длина×Ширина×Высота	67,2×8,2×40,4 мм
Пиковое (импульсное) напряжение (изоляции)	8 кВ
Длина снятия изоляции	12 мм
Сечение жесткого проводника	0,2…6 мм²
Сечение гибкого проводника	0,2…4 мм²
Сечение гибкого проводника с НШВИ	0,2…4 мм²
Типоразмер предохранителя	5 × 20 мм
Материал изоляции	PA66
Типоразмер совместимых предохранителей:	5×20 мм с номинальным током до 6,3 А

ПРИМЕЧАНИЕ
Предохранитель не входит в комплект поставки.

	Сечение 4 мм²

Серый цвет	MTP-4KS
Упаковка	14 шт.

Характеристика	Значение
Характеристика	MTP-4KS
Расчетное сечение	4 мм²
Расчетное напряжение	1000 В
Номинальный ток	20 А
Габаритные размеры	73,1×6,2×34,2 мм
Материал изоляции	РА66
Пиковое напряжение	8 кВ
Длина снятия изоляции	10-12 мм
Сечение жесткого проводника	0,2…6 мм²
Сечение гибкого проводника	0,2…4 мм²
Сечение гибкого проводника с НШВИ	0,2…4 мм²

	Сечение 1.5 мм²	Сечение 2.5 мм²

Серый цвет	MTP-IO1.5	MTP-DIO2.5
Упаковка	15 шт.	10 шт.

Характеристика	Значение
Характеристика	MTP-IO1.5	MTP-DIO2.5
Расчетное сечение	1,5 мм²	2,5 мм²
Расчетное напряжение	250 В
Номинальный ток	13,5 А	20 А
Габаритные размеры	84,2 × 3,5 × 39,2 мм	84,2 × 7 ×39,2 мм
Материал изоляции	РА66
Пиковое напряжение	4 кВ
Длина снятия изоляции	8 мм	10 мм
Сечение жесткого проводника	0,2... 1,5 мм²	0,2... 6 мм²
Сечение гибкого проводника	0,5... 1 мм²	0,2... 4 мм²
Сечение гибкого проводника с НШВИ	0,2... 1 мм²	0,2... 4 мм²

Маркировка MTP-IOML (символы +/-) предназначена для удобства визуализации подключения проводников к клеммам.
Данная маркировка используется с клеммами для подключения датчиков и исполнительных устройств MTP-DIO2.5, MTP-IO1.5.

Применяются для распределения потенциала между клеммами.
Пружинные клеммы MTS имеют два ряда для установки перемычек.
Блоки перемычек поставляются в упаковках по 10 штук.

Тип клемм	2 контакта	3 контакта	10 контактов
Клеммы сечением 2,5 мм²	MTS-J225	MTS-J325	MTS-J1025
Клеммы сечением 4 мм²	MTS-J24	MTS-J34	MTS-J104
Клеммы сечением 6 мм²	MTS-J26	MTS-J36	MTS-J106
Клеммы сечением 10 мм²	MTS-J210	-	-
Клеммы сечением 16 мм²	MTS-J216	-	-

Модель	Заглушки	Картинка
MTP-P1.5	Заглушка для одноуровневых клемм push-in, 1.5 мм², серая (уп. 20 шт.)
MTP-PBL1.5	Заглушка для одноуровневых клемм push-in, 1.5 мм², синяя (уп. 20 шт.)
MTP-P2.5	Заглушка для одноуровневых клемм push-in, 2.5 мм², серая (уп. 20 шт.)
MTP-PBL2.5	Заглушка для одноуровневых клемм push-in, 2.5 мм², синяя (уп. 20 шт.)
MTP-PD2.5	Заглушка для двухуровневых клемм push-in, 2.5 мм² (уп. 20 шт.)
MTP-PTR	Заглушка для трехуровневых клемм push-in, 2.5 мм² (уп. 20 шт.)
MTP-PTO2.5	Заглушка для трехпроводных клемм push-in, 2.5 мм² (уп. 20 шт.)
MTP-PFO2.5	Заглушка для четырехпроводных клемм push-in, 2.5 мм² (уп. 20 шт.)
MTP-P4	Заглушка для одноуровневых клемм push-in, 4 мм², серая (уп. 20 шт.)
MTP-PBL4	Заглушка для одноуровневых клемм push-in, 4 мм², синяя (уп. 20 шт.)
MTP-PTO4	Заглушка для трехпроводных клемм push-in, 4 мм² (уп. 20 шт.)
MTP-PFO4	Заглушка для четырехпроводных клемм push-in, 4 мм² (уп. 20 шт.)
MTP-PD4	Заглушка для двухуровневых клемм push-in, 4 мм² (уп. 20 шт.)
MTP-PF4	Заглушка клемм push-in c держателем предохранителя, 4 мм² (уп. 20 шт.)
MTP-PKS	Заглушка клемм push-in c ножевым размыкателем, 4мм² (уп. 20 шт.)
MTP-P6	Заглушка для одноуровневых клемм push-in, 6 мм², серая (уп. 20 шт.)
MTP-PBL6	Заглушка для одноуровневых клемм push-in, 6 мм², синяя (уп. 20 шт.)
MTP-P10	Заглушка для одноуровневых клемм push-in, 10 мм², серая (уп. 20 шт.)
MTP-PBL10	Заглушка для одноуровневых клемм push-in, 10 мм², синяя (уп. 20 шт.)
MTP-P16	Заглушка для одноуровневых клемм push-in,16 мм², серая (уп. 20 шт.)
MTP-PBL16	Заглушка для одноуровневых клемм push-in, 16 мм², синяя (уп. 20 шт.)
MTP-PIO	Заглушка для клемм push-in IO, серая, (уп.15 шт.)
