Описание
Клеммы пружинные MTS Meyertec
Пружинные клеммы MTS предназначены для упрощения подключения проводников в шкафах автоматизации, управления и распределения электроэнергии. Клеммы обеспечивают безопасное и надежное соединение проводников сечением от 2,5 до 16 мм2. Пружина из нержавеющей стали создает равномерное давление на проводник и обеспечивает надежный контакт в течение всего времени эксплуатации.
Преимущества
• Надежный вибростойкий контакт.• Экономия времени монтажа в сравнении с винтовыми клеммами.
• Двойной ряд для установки перемычек.
• Корпус клемм из негорючего пластика.
Применение пружинных клемм по сравнению с винтовыми позволяет сократить время монтажа – достаточно установить отвертку в контактную колодку и подключить проводник.
Одноуровневые пружинные клеммы MTS применяются для подключения проводников в шкафах управления. Фронтальное подключение проводников обеспечивает дополнительное удобство и скорость монтажа.
| Картинка | Цвет | Артикул | ||||
|---|---|---|---|---|---|---|
|
|
Серый | MTS-2.5 | MTS-4 | MTS-6 | MTS-10 | MTS-16 |
| Синий | MTS-2.5BL | MTS-4BL | MTS-6BL | MTS-10BL | MTS-16BL | |
| Красный | MTS-2.5RD | MTS-4RD | MTS-6RD | - | - | |
| Упаковка | 25 шт. | 15 шт. | 12 шт. | 10 шт. | 6 шт. | |
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Для модели | MTS-2.5 | MTS-4 | MTS-6 | MTS-10 | MTS-16 |
| Расчетное сечение, мм² | 2.5 | 4 | 6 | 10 | 16 |
| Номинальное напряжение, В | 800 | ||||
| Номинальный ток, А | 24 | 32 | 41 | 57 | 76 |
| Длина × Ширина × Высота, мм | 48.5 × 5.2 × 36.5 | 56 × 6.2 × 36.5 | 69.5 x 8.2 x 43.5 | 69.5 x 10 x 43.5 | 78 x 12 x 43.5 |
| Пиковое (импульсное) напряжение, кВ | 8 | ||||
| Тип монтажа (DIN-рейка) |
TH (TS) 35x7.5 TH (TS) 35x15 |
||||
| Подключение по стандарту | IEC 60947-7-1 | ||||
| Длина снятия изоляции, мм | 10 | 12 | |||
| Сечение жесткого провода, мм² | 0.25…4 | 0.25…6 | 0.5…10 | 1.5…16 | 1.5…25 |
| Сечение гибкого провода, мм² | 0.25…2.5 | 0.25…4 | 0.5…6 | 1.5…10 | 1.5…16 |
| Сечение гибкого провода с НШВИ, мм² | 0.25…2.5 | 0.25…4 | 0.5…6 | 1.5…10 | 1.5…16 |
| Материал изоляции (PA66) | PA66 | ||||
| Температура эксплуатации | от -40 до +100 ℃ | ||||
Двухуровневые пружинные клеммы MTS применяются в шкафах автоматики с высокой плотностью монтажа для экономии места на DIN-рейке. Оба уровня имеют монтажное отверстие для установки перемычек.
| Картинка | Цвет | Артикул | |
|---|---|---|---|
|
|
Серый | MTS-D2.5 | MTS-D4 |
| Упаковка | 10 шт. | 10 шт. | |
| Параметр | Значение | |
|---|---|---|
| Для модели | MTS-D2.5 | MTS-D4 |
| Расчетное сечение, мм² | 2.5 | 4 |
| Номинальное напряжение, В | 500 | |
| Номинальный ток, А | 24 | 32 |
| Длина × Ширина × Высота, мм | 67.5 × 5.2 × 47.5 | 93.5 × 6.2 × 47.5 |
| Пиковое (импульсное) напряжение, кВ | 6 | |
| Тип монтажа (DIN-рейка) |
TH (TS) 35x7.5 TH (TS) 35x15 |
|
| Подключение по стандарту | IEC 60947-7-1 | |
| Длина снятия изоляции | 10 | 12 |
| Сечение жесткого провода, мм² | 0.25…4 | 0.25…6 |
| Сечение гибкого провода, мм² | 0.25…2.5 | 0.25…4 |
| Сечение гибкого провода с НШВИ, мм² | 0.25…2.5 | 0.25…4 |
| Материал изоляции (PA66) | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ | |

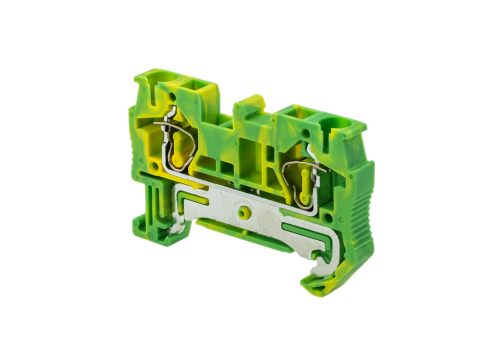

Заземляющие пружинные клеммы MTS применяются для подключения защитных заземляющих проводников. Клемма фиксируется на DIN-рейке простым защелкиванием без использования инструментов.
| MTS-2.5PE | MTS-4PE | MTS-6PE | MTS-10PE | MTS-16PE | MTS-D2.5PE | MTS-D4PE | |
|---|---|---|---|---|---|---|---|
|
Желтый Зеленый |
|
|
|
|
|
|
|
| Упаковка | 20 шт. | 15 шт. | 12 шт. | 10 шт. | 6 шт. | 10 шт. | 10 шт. |
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Для модели | MTS-2.5PE | MTS-4PE | MTS-6PE | MTS-10PE | MTS-16PE | MTS-D2.5PE | MTS-D4PE |
| Расчетное сечение, мм² | 2.5 | 4 | 6 | 10 | 16 | 2.5 | 4 |
| Длина × Ширина × Высота, мм | 48.5 × 5.2 × 36.5 | 56 × 6,2 × 36,5 | 69.5 x 8.2 x 43.5 | 69.5 x 10 x 43.5 | 78 × 12 × 43.5 | 67.5 × 5.2 × 47.5 | 93.5 × 6.2 × 47.5 |
| Пиковое (импульсное) напряжение, кВ | 8 | 6 | |||||
| Тип монтажа (DIN-рейка) |
TH (TS) 35x7.5 TH (TS) 35x15 |
||||||
| Подключение по стандарту | IEC 60947-7-1 | ||||||
| Длина снятия изоляции, мм | 10 | 12 | 10 | 12 | |||
| Сечение жесткого провода, мм² | 0.25…4 | 0.5…10 | 1.5…16 | 1.5…25 | 0.2…4 | 0.2…6 | |
| Сечение гибкого провода, мм² | 0.25…2.5 | 0.5…6 | 1.5…10 | 1.5…16 | 0.2…2.5 | 0.2…4 | |
| Сечение гибкого провода с НШВИ, мм² | 0.25…2.5 | 0.5…6 | 1.5…10 | 1.5…16 | 0.2…2.5 | 0.2…4 | |
| Материал изоляции (PA66) | PA66 | ||||||
| Температура эксплуатации | от -40 до +100 ℃ | ||||||
Клеммы пружинные MTS c держателем предохранителя устанавливаются в шкафах автоматики для защиты вторичных цепей от перегрузки и коротких замыканий.
| MTS-2.5F | MTS-4F | MTS-4F24 | MTS-4F220 | |
|---|---|---|---|---|
| Серый цвет |
|
|
|
|
| Упаковка | 15 шт. | 16 шт. | 16 шт. | 16 шт. |
| Параметр | Значение | |||
|---|---|---|---|---|
| Для модели | MTS-2.5F | MTS-4F | MTS-4F24 | MTS-4F220 |
| Расчетное сечение, мм² | 2.5 | 4 | ||
| Номинальное напряжение, В | 250 | 800 | 24 | 220 |
| Номинальный ток, А | 6.3 | |||
| Длина × Ширина × Высота, мм | 60.5 × 6 × 62.2 | 64.3 × 6.2 × 58.4 | ||
| Пиковое (импульсное) напряжение, кВ | 4 | 8 | ||
| Тип монтажа (DIN-рейка) |
TH (TS) 35x7.5 TH (TS) 35x15 | |||
| Подключение по стандарту | IEC 60947-7-1 | |||
| Длина снятия изоляции, мм | 10 | 12 | ||
| Сечение жесткого провода, мм² | 0.25…4 | 0.5…6 | 0.2…6 | |
| Сечение гибкого провода, мм² | 0.25…2.5 | 0.5…4 | 0.2…4 | |
| Сечение гибкого провода с НШВИ, мм² | 0.25…2.5 | 0.5…4 | 0.2…4 | |
| Материал изоляции (PA66) | PA66 | |||
| Температура эксплуатации | от -40 до +100 ℃ | |||
Трехпроводные и четырехпроводные пружинные клеммы MTS применяются для объединения нескольких проводников с одинаковым сечением.
| Трехпроводная | Четырехпроводная | |||
|---|---|---|---|---|
|
|
|
|
| |
| Серый цвет | MTS-TO2.5 | MTS-TO4 | MTS-FO2.5 | MTS-FO4 |
|---|---|---|---|---|
| Упаковка | 20 шт. | 15 шт. | 15 шт. | 15 шт. |
| Параметр | Значение | |||
|---|---|---|---|---|
| Для модели | MTS-TO2.5 | MTS-TO4 | MTS-FO2.5 | MTS-FO4 |
| Расчетное сечение, мм² | 2.5 | 4 | 2.5 | 4 |
| Номинальное напряжение, В | 800 | |||
| Номинальный ток, А | 24 | 32 | 24 | 32 |
| Длина × Ширина × Высота, мм | 60.5 x 5.2 x 36.5 | 71.5 × 6.2 × 36.5 | 72 × 5.2 × 36.5 | 87.3 × 6.2 × 36.5 |
| Пиковое (импульсное) напряжение, кВ | 8 | |||
| Тип монтажа (DIN-рейка) |
TH (TS) 35x7.5 TH (TS) 35x15 | |||
| Подключение по стандарту | IEC 60947-7-1 | |||
| Длина снятия изоляции, мм | 10 | 12 | 10 | |
| Сечение жесткого провода, мм² | 0.2…4 | 0.5…6 | 0.25…4 | 0.25…6 |
| Сечение гибкого провода, мм² | 0.2…2.5 | 0.5…4 | 0.25…2.5 | 0.25…4 |
| Сечение гибкого провода с НШВИ, мм² | 0.2…2.5 | 0.5…4 | 0.25…2.5 | 0.25…4 |
| Материал изоляции | PA66 | |||
| Температура эксплуатации | от -40 до +100 ℃ | |||
|
|
Маркировка предназначена для визуализации подключения проводников к клеммам. Пружинные клеммы MTS имеют два типа маркировки - боковую и фронтальную. Фронтальная маркировка В качестве фронтальной маркировки для пружинных клемм MTS можно использовать маркировку соответствующего сечения от винтовых клемм MTU. Боковая маркировка Указана в таблице. |
| Символы маркировки | Артикул | ||
|---|---|---|---|
| Для клемм сечением 2,5 мм² | Для клемм сечением 4 мм² | Для клемм сечением 6 мм² | |
| Пустая | MTS-2.5MC | MTS-4MC | MTS-6MC |
| L1, L2, L3, N, PE | MTS-2.5ML | MTS-4ML | MTS-6ML |
| 1-10 | MTS-2.5M110 | MTS-4M110 | MTS-6M110 |
| 11-20 | MTS-2.5M1120 | MTS-4M1120 | MTS-6M1120 |
| 21-30 | MTS-2.5M2130 | MTS-4M2130 | MTS-6M2130 |
| 31-40 | MTS-2.5M3140 | MTS-4M3140 | MTS-6M3140 |
| 41-50 | MTS-2.5M4150 | MTS-4M4150 | MTS-6M4150 |
| 1-100 | MTS-2.5M1100 | MTS-4M1100 | MTS-6M1100 |
|
|
Применяются для распределения потенциала между клеммами. Пружинные клеммы MTS имеют два ряда для установки перемычек. Блоки перемычек поставляются в упаковках по 10 штук. |
| Тип клемм | 2 контакта | 3 контакта | 10 контактов |
|---|---|---|---|
| Клеммы сечением 2,5 мм² | MTS-J225 | MTS-J325 | MTS-J1025 |
| Клеммы сечением 4 мм² | MTS-J24 | MTS-J34 | MTS-J104 |
| Клеммы сечением 6 мм² | MTS-J26 | MTS-J36 | MTS-J106 |
| Клеммы сечением 10 мм² | MTS-J210 | - | - |
| Клеммы сечением 16 мм² | MTS-J216 | - | - |
|
|
Предназначены для закрытия токоведущей части винтовых клемм. Поставляются в упаковках по 20 штук. |
| Тип клемм | Серый цвет | Синий цвет |
|---|---|---|
| Одноуровневые 2,5 мм² | MTS-P2.5 | MTS-PBL2.5 |
| Одноуровневые 4 мм² | MTS-P4 | MTS-PBL4 |
| Одноуровневые 6 мм² | MTS-P6 | MTS-PBL6 |
| Одноуровневые 16 мм² | MTS-P16 | MTS-PBL16 |
| Двухуровневые 2,5 мм² | MTS-PD2.5 | - |
| Двухуровневые 4 мм² | MTS-PD4 | - |
| Трехпроводные 2,5 мм² | MTS-PTO2.5 | - |
| Трехпроводные 4 мм² | MTS-PTO | - |
| Четырехпроводные 2,5 мм² | MTS-PFO2.5 | - |
| Четырехпроводные 4 мм² | MTS-PFO4 | - |
| С держателем предохранителя 2,5 мм² | MTS-PF | |
| С размыкателем, с предохранителем, 4 мм² | MTS-PF4 | - |
