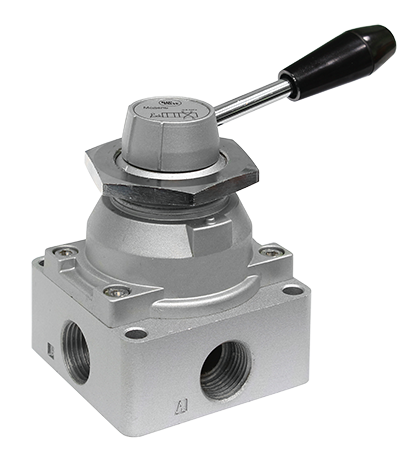

Поворотные пневматические распределители Kipvalve серии Е с ручным управлением
Используются для управления оборудованием, использующим энергию сжатого воздуха: цилиндрами, клапанами, приводами.
Присоединение: изготавливаются с присоединительными резьбами G1/2, G3/8, G1/4.
Управление: осуществляется посредством перемещения поворотной рукояти.
Конструкция: относятся к распределителям золотникового типа прямого действия.
Функции переключения: серия включает 4-линейные модификации с 2 и 3 позициями.
Монтаж:
- На поверхность. Крепление через отверстия в корпусе,
- В отверстие на панели (диаметр монтажного отверстия 34,5 мм для распределителей 2 габарита; 40,5 мм для распределителей 3 габарита). Крепление с помощью гайки, поставляемой в комплекте с распределителем.
Габарит корпуса: выпускаются в корпусах двух габаритов.
| Параметр | Значение |
|---|---|
| Габарит корпуса | 2, 3 |
| Конструкция | Золотникового типа прямого действия |
| Рабочее давление | 0…10 бар |
| Максимально допустимое давление | 12 бар |
| Рабочая среда | Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла |
| Температура окружающей среды | -20…70°C |
| Материал корпуса | Алюминий |
| Монтаж |
- На поверхность. Крепление через отверстия в корпусе, - В отверстие на панели (диаметр монтажного отверстия 34,5 мм для распределителей 2 габарита, 40,5 мм для распределителей 3 габарита). Крепление с помощью гайки, поставляемой в комплекте с распределителем. |
| Серия | Е |
| Тип | 4/2 |
| Особенности конструкции | прямого действия |
| Схема распределителя |
|
| Модель распределителя | Присоединение | Kv, м3/час | Расход, нл/мин* | Габаритный чертеж | ||
|---|---|---|---|---|---|---|
| Порт питания | Выходные порты | Порты выхлопа | ||||
| E42-3042 | G 1/2 | G 1/2 | G 1/2 | 1,02 | 1041 |
|
| E43-3042 | G 3/8 | G 3/8 | G 3/8 | 1,02 | 1040 |
|
| E44-2042 | G 1/4 | G 1/4 | G 1/4 | 0,64 | 655 |
|
Примечание:
*Значение расхода среды через распределитель приведено для следующих условий:
- Рабочая среда - воздух
- Температура - 20°C
- Входное давление - 6 бар
- Выходное давление - 5 бар
- Коэффициент пропускной способности - значение Кv, приведенное для распределителя в таблице характеристик
| Серия | Е |
| Тип | 4/3 |
| Особенности конструкции | прямого действия, закрытая центральная позиция |
| Схема распределителя |
|
| Модель распределителя | Присоединение | Kv, м3/час | Расход, нл/мин* | Габаритный чертеж | ||
|---|---|---|---|---|---|---|
| Порт питания | Выходные порты | Порты выхлопа | ||||
| E42-3043C-L | G 1/2 | G 1/2 | G 1/2 | 1,02 | 1041 |
|
| E43-3043C-L | G 3/8 | G 3/8 | G 3/8 | 1,02 | 1040 |
|
| E44-2043C-L | G 1/4 | G 1/4 | G 1/4 | 0,64 | 655 |
|
Примечание:
*Значение расхода среды через распределитель приведено для следующих условий:
- Рабочая среда - воздух
- Температура - 20°C
- Входное давление - 6 бар
- Выходное давление - 5 бар
- Коэффициент пропускной способности - значение Кv, приведенное для распределителя в таблице характеристик
