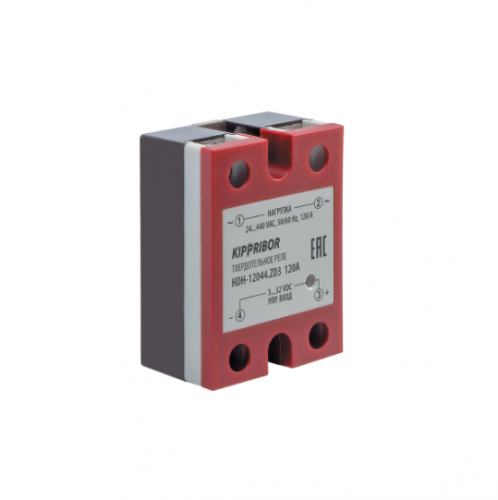

HDH-xx44.ZD3 [M02] твердотельные реле в стандартном корпусе для коммутации мощной нагрузки
Описание
HDH-xx44.ZD3 [M02] твердотельные реле в стандартном корпусе для коммутации мощной нагрузки
Особенности управления и коммутации нагрузки
- Широкий диапазон управляющего сигнала: 3…32 VDC.
- Тип нагрузки и рекомендуемые пределы тока коммутации:
- максимальный ток нагрузки от 60 до 120 А (в зависимости от модификации);
- резистивная нагрузка от 45 до 90 А (в зависимости от модификации);
- индуктивная нагрузка от 6 до 12 А (в зависимости от модификации).
- Широкий диапазон коммутируемого напряжения 40…440 VAC.
- Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
- Высокое значение пикового напряжения 900 VAC (9 класс).
- Подходят для коммутации как однофазной, так и трехфазной нагрузки.
- Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
- звезда;
- звезда с нейтралью;
- треугольник.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Модификация ТТР |
Рекомендуемый предельный ток нагрузки |
Максимально допустимый | |
резистивная нагрузка |
индуктивная нагрузка | ||
HDH-6044.ZD3 |
45 А |
6 А |
60 А |
HDH-8044.ZD3 |
60 А |
8 А |
80 А |
HDH-10044.ZD3 |
75 А |
10 А |
100 А |
HDH-12044.ZD3 |
90 А |
12 А |
120 А |
Конструктивные особенности твердотельных реле серий HDH-xx44.ZD3
ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР HDH-xx44.ZD3 применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.
- Использование в конструкции ТТР особых силовых ключей тиристоров SCR-типа*.
- Сочетание таких тиристоров с основанием из меди, обладающим отличной теплопроводностью.
- Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
- Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
- Корпус ТТР HDH-xx44.ZD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
* - полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
Параметр |
Значение |
Тип коммутируемого тока |
Переменный ток |
Тип коммутируемой сети |
Однофазная; Трехфазная* |
Допустимые схемы включения для трехфазной нагрузки |
"Звезда", "Звезда с нейтралью", "Треугольник" |
Тип коммутируемой нагрузки |
Резистивная; Индуктивная |
Коммутируемое напряжение |
40…440 VAC |
Управляющий сигнал |
Дискретный сигнал напряжения 3…32 VDC |
Входное сопротивление |
900 Ом |
Пороги включения/выключения |
Порог включения 3 VDC; Порог отключения 1 VDC |
Тип выходных силовых элементов |
тиристоры SCR-типа на керамической подложке |
Вид коммутации |
Коммутация при переходе через 0 |
Максимальное пиковое напряжение |
9 класс (900 VAC) |
Потребляемый ток в цепи управления |
6…25 мА |
Падение напряжения на реле во включенном состоянии |
≤1,6 VAC |
Время переключения реле |
≤10 мс (при частоте 50 Гц) |
Максимальная частота коммутации |
50 Гц |
Ток утечки в коммутируемой цепи |
≤10 мА |
Сопротивление изоляции |
500 МОм (при 500 VDC) |
Электрическая прочность изоляции |
Соответствует стандартам UL1577 (2500 V в течение одной минуты) |
* - для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу. | |
Условия эксплуатации твердотельных реле серий HDH-xx44.ZD3 (согласно ГОСТ 15150) | |
Температура окружающего воздуха |
-30…+70° С |
Атмосферное давление |
84…106,7 кПа |
Относительная влажность |
≤80 % (при +25 °С и ниже без конденсации влаги) |
Схемы включения в цепь коммутации |
Габаритные размеры |
Габаритные размеры и масса |
57,2×43,5×29 мм; ≤150 гр. |
Материал основания |
Медь, гальванизированная никелем |
Индикация |
Светодиод для контроля наличия входного сигнала |
Тип монтажа |
Крепление винтами на плоскость на радиатор с вентилятором |
Рекомендации по схеме включения |
при управлении индуктивной нагрузкой необходимо установить |
