Счетчик импульсов с преобразованием физической величины ОВЕН СИ20
Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и т.п.
Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и т.д.)
Счетчик импульсов ОВЕН СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.
К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.

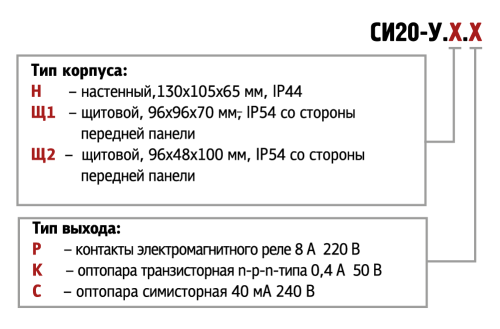

Цифровой счетчик импульсов СИ20 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Основные функциональные возможности
- Прямой счет импульсов, поступающих от подключенного к прибору датчика.
- Перевод количества импульсов в реальные единицы измерения продукции.
- Выбор позиции десятичной точки.
- Коэффициент масштабирования.
- Два режима работы выходных устройств: «Дозатор», «Сигнализатор».
- Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
- Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, коммутационными устройствами.
- Встроенный источник питания датчиков - 24В.
- Управление нагрузкой с помощью одного выходного устройства.
- Сохранение результатов счета при отключении питания.
- Программирование с кнопок на лицевой панели прибора.
- Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.
Наименование | Значение |
---|---|
Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, В | от 20 до 34 |
Диапазон напряжений питания переменного тока СИ20-У.Х.Х, В |
от 90 до 264 от 47 до 63 |
Максимальная потребляемая мощность, не более, ВА | 5 |
Максимальная частота входных импульсов, Гц | 2500 |
Длительность входных импульсов, мкс, не менее | 200 |
Диапазон значения множителя | 0,00001...99999 |
Частота входного фильтра | 1…2500 |
Подключаемые датчики |
- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); - n-p-n-типа с открытым коллекторным выходом; - p-n-p-типа. |
Номинальное напряжение питания датчиков, В | 24 |
Нестабильность напряжения питания датчиков, % | 10 |
Максимальный ток нагрузки источника питания датчиков, мА, не более | 50 |
Количество разрядов цифрового индикатора | 6 |
Габаритные размеры прибора: | |
- настенный (Н) | 130×105×65 |
- щитовой (Щ1) | 96×96×65 |
- щитовой (Щ2) | 96×48×100 |
Степень защиты корпуса | Настенный-IP44, Щитовой-IP54 |
Масса, кг, не более | 1 |
Средний срок службы, лет, не менее | 8 |
Межповерочный интервал, лет | 2 |
Условия эксплуатации счетчика импульсов ОВЕН СИ20
- Закрытые взрывобезопасные помещения без агрессивных паров и газов
- Температура окружающего воздуха от -20 до +70 °С
- Верхней предел относительной влажности 95% при +35 °С без конденсации влаги
- Атмосферное давление от 84…106,7 кПа
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
Схема подключения нагрузки к ВУ типа Р |
Схема подключения нагрузки к ВУ типа К |
Схема подключения силового симистора к ВУ типа С |
Схема подключения к ВУ типа С двух тиристоров, подключенных встречно-параллельно |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
Бесконтактный датчик NPN | Скачать PDF | Скачать DWG |
Бесконтактный датчик PNP | Скачать PDF | Скачать DWG |
Концевой выключатель | Скачать PDF | Скачать DWG |
Попловковый датчик уровня | Скачать PDF | Скачать DWG |
Лампа сигнализации 220(Р) | Скачать PDF | Скачать DWG |
Промежуточное реле 24В(К) | Скачать PDF | Скачать DWG |
Симистор управление(С) | Скачать PDF | Скачать DWG |
2D Модель СИ20-Н.Х | Скачать PDF | Скачать DWG |
3D Модель СИ20-Н.Х | Скачать PDF | Скачать STEP |
2D Модель СИ20-Щ1.Х | Скачать PDF | Скачать DWG |
3D Модель СИ20-Щ1.Х | Скачать PDF | Скачать STEP |
2D Модель СИ20-Щ2.X | Скачать PDF | Скачать DWG |
3D Модель СИ20-Щ2.X | Скачать PDF | Скачать STEP |
- Прибор СИ20
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
