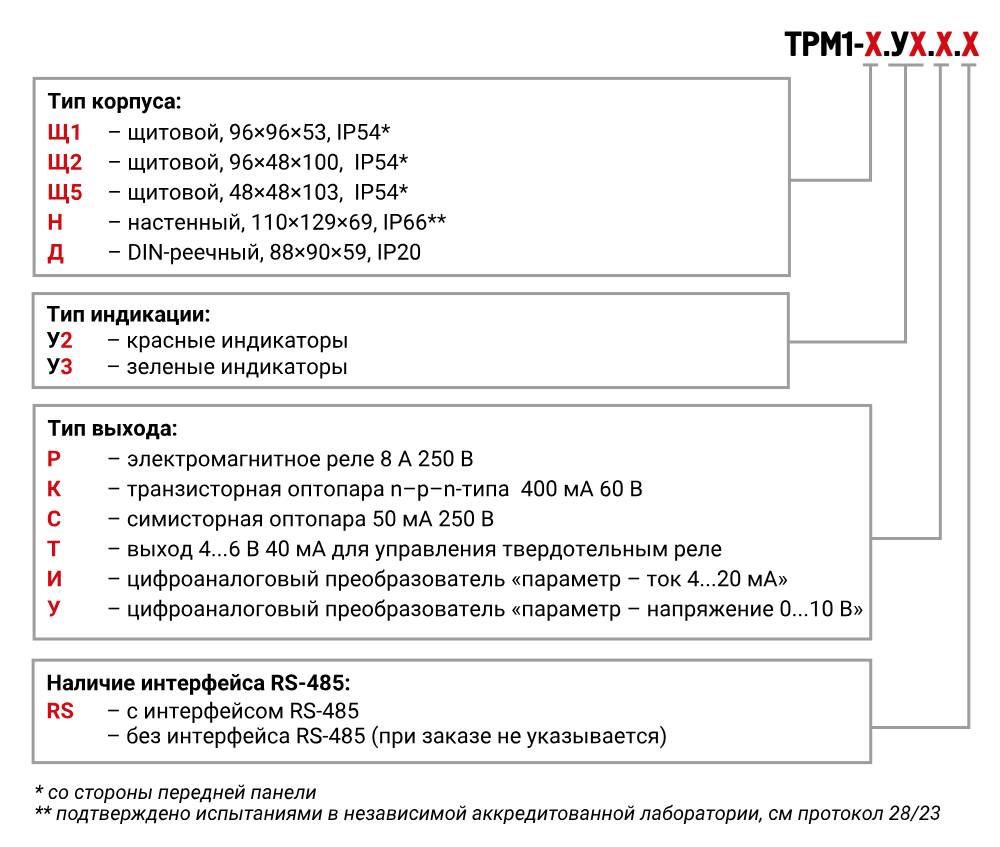

ТРМ1 - X . У Х . Х Х

Тип корпуса

Щ1

Щитовой, 96х96х65 мм, IP54

Щ2

Щитовой, 96х48х100 мм, IP54

Щ5

Щитовой, 48х48х102 мм, IP54

DIN-реечный, 72х90х58 мм, IP20

Настенный, 129×110×69 мм, IP66

Тип выхода

Электромагнитное реле 8 А 220 В

Транзисторная оптопара n-p-n-типа 400 мА 60 В

Симисторная оптопара 50 мА 250 В

Выход 4…6 В 25 мА для управления твердотельным реле

Цифроаналоговый преобразователь «параметр - ток 4…20 мА»

Цифроаналоговый преобразователь «параметр - напряжение 0…10 В»

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

ТРМ1 обновленный одноканальный измеритель-регулятор с RS-485

ТРМ1 - универсальный промышленный терморегулятор, предназначенный для измерения, регистрации и автоматического регулирования температуры и других физических параметров по одному каналу. Совместим со всеми распространенными типами датчиков в РФ и СНГ. Этот цифровой регулятор подходит для различных задач автоматического регулирования и сигнализации, включая использование в печах, сушильных шкафах, системах обогрева и отопления на пищевых предприятиях, объектах ЖКХ и в металлургии.

ТРМ1 зарегистрирован в Государственном реестре средств измерений России и поставляется с первичной поверкой, включенной в стоимость. Он также имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.

Функциональные возможности

Измерение и регулирование:
- Управление физическими величинами по одному каналу
- Поддержка всех распространенных датчиков
Контроль и безопасность:
- Контроль обрыва связи с исполнительными механизмами
- Сигнализация о выходе измеряемой величины за заданные пределы
Регистрация и управление:
- Управление исполнительными механизмами с использованием сигналов 4…20 мА или 0…10 В
Ручной режим:
- Возможность ручного управления исполнительными механизмами
Интеграция:
- Возможность интеграции в системы диспетчеризации

ТРМ1 обеспечивает надежное и точное управление температурой и другими параметрами, делая его идеальным решением для широкого спектра промышленных приложений.

Преимущества

Простота

Приборы с ограниченным набором функций просты в настройке и подключении. Для их работы не требуется программирование или знание сложных программ. Достаточно указать тип датчика, выбрать логику управления и задать уставку регулирования или сигнализации.

Сертификаты

Прибор отечественного производства, внесенный в госреестр средств измерений. Имеет декларацию ЕАС и сертификат РМРС (Свидетельство о типовом одобрении морского регистра судоходства), что делает его идеальным для проектов по импортозамещению.

Параметр	Значение
Напряжение питания переменного тока	~90…264 В (номинальное 230 В)
Частота напряжения питания	50, 60 Гц
Потребляемая мощность	Не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей	24 ± 2,4 В (только для исполнения без RS-485)
Максимально допустимый ток источника питания	50 мА
Универсальный вход
Количество универсальных входов	1
Типы входных датчиков и сигналов	см. таблицу «Характеристики измерительных датчиков»
Время опроса входа:	Не более 1 секунды
Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей с включенной компенсацией холодного спая	±0,5 %
- для остальных видов датчиков	±0,25 %
Выходные устройства
Количество выходных устройств	1
Типы выходных устройств	Р, К, С, Т, И, У
Корпус
Щитовой Щ1	96×96×53, IP54*
Щитовой Щ2	96×48×100, IP54*
Щитовой Щ5	48×48×103, IP54*
Настенный Н	110×129×69, IP66**
DIN-реечный	88×90×59, IP20
* со стороны передней панели ** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23
Условия эксплуатации
Температура окружающего воздуха	-40...+50 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)	Не более 85 %

Обозначение	Тип датчика	Диапазон измерений	Разрешающая способность
Термопреобразователи сопротивления
C 50	ТСМ (Cu50) W100=1.426	-50…+200 °С	0,1 °С
50 C	ТСМ (50М) W100=1.428	-180…+200 °С	0,1 °С
P 50	ТСП (Pt50) W100=1.385	-200…+850 °С	0,1 °С
50 P	ТСП (50П) W100=1.391	-200…+850 °С	0,1 °С
C100	ТСМ (Cu100) W100=1.426	-50…+200 °С	0,1 °С
100C	ТСМ (100М) W100=1.428	-180…+200 °С	0,1 °С
P100	ТСП (Pt100) W100=1.385	-200…+850 °С	0,1 °С
100P	ТСП (100П) W100=1.391	-200…+850 °С	0,1 °С
100n	ТСН (100Н) W100=1.617	-60…+180 °С	0,1 °С
C500	ТСМ (Cu500) W100=1.426	-50…+200 °С	0,1 °С
500C	ТСМ (500М) W100=1.428	-180…+200 °С	0,1 °С
P500	ТСП (Pt500) W100=1.385	-200…+850 °С	0,1 °С
500P	ТСП (500П) W100=1.391	-200…+850 °С	0,1 °С
500n	ТСН (500Н) W100=1.617	-60…+180 °С	0,1 °С
C 1.0	ТСМ (Cu1000) W100=1.426	-50…+200 °С	0,1 °С
1.0 C	ТСМ (1000М) W100=1.428	-180…+200 °С	0,1 °С
P 1.0	ТСП (Pt1000) W100=1.385	-200…+850 °С	0,1 °С
1.0 P	ТСП (1000П) W100=1.391	-200…+850 °С	0,1 °С
1.0 n	ТСН (1000Н) W100=1.617	-60…+180 °С	0,1 °С
C 53	ТСМ (53М) W100=1.426 (гр. 23)	-50…+200 °С	0,1 °С
Термоэлектрические преобразователи
tC. L	термопара ТХК (L)	-200…+800 °С	0,1 °С
tC. J	термопара ТЖК (J)	0…+900 °С	0,1 °С
tC. n	термопара ТНН (N)	-200…+1300 °С	0,2 °С
tC.HA	термопара ТХА (K)	-200…+1300 °С	0,2 °С
tC. S	термопара ТПП (S)	0…+1600 °C	0,2 °С
tC. r	термопара ТПП (R)	0…+1600 °C	0,2 °С
tC. b	термопара ТПР (В)	+600…+1800 °C	0,2 °С
tC.A1	термопара ТВР (А-1)	+1000…+2500 °С	0,4 °С
tC.A2	термопара ТВР (А-2)	+1000…+1800 °C	0,2 °С
tC.A3	термопара ТВР (А-3)	+1000…+1800 °C	0,2 °С
tC. t	термопара ТМК (Т)	-200…+400 °С	0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С	0,1 °С
tC. E	ТХКн (Е)	-200…+900 °С	0,1 °С
Пирометры
Plr.1	Пирометр РК-15	+400…+1500 °С	0,1 °С
Plr.2	Пирометр РК-20	+600…+2000 °С	0,1 °С
Plr.3	Пирометр РС-20	+900…+2000 °С	0,1 °С
Plr.4	Пирометр РС-25	+1200…+2500 °С	0,1 °С
Унифицированные сигналы
i 0.5	ток 0…5 мА	0…100 %	0,01 мА
i 0.20	ток 0…20 мA	0…100 %	0,01 мА
i 4.20	ток 4…20 мА	0…100 %	0,01 мА
U -5.5	напряжение -50…+50 мВ	0…100 %	0,01 мА
U 0.1	напряжение 0…1 В	0…100 %	0,1 мВ
* С учетом компенсации температуры от ДХС

Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	Электромагнитное реле	Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В
К	Транзисторная оптопара n-p-n типа	Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С	Симисторная оптопара	Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И	Цифроаналоговый преобразователь «параметр-ток 4…20 мА»	Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
У	Цифроаналоговый преобразователь «параметр-напряжение 0…10 В»	Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т	Выход для управления твердотельным реле	Выходной ток не более 40 мА. Выходное напряжение высокого уровня - 4…6 В. Выходное напряжение низкого уровня - 0…0,7 В

Для оперативной и точной оценки ситуации производственных процессов эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора ТРМ1 имеется возможность подключения к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с техническим процессом.

Наличие интерфейса RS-485 позволяет включать ТРМ1 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля и управления.

Параметр	Назначение	Адрес	Тип	Доступ
Оперативные параметры
DEVICE	Тип прибора	1000	CHAR[8]	R
VERSION	Версия встраиваемого ПО	1004	CHAR[8]	R
STATUS	Статус прибора (битовая маска)	1008	UINT16	R
PV1	Входная величина на Входе 1	1009	FLOAT32	R
FUN1	Измеренная величина на Входе 1	100D	FLOAT32	R
SP1	Уставка регулятора на Выходе 1	1011	FLOAT32	R/W
Out.P1	Выходная мощность на Выходе 1	1015	FLOAT32	R/W
CtrL	Режим работы прибора	1019	UINT16	R/W
RESET	Удаленная перезагрузка прибора	101A	UINT16	W
РЕГИСТР STATUS
№ бита	Описание
0	Ошибка на входе
2	Ошибка вычисления функции
4	Внутренняя ошибка прибора
5	Срабатывание ВУ (только для DO)
7	Включен ручной режим управления
8	Включен режим СТОП
9	Обрыв контура регулирования
Вход
FUN1	Измеренная величина на Входе	0000	FLOAT32	R
PV1	Входная величина на Входе	0002	FLOAT32	R
tYPE	Тип датчика на Входе	0004	UINT16	R/W
FIL.b	Полоса фильтра	0005	FLOAT32	R/W
FIL.t	Постоянная времени фильтра	0007	UINT16	R/W
dPt	Положение десятичной точки	0008	UINT16	R/W
Ind.L	Верхний порог приведения значения Входа	0009	FLOAT32	R/W
Ind.H	Нижний порог приведения значения Входа	000В	FLOAT32	R/W
FUnC	Тип функции для измерителя	000D	UINT16	R/W
СF.1	Коэффициент 1 взвешенной суммы	000E	FLOAT32	R/W
СF.2	Коэффициент 2 взвешенной суммы	0010	FLOAT32	R/W
dIn.t	Период выборки анализа динамики сигнала	0012	UINT16	R/W
dIn.d	Дельта динамики сигнала	0013	FLOAT32	R/W
bArr	Подключение искробарьера	0015	UINT16	R/W
Cor1.point	Значение Точки 1 корректировки Входа	0016	FLOAT32	R/W
Cor1.offset	Смещение для Точки 1 корректировки Входа	0018	FLOAT32	R/W
Cor2.point	Значение Точки 2 корректировки Входа	001A	FLOAT32	R/W
Cor2.offset	Смещение для Точки 2 корректировки Входа	001C	FLOAT32	R/W
Cor3.point	Значение Точки 3 корректировки Входа	001E	FLOAT32	R/W
Cor3.offset	Смещение для Точки 3 корректировки Входа	0020	FLOAT32	R/W
Выход
SP	Уставка регулятора на выходе	0200	FLOAT32	R/W
SP.Lo	Нижняя граница уставки	0202	FLOAT32	R/W
SP.HI	Верхняя граница уставки	0204	FLOAT32	R/W
Out.P	Выходная мощность	0206	FLOAT32	R/W
LbA.t	Время диагностики обрыва контура	0208	UINT16	R/W
LbA.b	Ширина зоны диагностики обрыва контура	0209	FLOAT32	R/W
Для дискретного выхода
LoG.d	Тип логики работы компаратора	0220	UINT16	R/W
HYSt	Гистерезис	0221	FLOAT32	R/W
d.on	Задержка включения компаратора	0223	UINT16	R/W
d.oFF	Задержка выключения компаратора	0224	UINT16	R/W
H.on	Минимальное время удержания компаратора в состоянии вкл.	0225	UINT16	R/W
H.oFF	Минимальное время удержания компаратора в состоянии выкл.	0226	UINT16	R/W
Cnt.P	Период управляющих импульсов для ручного управления	0227	UINT16	R/W
Err.d	Безопасное состояние выхода в режиме Ошибка	0228	UINT16	R/W
StP.d	Состояние выхода в режиме Стоп	0229	UINT16	R/W
Для дискретного выхода сигнализации
A.tYP	Тип логики срабатывания компаратора	0240	UINT16	R/W
A.bnd	Порог срабатывания компаратора	0241	FLOAT32	R/W
A.HYS	Гистерезис срабатывания компаратора	0243	FLOAT32	R/W
F.bLC	Блокировка 1-го срабатывания к выбранному типу логики компаратора	0245	UINT16	R/W
Для аналогового выхода
LOG.A	Режим работы выхода	0260	UINT16	R/W
HYSt	Полоса пропорциональности	0261	FLOAT32	R/W
Out.L	Нижняя граница выходного значения Выхода	0263	FLOAT32	R/W
Out.H	Верхняя граница выходного значения Выхода	0265	FLOAT32	R/W
Err.A	Безопасное состояние выхода в режиме Ошибка	0267	UINT16	R/W
StP.A	Состояние выхода в режиме Стоп	0268	UINT16	R/W
Индикация
SCr1	Пользовательский экран 1	0400	UINT16	R/W
SCr2	Пользовательский экран 2	0401	UINT16	R/W
SCr3	Пользовательский экран 3	0402	UINT16	R/W
SCr4	Пользовательский экран 4	0403	UINT16	R/W
SCr5	Пользовательский экран 5	0404	UINT16	R/W
SCr6	Пользовательский экран 6	0405	UINT16	R/W
Out.S	Настройка вывода параметра мощности	0406	UINT16	R/W
REt.t	Время автоматического возврата из меню настроек	0407	UINT16	R/W
CHG.t	Автоматическая смена экранов отображения параметров	0408	UINT16	R/W
Modbus RS-485
Prot	Протокол связи	0500	UINT16	R/W
Addr	Адрес прибора в сети Modbus	0501	UINT16	R/W
BAUd	Скорость обмена данными	0502	UINT16	R/W
dPS	Формат посылки данных	0503	UINT16	R/W
IdLE	Задержка ответа от прибора	0504	UINT16	R/W
b.ord	Порядок байт в регистре	0505	UINT16	R/W
apply	Применение текущих настроек порта RS-485 (по умолчанию - 0, 1 - применение настроек)	0506	UINT16	R/W
Меню скрытых параметров
PASS	Пароль доступа к меню	0800	UINT16	R/W
Prt.E	Защита от редактирования значений переменных	0801	UINT16	R/W
Atr.E	Включение атрибутов скрытия параметров	0802	UINT16	R/W
CJS.E	Отключение ДХС	0803	UINT16	R/W


Общая схема подключения ОВЕН ТРМ1	Общая схема подключения ТРМ1-Д	Общая схема подключения ТРМ1-Щ5
* для моделей с RS-485 ** Перед подключением токового датчика, на боковой стороне прибора необходимо перевести DIP-переключатель для каждого входа в положение ON.


ВУ типа К	ВУ типа С	ВУ типа Т

ВУ типа И	ВУ типа Р	ВУ типа У


Датчик 4-20 мА с питанием от внутреннего источника	Подключение датчика 4-20 мА с питанием от внешнего источника

Подключение ПД100 с питанием от внешнего источника	Подключение ПД100 с питанием от внутреннего источника


Подключение нагрузки с выходом И	Подключение нагрузки с выходом Р	Подключение нагрузки с выходом Т

УГО	Скачать DWG
	Скачать FRW
	Скачать PDF

Термосопротивление	Скачать ZIP	Скачать DWG
Термопара	Скачать ZIP	Скачать DWG

Твердотельное реле 0-10 В (У)	Скачать ZIP	Скачать DWG
Твердотельное реле 4...20 мА (И)	Скачать ZIP	Скачать DWG
Клапан с электромеханическим приводом 0-10 В (У)	Скачать ZIP	Скачать DWG
Клапан с электромеханическим приводом 4...20 мА (И)	Скачать ZIP	Скачать DWG

Контактор 220В (Р)	Скачать ZIP	Скачать DWG
Электромеханический клапан двухпозиционный (Р)	Скачать ZIP	Скачать DWG
Твердотельные реле 3-32В (Т)	Скачать ZIP	Скачать DWG
Промежуточные реле 24В (К)	Скачать ZIP	Скачать DWG
Симистор управление 1-м (С)	Скачать ZIP	Скачать DWG
Симистор управление 3-мя (С)	Скачать ZIP	Скачать DWG
