Регулятор с цифровым таймером ОВЕН ТРМ501
Описание
Регулятор с цифровым таймером ОВЕН ТРМ501
Реле-регулятор ОВЕН ТРМ501 предназначен для точного регулирования температуры и других физических величин в технологических процессах, требующих строгого соблюдения временных режимов. Этот щитовой терморегулятор с таймером является компактным и простым в управлении устройством, которое можно устанавливать на различное оборудование, включая печи для выпечки, термоупаковочные аппараты, термоножи, пастеризаторы, и камеры нагрева и охлаждения.
Функциональные особенности
- Измерение, индикация и регулирование температуры, давления, уровня, влажности и других физических величин по времени.
- Дистанционное управление запуском и остановкой с помощью внешней кнопки.
- Простая настройка с помощью кнопок на лицевой панели.
Три режима работы регулятора и таймера
Таймер управляет регулятором:Регулятор включается и выключается таймером. По окончании процесса регулирования выходное реле 2 сигнализирует об этом.
Независимое регулирование:
Регулятор работает независимо от таймера, который может быть включен или выключен. Когда таймер завершает работу, реле 2 замыкается, но регулирование продолжается.
Ручное управление:
Регулятор управляется вручную. Таймер включен, но его уставка установлена на 0, что не влияет на процесс регулирования.
| Питание | |
|---|---|
| Напряжение питания | 12 В (постоянного или переменного тока) |
| Допустимое отклонение напряжения питания | -10 ...+10 % |
| Максимально допустимый ток источника питания | 250 мА |
| Входы | |
| Время опроса входных каналов, не более | 1 с |
| Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика) | ±0,5 % |
| Входное сопротивление прибора для унифицированного сигнала: | |
| - тока 0...5 мА, 0...20 мА, 4...20 мА; | 10 Ом ±0,5 % |
| - напряжения 0...100 мВ, 0...50 мВ. | не менее 100 кОм |
| Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП") | 0...0,8 В |
| Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП") | 2,4...30 В |
| Выходное сопротивление устройства внешнего управления таймером | не более 1 кОм |
| Выходы | |
| Количество встроенных выходных э/м реле | 2 |
| Максимально допустимый ток, коммутируемый контактами э/м реле | 8 А при 220 В 50 Гц и cos φ > 0,4 |
| Таймер | |

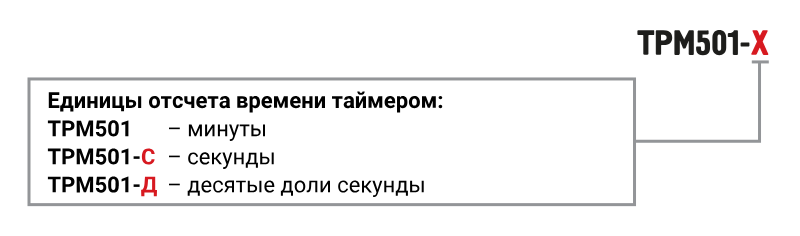

| Модификация | Диапазон настройки таймера | Дискретность работы таймера |
|---|---|---|
| ТРМ501 | 0…999 мин | 1 мин |
| ТРМ501-С | 0…999 с | 1 с |
| ТРМ501-Д | 0…99,9 с | 0,1 с |
| Корпус | |
|---|---|
| Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели | щитовой Щ3, 76×34×70 мм, IP54 |
| Код tin | Тип датчика | Диапазон измерений | Разрешающая способность |
|---|---|---|---|
| 00 | ТСМ 100М W100=1,426 | -50...+200 °C | 1 °C |
| 01 | TCM 50M W100=1,426 | -50...+200 °C | 1 °C |
| 02 | TCП 100П W100=1,385 (Pt100) | -99...+650 °C | 1 °C |
| 03 | ТСП 100П W100=1,391 | -99...+650 °C | 1 °C |
| 04 | ТХК(L) | -99...+750 °C | 1 °C |
| 05 | ТХА(K) | -99...+999 °C | 1 °C |
| 06 | Напряжение 0…50 мВ | 0...100 % | 0,1 % |
| 07 | ТСП 50П W100=1,385 | -99...+650 °C | 1 °C |
| 08 | ТСП 50П W100=1,391 | -99...+650 °C | 1 °C |
| 09 | TCM 50M W100=1,428 | -99...+200 °C | 1 °C |
| 10 | Ток 4…20 мА | 0...100 % | 0,1 % |
| 11 | Ток 0…20 мА | 0...100 % | 0,1 % |
| 12 | Ток 0…5 мА | 0...100 % | 0,1 % |
| 13 | Напряжение 0…100 мВ | 0...100 % | 0,1 % |
| 14 | ТСМ 100М W100=1,428 | -50...+200 °C | 1 °C |
| 15 | ТСМ гр. 23 | -50...+200 °C | 1 °C |
| 19 | ТНН(N) | -99...+999 °C | 1 °C |
| 20 | ТЖК(J) | -99...+900 °C | 1 °C |
Устройства, подключаемые к дополнительному (управляющему) входу
- Устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.)
- Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом
- Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В. Входной ток при напряжении низкого уровня не превышает 15 мА
3-х разрядный цифровой индикатор отображает:
- в режиме РАБОТА - значение измеряемой величины или текущее время таймера;
- в режиме НАСТРОЙКА - названия параметров и их значения.
|
Светодиод показывает, что выводится на цифровой индикатор:
|
|
Светодиод состояния таймера (запущен, остановлен, завершил работу, сброшен или выключен); |
|
Светодиод состояния реле регулятора (замкнуто/разомкнуто). |
|
Кнопка используется для управления таймером (ПУСК/СТОП, а также СБРОС после окончания выполнения программы). При уставке таймера равной 0 кнопка используется для ручного управления запуском/остановкой регулятора. |
|
Кнопка используется для перехода из режима РАБОТА в режим ПРОГРАММИРОВАНИЕ и обратно, в режиме ПРОГРАММИРОВАНИЕ - для записи установленных значений в память прибора. |
|
Кнопкой в режиме РАБОТА осуществляют переход от индикации температуры к индикации времени и обратно. |
|
Кнопкой можно выключить реле таймера при окончании программы или при аварии датчика. |
|
Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора и увеличения (уменьшения) значения параметра. |
|
Процесс регулирования будет |
C помощью кнопки запуска на панели |
Регулятор работает независимо от |
- После включения в сеть для запуска таймера необходимо нажать кнопку «ПУСК/СТОП». При этом начнется регулирование.
- Отсчет таймера можно остановить нажатием кнопки «ПУСК/СТОП». Это вызовет паузу в работе регулятора.
- При повторном нажатии кнопки «ПУСК/СТОП» таймер продолжит отсчет, следовательно, продолжится регулирование.
По умолчанию программа таймера рассчитана на 30 мин. По истечении этого времени регулирование останавливается (реле 1 разомкнуто), реле таймера (реле 2) замыкается. Реле таймера размыкается после его сброса.
| УГО ЕСКД | Скачать PDF | Скачать DWG |
| УГО СПДС | Скачать PDF | Скачать DWG |
| Датчик давления 4...20мА | Скачать PDF | Скачать DWG |
| Датчик напряжения 0...1В | Скачать PDF | Скачать DWG |
| Датчик температуры 4...20мА | Скачать PDF | Скачать DWG |
| Датчик тока 4...20мА | Скачать PDF | Скачать DWG |
| Датчик уровня 4...20мА | Скачать PDF | Скачать DWG |
| Термопара | Скачать PDF | Скачать DWG |
| Термосопротивление | Скачать PDF | Скачать DWG |
| Кнопка без фиксации | Скачать PDF | Скачать DWG |
| Концевой выключатель | Скачать PDF | Скачать DWG |
| Поплавковый датчик уровня | Скачать PDF | Скачать DWG |
| Контактор 220В (Р) | Скачать PDF | Скачать DWG |
| Лампа сигнализации (Р) | Скачать PDF | Скачать DWG |
| Промежуточное реле 24В (Р) | Скачать DWG | |
| Промежуточное реле 220В (Р) | Скачать PDF | Скачать DWG |
| Твердотельное реле 3-32В (Р) | Скачать PDF | Скачать DWG |
| Твердотельное реле 3-32В (T) | Скачать PDF | Скачать DWG |
| 2D модель ТРМ501-Щ3 | Скачать PDF | Скачать DWG |
| 3D модель ТРМ501-Щ3 | Скачать PDF | Скачать STEP |
- Прибор ТРМ501
- Комплект крепежных элементов
- Трансформатор ТПК-121-К40
- Руководство по эксплуатации
- Паспорт и Гарантийный талон
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
