------ТРМ12 обновленный ПИД-регулятор для задвижек с RS-485 ОВЕН

ТРМ12 обновленный ПИД-регулятор для задвижек с RS-485 ОВЕН

Много

Нашли дешевле?

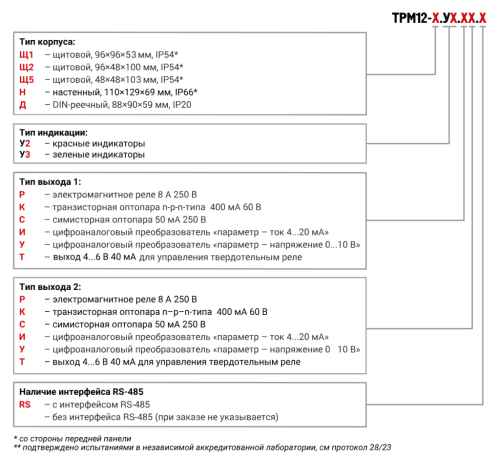

ТРМ12 - Х . У Х . Х Х Х

Тип корпуса

Щ1

Щитовой, 96×96×53 мм, IP54

Щ2

Щитовой, 96×48×100 мм, IP54

Щ5

Щитовой, 48×48×103 мм, IP54

DIN-реечный, 88×90×59 мм, IP20

Настенный, 110×129×69 мм, IP66

Тип выхода 2

Электромагнитное реле 8 А 230 В

Транзисторная оптопара n-p-n-типа 400 мА 60 В

Симисторная оптопара 50 мА 250 В

Цифроаналоговый преобразователь «параметр - ток 4…20 мА»

Цифроаналоговый преобразователь «параметр - напряжение 0…10 В»

Выход 4…6 В 40 мА для управления твердотельным реле

Тип выхода

Электромагнитное реле 8 А 220 В

Транзисторная оптопара n-p-n-типа 400 мА 60 В

Симисторная оптопара 50 мА 250 В

Цифроаналоговый преобразователь «параметр - ток 4…20 мА»

Цифроаналоговый преобразователь «параметр - напряжение 0…10 В»

Выход 4…6 В 40 мА для управления твердотельным реле

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

ТРМ12 обновленный ПИД-регулятор для задвижек с RS-485 ОВЕН

Терморегулятор ОВЕН ТРМ12 предназначен для автоматического регулирования температуры в системах отопления и горячего водоснабжения. Применяется в шкафах управления индивидуальных тепловых пунктов (ИТП и ЦТП) и систем управления котельными. Регулятор отопления и ГВС поддерживает температуру согласно заданной уставке или отопительному графику. ОВЕН ТРМ12 является широко используемым решением в сегменте ЖКХ, включая системы газового и парового отопления, управление температурой контура горячего водоснабжения, регулирование отопления по внешней температуре, управление газовыми горелками и шиберными задвижками в дымоходах. Также он находит применение в пищевой промышленности, в том числе в теплообменниках пастеризаторов, системах регулировки температуры и влажности при производстве колбас и мясных изделий, а также варочных и сушильных шкафах. Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, контролируемых Ростехнадзором.

Два универсальных входа обеспечивают возможность подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и других параметров. Помимо этого, прибор осуществляет вычисление разности, суммы, отношения и корня из разности двух измеряемых величин.
Функция измерения и регулирования расхода по перепаду давления на стандартных сужающих устройствах, таких как диафрагма, сопло и трубка Вентури, выполняется без применения дифференциального манометра.
ПИД-регулирование управляемой величины осуществляется с использованием различных устройств, включая электроприводы запорно-регулирующих или трехходовых клапанов, а также задвижек с аналоговым входом. Для удобства настройки коэффициентов ПИД-регулятора предусмотрена функция автонастройки.
Подключение датчика положения задвижки к входу 2 обеспечивает дополнительные возможности контроля и управления. График отопления по уличной температуре позволяет оптимизировать работу системы отопления в зависимости от внешних условий.
Дистанционный пуск и остановка ПИД-регулятора обеспечивают удобное удаленное управление. Сигнализация об обрыве в цепи регулирования (LBA) помогает оперативно выявлять и устранять неисправности.
Встроенный интерфейс RS-485 с протоколом Modbus ASCII/RTU обеспечивает возможность интеграции с другими системами и передачу данных. Для защиты настроек доступны различные уровни доступа, что обеспечивает безопасность и предотвращает несанкционированные изменения.

Индикация

Два контрастных индикатора, окрашенных либо в красный, либо в зелёный цвет (в зависимости от модификации), с возможностью настройки выводимых параметров, обеспечат чёткое отображение нужных показаний прибора даже на расстоянии.

Простота

Приборы с ограниченным функционалом обеспечивают простоту в настройке и подключении. Они не требуют программирования или специализированных знаний в области компьютерных программ для конфигурации. Для запуска работы ТРМ достаточно указать тип датчика, выбрать режим автоматического управления и задать необходимые параметры регулирования или сигнализации.

Авария

Прибор также обеспечивает контроль за аварийными ситуациями, связанными с подключенными датчиками, а также с неисправностями в связи с исполнительными механизмами (LBA). Кроме того, пользователь имеет возможность настроить сигнализации по 8 предустановленным логикам на свой выбор.

Сертификаты

Прибор отечественного производства, внесенный в госреестр средств измерений, обладает декларацией соответствия ЕАС и свидетельством о типовом одобрении морского регистра судоходства (РМРС). Это означает, что он соответствует требованиям национальных и международных стандартов качества и безопасности. Также он подходит для проектов, ориентированных на импортозамещение, способствуя развитию отечественной промышленности.

Ремонтопригодность

В сервисных центрах компании предоставляется услуга замены вышедших из строя элементов. Это означает, что вам не придется приобретать новый прибор целиком в случае неисправности какого-либо компонента. Такой сервис поможет вам экономить ресурсы и продлевать срок службы вашего оборудования.

Параметр	Значение
Напряжение питания переменного тока	~90…264 В (номинальное 230 В)
Частота напряжения питания	50, 60 Гц
Потребляемая мощность	не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей	24 ± 2,4 В (только для исполнения без RS-485)
Максимально допустимый ток источника питания	50 мА
Универсальные входы
Количество универсальных входов	2
Функции входа 1	Измерительный
Функции входа 2	Измерительный (в том числе датчик положения)
Функции входа 2	Дополнительный (дистанционный пуск и останов регулирования)
Типы входных датчиков и сигналов:	см. таблицу «Характеристики измерительных датчиков»
Время опроса входа:	Не более 1 секунды
Типы входных датчиков и сигналов	см. таблицу «Характеристики измерительных датчиков»
Предел основной приведенной погрешности измерения
- для термоэлектрических преобразователей с включенной компенсацией холодного спая	±0,5 %
- для остальных видов датчиков	±0,25 %
Выходные устройства
Количество выходных устройств	2
Типы выходных устройств	Р, К, С, Т, И, У
Корпус
Щитовой Щ1	96×96×53 мм, IP54*
Щитовой Щ2	96×48×100 мм, IP54*
Щитовой Щ5	48×48×103 мм, IP54*
Настенный Н	110×129×69 мм, IP66**
DIN-реечный	90×88×59 мм, IP20
* со стороны передней панели ** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23
Условия эксплуатации
Температура окружающего воздуха	-40...+50 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)	Не более 85 %

Обозначение	Тип датчика	Диапазон измерений	Разрешающая способность
C 50	ТСМ (Cu50) W100=1.426	-50…+200 °С	0,1 °С
50 C	ТСМ (50М) W100=1.428	-180…+200 °С	0,1 °С
P 50	ТСП (Pt50) W100=1.385	-200…+850 °С	0,1 °С
50 P	ТСП (50П) W100=1.391	-200…+850 °С	0,1 °С
C100	ТСМ (Cu100) W100=1.426	-50…+200 °С	0,1 °С
P100	ТСП (Pt100) W100=1.385	-200…+850 °С	0,1 °С
100P	ТСП (100П) W100=1.391	-200…+850 °С	0,1 °С
100n	ТСН (100Н) W100=1.617	-60…+180 °С	0,1 °С
C500	ТСМ (Cu500) W100=1.426	-50…+200 °С	0,1 °С
500C	ТСМ (500М) W100=1.428	-180…+200 °С	0,1 °С
P500	ТСП (Pt500) W100=1.385	-200…+850 °С	0,1 °С
500P	ТСП (500П) W100=1.391	-200…+850 °С	0,1 °С
500n	ТСН (500Н) W100=1.617	-50…+200 °С	0,1 °С
C 1.0	ТСМ (Cu1000) W100=1.426	-50…+200 °С	0,1 °С
1.0 C	ТСМ (1000М) W100=1.428	-180…+200 °С	0,1 °С
P 1.0	ТСП (Pt1000) W100=1.385	-200…+850 °С	0,1 °С
1.0 P	ТСП (1000П) W100=1.391	-200…+850 °С	0,1 °С
1.0 n	ТСН (1000Н) W100=1.617	-60…+180 °С	0,1 °С
C 53	ТСМ (53М) W100=1.426 (гр. 23)	-50…+200 °С	0,1 °С

Обозначение	Тип датчика	Диапазон измерений	Разрешающая способность
tC. L	Термопара ТХК (L)	-200…+800 °С	0,1 °С
tC. J	Термопара ТЖК (J)	0…+900 °С	0,1 °С
tC. n	Термопара ТНН (N)	-200…+1300 °С	0,2 °С
tC.HA	Термопара ТХА (K)	-200…+1300 °С	0,2 °С
tC. S	Термопара ТПП (S)	0…+1600 °C	0,2 °С
tC. r	Термопара ТПП (R)	0…+1600 °C	0,2 °С
tC. b	Термопара ТПР (В)	+600…+1800 °C	0,2 °С
tC.A1	Термопара ТВР (А-1)	+1000…+2500 °С	0,4 °С
tC.A2	Термопара ТВР (А-2)	+1000…+1800 °C	0,2 °С
tC.A3	Термопара ТВР (А-3)	+1000…+1800 °C	0,2 °С
tC. t	Термопара ТМК (Т)	-200…+400 °С	0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С	0,1 °С
tC. E	ТХКн (Е)	-200…+900 °С	0,1 °С

Обозначение	Тип датчика	Диапазон измерений	Разрешающая способность
Plr.1	Пирометр РК-15	+400…+1500 °С	0,1 °С
Plr.2	Пирометр РК-20	+600…+2000 °С	0,1 °С
Plr.3	Пирометр РС-20	+900…+2000 °С	0,1 °С
Plr.4	Пирометр РС-25	+1200…+2500 °С	0,1 °С

Обозначение	Тип датчика	Диапазон измерений	Разрешающая способность
i 0.5	Ток 0…5 мА	0…100 %	0,01 мА
i 0.20	Ток 0…20 мA	0…100 %	0,01 мА
i 4.20	Ток 4…20 мА	0…100 %	0,01 мА
U -5.5	Напряжение –50…+50 мВ	0…100 %	0,01 мВ
U 0.1	Напряжение 0…1 В	0…100 %	0,1 мВ

Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	Электромагнитное реле	Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В
К	Транзисторная оптопара n-p-n типа	Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С	Симисторная оптопара	Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И	Цифроаналоговый преобразователь «параметр - ток 4…20 мА»	Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
У	Цифроаналоговый преобразователь «параметр - напряжение 0…10 В»	Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т	Выход для управления твердотельным реле	Выходной ток не более 40 мА. Выходное напряжение высокого уровня - 4…6 В Выходное напряжение низкого уровня - 0…0,7 В

Интеграция ТРМ12 в системы распределенной диспетчеризации через интерфейс RS-485 открывает возможности передачи информации с прибора на компьютер или мобильное устройство. Эти данные могут быть легко интегрированы в различные платформы, такие как SCADA-системы, облачные сервисы, OPC-серверы и другие, с использованием сетевых шлюзов и протокола ModbusRTU/ASCII. Этот функционал обеспечивает эффективное взаимодействие между различными компонентами инженерного оборудования, что позволяет проводить автоматизированный оперативный контроль и управление системой.

Параметр	Назначение	Адрес	Тип	Доступ
DEVICE	Тип прибора	1000	CHAR[8]	ТРМ12.RS
VERSION	Версия встраиваемого ПО	1004	CHAR[8]	R
STATUS	Статус прибора (битовая маска)	1008	UINT16	R
PV1	Входная величина на Входе 1 (до функции)	1009	FLOAT32	R
PV2	Входная величина на Входе 2 (до функции)	100B	FLOAT32	R
FUN1	Измеренная величина на Входе 1 (после функции)	100D	FLOAT32	R
SP1	Уставка регулятора на Выходе 1	100F	FLOAT32	R/W
SP.cur	Текущее значение уставки регулятора	1011	FLOAT32	R
Out.P	Выходная мощность на Выходе 1	1013	FLOAT32	R/W
CtrL	Режим работы прибора	1015	UINT16	R/W
RESET	Удаленная перезагрузка прибора	1016	UINT16	W

№бита	Описание
0	Ошибка на входе 1
1	Ошибка на входе 2
2	Ошибка вычисления функции 1
3	Ошибка вычисления функции 2
4	Внутренняя ошибка прибора
5	Срабатывание ВУ1 (только для DO)
6	Срабатывание ВУ2 (только для DO)
7	Включен ручной режим управления
8	Включен режим СТОП
9	Обрыв контура регулирования 1
11	Идет автонастройка ПИД
12	Успешная автонастройка ПИД (сброс при подтв.)

Параметр	Назначение	Адрес	Тип	Доступ
FUN1	Измеренная величина на Входе (после функции)	0000	FLOAT32	R
PV1	Входная величина на Входе (до функции)	0002	FLOAT32	R
tYPE	Тип датчика на Входе	0004	UINT16	R/W
FIL.b	Полоса фильтра	0005	FLOAT32	R/W
FIL.t	Постоянная времени фильтра	0007	UINT16	R/W
dPt	Положение десятичной точки	0008	UINT16	R/W
Ind.L	Нижний порог приведения значения Входа	0009	FLOAT32	R/W
Ind.H	Верхний порог приведения значения Входа	000В	FLOAT32	R/W
FUnC	Тип математической функции	000D	UINT16	R/W
dIn.t	Период анализа динамики изменения сигнала	0012	UINT16	R/W
dIn.d	Дельта динамики сигнала	0013	FLOAT32	R/W
bArr	Подключение искробарьера	0015	UINT16	R/W
Cor1.point	Значение Точки 1 корректировки Входа	0016	FLOAT32	R/W
Cor1.offset	Смещение для Точки 1 корректировки Входа	0018	FLOAT32	R/W
Cor1.clr	Сброс коррекции Точки 1	001A	UINT16	R/W
Cor2.point	Значение Точки 2 корректировки Входа	001B	FLOAT32	R/W
Cor2.offset	Смещение для Точки 2 корректировки Входа	001D	FLOAT32	R/W
Cor2.clr	Сброс коррекции Точки 2	001F	UINT16	R/W
Cor3.point	Значение Точки 3 корректировки Входа	0020	FLOAT32	R/W
Cor3.offset	Смещение для Точки 3 корректировки Входа	0022	FLOAT32	R/W
Cor3.clr	Сброс коррекции Точки 3	0024	UINT16	R/W

Параметр	Назначение	Адрес	Тип	Доступ
FUN2	Измеренная величина на Входе (после функции)	0100	FLOAT32	R
PV2	Входная величина на Входе (до функции)	0102	FLOAT32	R
tYPE	Тип датчика на Входе	0104	UINT16	R/W
FIL.b	Полоса фильтра	0105	FLOAT32	R/W
FIL.t	Постоянная времени фильтра	0107	UINT16	R/W
dPt	Положение десятичной точки	0108	UINT16	R/W
Ind.L	Нижний порог приведения значения Входа	0109	FLOAT32	R/W
Ind.H	Верхний порог приведения значения Входа	010В	FLOAT32	R/W
FUnC	Тип функции для измерителя	010D	UINT16	R/W
СF.1	Коэффициент 1 взвешенной суммы	010E	FLOAT32	R/W
СF.2	Коэффициент 2 взвешенной суммы	0110	FLOAT32	R/W
dIn.t	Период выборки анализа динамики сигнала	0112	UINT16	R/W
dIn.d	Дельта динамики сигнала	0113	FLOAT32	R/W
bArr	Подключение искробарьера	0115	UINT16	R/W
Cor1.point	Значение Точки 1 корректировки Входа	0116	FLOAT32	R/W
Cor1.offset	Смещение для Точки 1 корректировки Входа	0118	FLOAT32	R/W
Cor1.clr	Сброс коррекции Точки 1	011A	UINT16	R/W
Cor2.point	Значение Точки 2 корректировки Входа	011B	FLOAT32	R/W
Cor2.offset	Смещение для Точки 2 корректировки Входа	011D	FLOAT32	R/W
Cor2.clr	Сброс коррекции Точки 2	011F	UINT16	R/W
Cor3.point	Значение Точки 3 корректировки Входа	0120	FLOAT32	R/W
Cor3.offset	Смещение для Точки 3 корректировки Входа	0122	FLOAT32	R/W
Cor3.clr	Сброс коррекции Точки 3	0124	UINT16	R/W

Параметр	Назначение	Адрес	Тип	Доступ
SP	Уставка регулятора на Выходе	0200	FLOAT32	R/W
SP.Lo	Нижняя граница уставки	0202	FLOAT32	R/W
SP.HI	Верхняя граница уставки	0204	FLOAT32	R/W
Out.P	Выходная мощность	0206	FLOAT32	R/W
LbA.t	Время диагностики обрыва контура	0208	UINT16	R/W
LbA.b	Ширина зоны диагностики обрыва контура	0209	FLOAT32	R/W
A.rEC	Автоматическое восстановление после аварии	020B	UINT16	R/W

Параметр	Назначение	Адрес	Тип	Доступ
LoG.d	Тип логики работы компаратора	0220	UINT16	R/W
HYSt	Гистерезис	0221	FLOAT32	R/W
d.on	Задержка включения регулятора	0223	UINT16	R/W
d.oFF	Задержка выключения регулятора	0224	UINT16	R/W
H.on	Минимальное время удержания регулятора в состоянии включено	0225	UINT16	R/W
H.oFF	Минимальное время удержания регулятора в состоянии выключено	0226	UINT16	R/W
Cnt.P	Период для ручного управления выходной мощностью	0227	UINT16	R/W
Err.d	Безопасное состояние выхода в режиме Авария	0228	UINT16	R/W
StP.d	Состояние выхода в режиме Стоп.	0229	UINT16	R/W

Параметр	Назначение	Адрес	Тип	Доступ
A.tYP	Тип логики срабатывания сигнализатра	0240	UINT16	R/W
A.bnd	Порог срабатывания компаратора	0241	FLOAT32	R/W
A.HYS	Гистерезис срабатывания компаратора	0243	FLOAT32	R/W
F.bLC	Блокировка 1-го срабатывания сигнализатора	0245	UINT16	R/W

Параметр	Назначение	Адрес	Тип	Доступ
LOG.A	Тип логики работы ЛУ	0260	UINT16	R/W
HYSt	Полоса пропорциональности.	0261	FLOAT32	R/W
Out.L	Нижняя граница выходного значения Выхода	0263	FLOAT32	R/W
Out.H	Верхняя граница выходного значения Выхода.	0265	FLOAT32	R/W
Err.A	Безопасное состояние выхода в режиме Авария	0267	UINT16	R/W
StP.A	Состояние выхода в режиме Стоп	0268	UINT16	R/W

Параметр	Назначение	Адрес	Тип	Доступ
Pid.P	Полоса пропорциональности ПИД-регулятора.	0280	FLOAT32	R/W
Pid.I	Интегральная постоянная ПИД-регулятора	0282	UINT16	R/W
Pid.d	Дифференциальная постоянная ПИД-регулятора	0283	UINT16	R/W
Cnt.P	Период следования управляющих импульсов ПИД-регулятора	0284	UINT16	R/W
vSP	Скорость изменения уставки	0285	FLOAT32	R/W
rAmp	Быстрый выход на уставку с перерегулированием.	0287	FLOAT32	R/W
d.bnd	Зона нечувствительности ПИД-регулятора.	0289	UINT16	R/W
oL.L	Минимальная выходная мощность (нижний предел).	028A	FLOAT32	R/W
oL.H	Максимальная выходная мощность (верхний предел).	028C	FLOAT32	R/W
oL.v	Максимальная скорость изменения выходной мощности.	028E	FLOAT32	R/W
Err.P	Безопасное состояние выхода в режиме Ошибка.	0290	FLOAT32	R/W
StP.P	Состояние выхода в режиме Стоп	0292	FLOAT32	R/W

Параметр	Назначение	Адрес	Тип	Доступ
SP	Уставка регулятора на Выходе	0300	FLOAT32	R/W
SP.Lo	Нижняя граница уставки	0302	FLOAT32	R/W
SP.HI	Верхняя граница уставки	0304	FLOAT32	R/W
Out.P	Выходная мощность	0306	FLOAT32	R/W
LbA.t	Время диагностики обрыва контура	0308	UINT16	R/W
LbA.b	Ширина зоны диагностики обрыва контура.	0309	FLOAT32	R/W
A.rEC	Автоматическое восстановление после аварии	030B	UINT16	R/W
SRC	Источник входных данных для ЛУ2 (2ТРМ1)	030C	UINT16	R/W

Параметр	Назначение	Адрес	Тип	Доступ
LoG.d	Тип логики работы компаратора	0320	UINT16	R/W
HYSt	Гистерезис	0321	FLOAT32	R/W
d.on	Задержка включения компаратора	0323	UINT16	R/W
d.oFF	Задержка выключения компаратора	0324	UINT16	R/W
H.on	Минимальное время удержания компаратора в состоянии вкл.	0325	UINT16	R/W
H.oFF	Минимальное время удержания компаратора в состоянии выкл.	0326	UINT16	R/W
Cnt.P	Период управляющих импульсов для ручного управления	0327	UINT16	R/W
Err.d	Безопасное состояние выхода в режиме Ошибка.	0328	UINT16	R/W
StP.d	Состояние выхода в режиме Стоп.	0340	UINT16	R/W

Параметр	Назначение	Адрес	Тип	Доступ
A.tYP	Тип логики срабатывания компаратора	0340	UINT16	R/W
A.bnd	Порог срабатывания компаратора.	0341	FLOAT32	R/W
A.HYS	Гистерезис срабатывания компаратора.	0343	FLOAT32	R/W
F.bLC	Блокировка 1-го срабатывания к выбранному типу логики компаратора.	0345	UINT16	R/W

Параметр	Назначение	Адрес	Тип	Доступ
LOG.A	Режим работы выхода	0360	UINT16	R/W
HYSt	Полоса пропорциональности	0361	FLOAT32	R/W
Out.L	Нижняя граница выходного значения Выхода	0363	FLOAT32	R/W
Out.H	Верхняя граница выходного значения Выхода	0365	FLOAT32	R/W
Err.A	Безопасное состояние выхода в режиме Ошибка	0367	UINT16	R/W
StP.A	Состояние выхода в режиме Стоп	0368	UINT16

Параметр	Назначение	Адрес	Тип	Доступ
SCr1	Пользовательский экран 1	0400	UINT16	R/W
SCr2	Пользовательский экран 2	0401	UINT16	R/W
SCr3	Пользовательский экран 3	0402	UINT16	R/W
SCr4	Пользовательский экран 4	0403	UINT16	R/W
SCr5	Пользовательский экран 5	0404	UINT16	R/W
SCr6	Пользовательский экран 6	0405	UINT16	R/W
Out.S	Настройка вывода параметра мощности	0406	UINT16	R/W
REt.t	Время автоматического возврата из меню настроек	0407	UINT16	R/W
CHG.t	Автоматическая смена экранов отображения параметров.	0408	UINT16	R/W

Параметр	Назначение	Адрес	Тип	Доступ
Prot	Протокол связи	0500	UINT16	R/W
Addr	Адрес прибора в сети Modbus	0501	UINT16	R/W
BAUd	Скорость обмена данными	0502	UINT16	R/W
dPS	Формат посылки данных	0503	UINT16	R/W
IdLE	Задержка ответа от прибора	0504	UINT16	R/W
b.ord	Порядок байт в регистре	0505	UINT16	R/W
apply	Применение текущих настроек порта RS-485 (По умолчанию – 0, 1 - применение настроек)	0506	UINT16	R/W

Параметр	Назначение	Адрес	Тип	Доступ
Grf.n	Динамическое создание количества точек для графика уставок	0600	UINT16	R/W
In.1	Значение Входа точка 1	0601	FLOAT32	R/W
SP.1	Значение Уставки точка 1	0603	FLOAT32	R/W
In.2	Значение Входа точка 2	0605	FLOAT32	R/W
SP.2	Значение Уставки точка 2	0607	FLOAT32	R/W
In.3	Значение Входа точка 3	0609	FLOAT32	R/W
SP.3	Значение Уставки точка 3	060B	FLOAT32	R/W
In.4	Значение Входа точка 4	060D	FLOAT32	R/W
SP.4	Значение Уставки точка 4	060F	FLOAT32	R/W
In.5	Значение Входа точка 5	0611	FLOAT32	R/W
SP.5	Значение Уставки точка 5	0613	FLOAT32	R/W
In.6	Значение Входа точка 6	0615	FLOAT32	R/W
SP.6	Значение Уставки точка 6	0617	FLOAT32	R/W
In.7	Значение Входа точка 7	0619	FLOAT32	R/W
SP.7	Значение Уставки точка 7	061B	FLOAT32	R/W
In.8	Значение Входа точка 8	061D	FLOAT32	R/W
SP.8	Значение Уставки точка 8	061F	FLOAT32	R/W
In.9	Значение Входа точка 9	0621	FLOAT32	R/W
SP.9	Значение Уставки точка 9	0623	FLOAT32	R/W
In.10	Значение Входа точка 10	0625	FLOAT32	R/W
SP.10	Значение Уставки точка 10	0627	FLOAT32	R/W

Параметр	Назначение	Адрес	Тип	Доступ
v.Mot	Полное время хода задвижки	0700	UINT16	R/W
v.db	Зона нечувствительности дискретной задвижки	0701	FLOAT32	R/W
v.dbA	Зона нечувствительности аналоговой задвижки	0703	FLOAT32	R/W
v.GAP	Время выборки люфта задвижки	0705	FLOAT32	R/W
v.rev	Минимальное время реверса	0707	FLOAT32	R/W

Параметр	Назначение	Адрес	Тип	Доступ
PASS	Пароль доступа к меню	0800	UINT16	R/W
Prt.E	Защита от редактирования значений переменных	0801	UINT16	R/W
Atr.E	Включение атрибутов скрытия параметров	0802	UINT16	R/W
CJS.E	Включение/отключение ДХС	0803	UINT16	R/W

Универсальные входы для измерений

Терморегулятор ОВЕН ТРМ12 оборудован двумя универсальными входами, предназначенными для подключения датчиков различных типов:

термопреобразователей сопротивления, таких как ТСМ 50М, 100М; ТСП 50П, 100П, Pt100, Pt1000 и другие;
термопар, включая ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В) и другие;
датчиков с унифицированным сигналом тока в диапазоне от 0 до 5 мА, от 0(4) до 20 мА, а также сигналом напряжения от 0 до 1 В.

Дополнительное использование входа 2 для дистанционного управления

Кроме того, к дополнительному входу (вход 2) ТРМ12 можно подключить внешнюю кнопку для управления процессом дистанционно, позволяя осуществлять пуск и остановку регулирования.

Подключение датчика положения задвижки к входу 2

Второй вход (вход 2) ТРМ12 может быть использован для подключения датчиков положения задвижки, включая резистивные (0,1…4 кОм) и токовые (0...20 мА) типы.

Цифровая фильтрация и коррекция входного сигнала

Терморегулятор ТРМ12 осуществляет цифровую фильтрацию входного сигнала для подавления помех и коррекцию измерительной характеристики датчика, включая компенсацию возможных сдвигов и наклонов. Для датчиков с унифицированным выходным сигналом тока или напряжения также производится масштабирование шкалы.

ПИД-регулятор

Прибор ТРМ12 оснащен ПИД-регулятором для точного управления измеренной или вычисленной величиной. Управление может осуществляться электроприводом запорно-регулирующего устройства (КЗР), трехходовым клапаном, а также задвижкой с аналоговым входом.

Аварийная сигнализация и контроль

Терморегулятор ТРМ12 предусматривает аварийную сигнализацию при выходе регулируемой величины за заданные пределы. Пользователь может задать различные условия для срабатывания аварийных сигналов. При работе с аналоговой задвижкой, аварийный сигнал может быть подан на дополнительный выход прибора для подключения сигнальных устройств.

Сигнализация об обрыве контура регулирования (LBA)

Эта функция позволяет обнаружить обрыв в контуре регулирования. Прибор контролирует скорость изменения регулируемой величины и сигнализирует об аварийной ситуации, если измеряемое значение не изменяется в течение установленного времени при максимальном управляющем воздействии.
