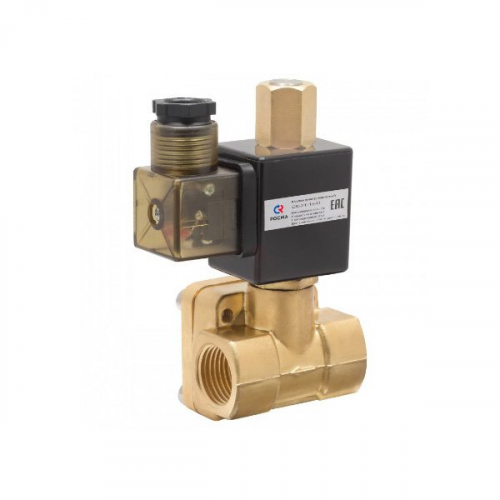

Клапаны электромагнитные (соленоидные) непрямого действия
Тип СК-ВД. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред. Рабочая среда прибора - неагрессивная к медным сплавам и каучукам.
Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых отраслях, где требуется управление потоками рабочей среды.
Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔP) на входе и на выходе клапана.
- для клапанов с DN 15, 20, 25 ΔР составляет 0,07 МПа
- для клапанов с DN 32, 40, 50 ΔР составляет 0,1 МПа
|
Принцип работы Непрямого действия (Пилотный клапан) |
|
||||||||||||||||
|
Номинальный диаметр DN, мм 15 / 20 / 25 / 32 / 40 / 50 |
|||||||||||||||||
|
Температура окружающей среды, °С -10…+80 |
|||||||||||||||||
|
Номинальное напряжение ~220 В, -24 В |
|||||||||||||||||
|
Исполнение Нормально закрытый Нормально открытый |
|
||||||||||||||||
|
Температура рабочей среды, °С -5…+90 (NBR) -5…+120 (Витон) |
|
||||||||||||||||
|

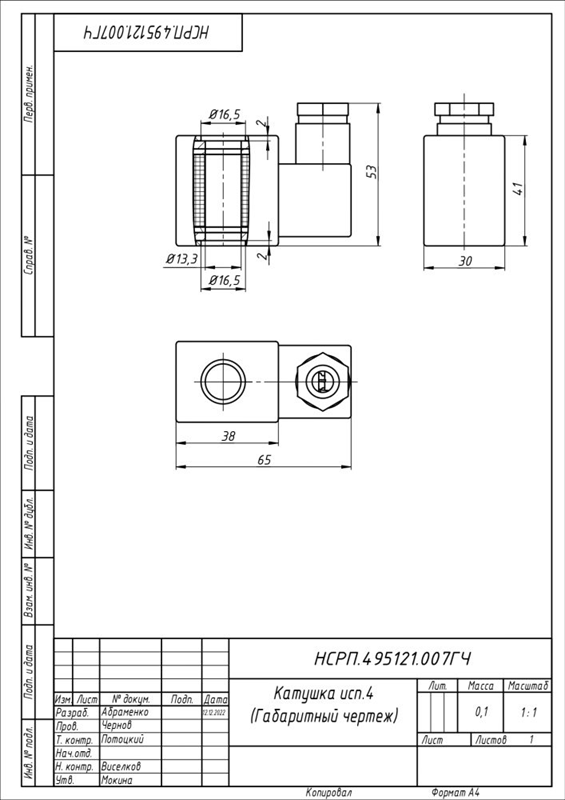

Катушка IP65, DIN-разъем |
Резьба присоединения G½ / G¾ / G1 / G1¼ / G1½ / G2 |
||||||||||||||||
|
Время срабатывания клапана, мс Открытие: 100-300 Закрытие: 100-300 |
Мембрана Бутадиен-нитрильный каучук (NBR) Опция: фторкаучук (Витон) |
||||||||||||||||
|
Корпус Медный сплав |
Надежность 500 000 циклов |
||||||||||||||||
|
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
Техническая документация ТУ 3712-001-4719015564-2015 |
||||||||||||||||
|
|
|
|

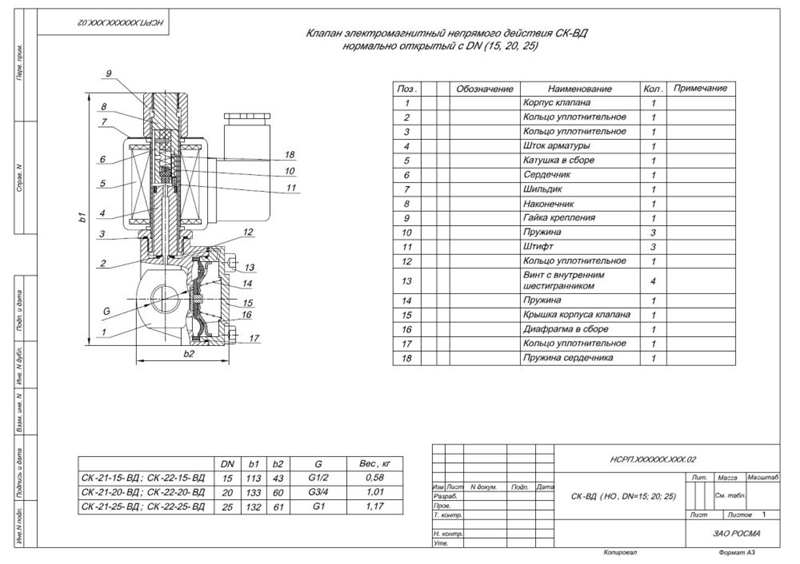

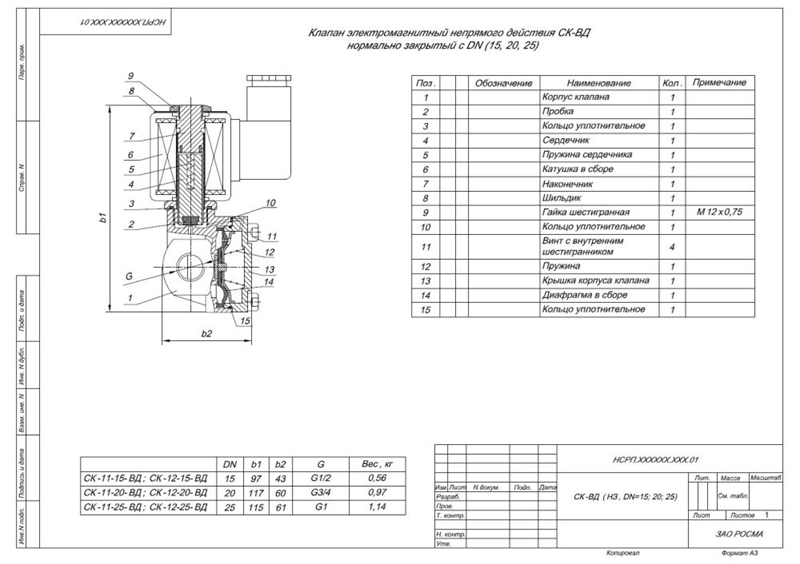

DN=15; 20; 25 |

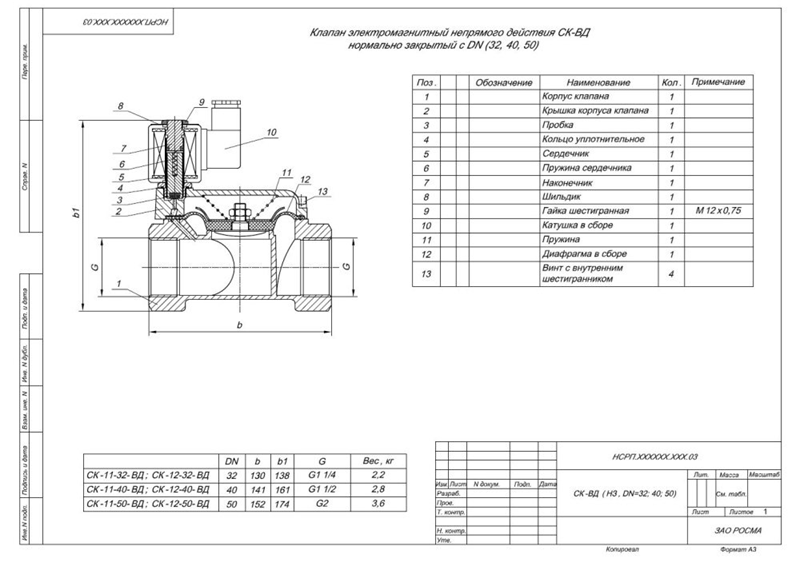

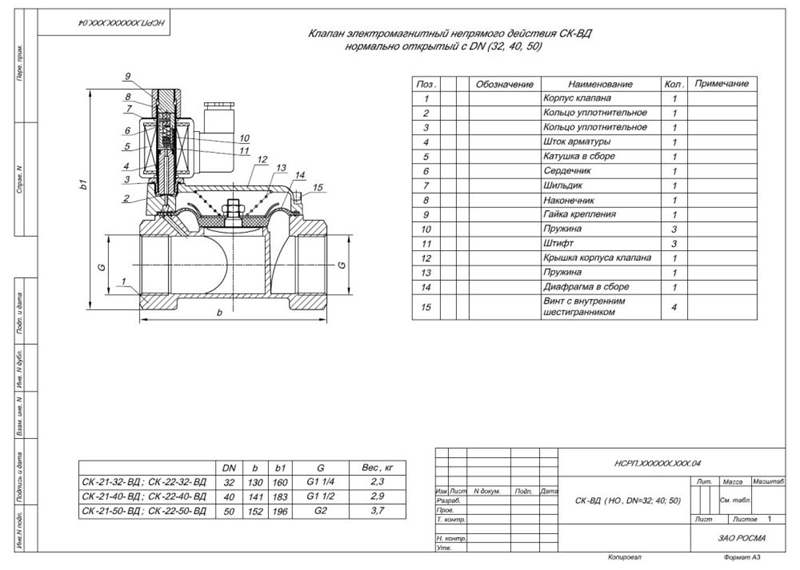

DN=32; 40; 50 |

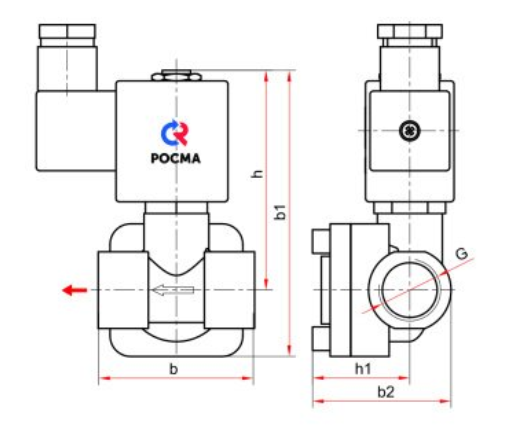

| DN | Тип | h | h1 | b | b1 | b2 | G | Вес |
|---|---|---|---|---|---|---|---|---|
| 15 | НЗ / НО | 78 / 92 | 32 | 53 | 97 / 113 | 43 | G½ | 0,56 / 0,58 |
| 20 | НЗ / НО | 87 / 104 | 40 | 84 | 117 / 133 | 60 | G¾ | 0,97 / 1,01 |
| 25 | НЗ / НО | 85 / 102 | 43 | 88 | 115 / 132 | 61 | G1 | 1,14 / 1,17 |
| 32 | НЗ / НО | 105 / 123 | - | 130 | 138 / 154 | 97 | G1¼ | 2,40 / 2,50 |
| 40 | НЗ / НО | G1½ | 2,15 / 2,25 | |||||
| 50 | НЗ / НО | 120 / 135 | 158 | 158 / 175 | 112 | G2 | 3,25 / 3,35 |
|
|
|
|

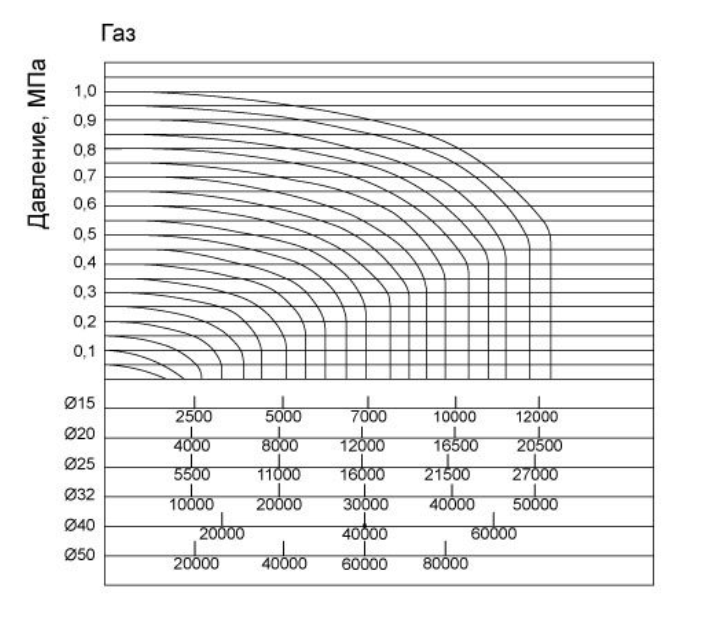

Расход, л/мин - Газ |

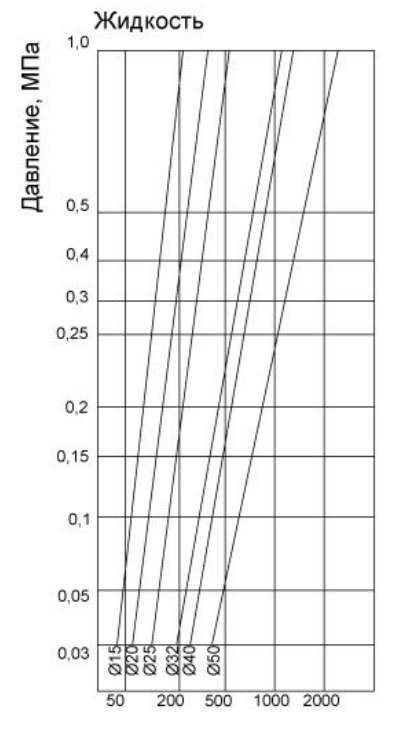

Расход, л/мин - Жидкость |
Как правило, выбор способа подключения клапана электромагнитного (соленоидного) прямого действия зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:
1. Сгон и муфта;
2. Переходник-американка;
3. Угловой переходник;
4. Гибкое подключение.
Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана - НЗ или НО. Время работы катушки клапана под напряжением должно быть минимальным.
Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК.
Схема подключения катушки:
