Описание

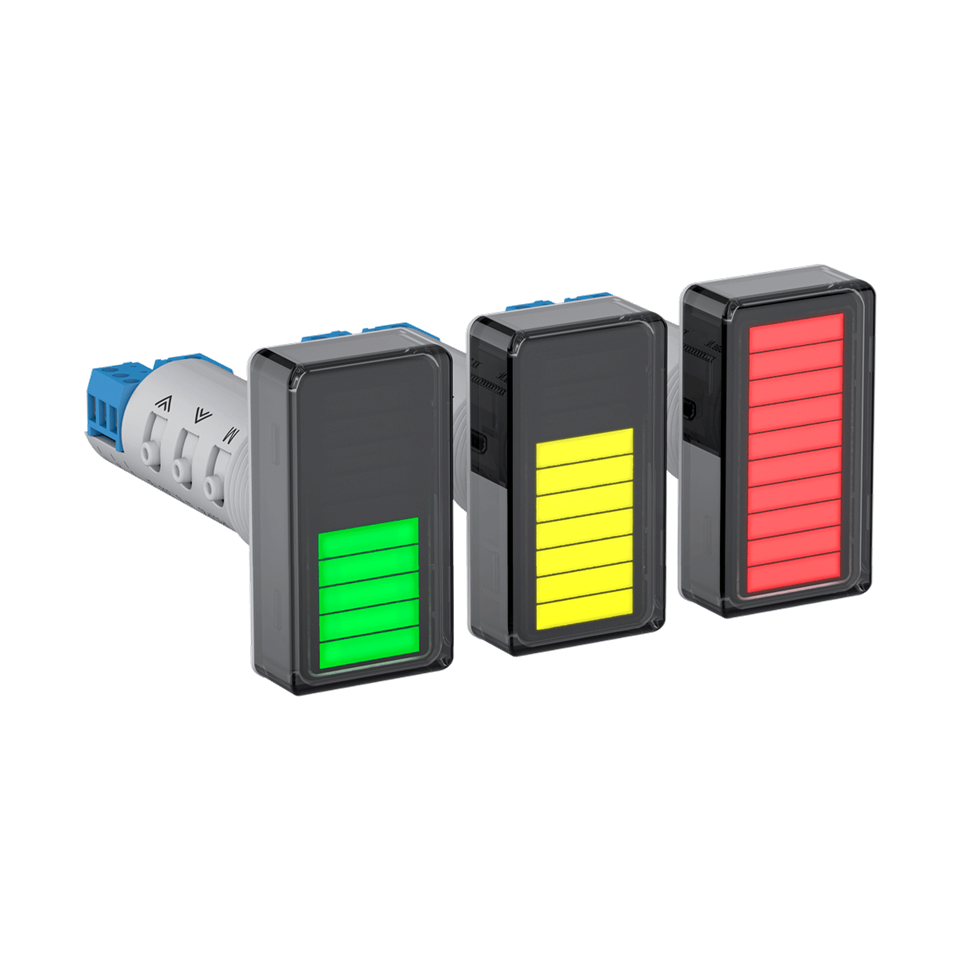

ИТП-15 диаграммный индикатор
Диаграммный индикатор ИТП-15 качественно отображает параметры техпроцесса на 10-сегментном барграфе с цветовой индикацией (зеленый, желтый, красный).

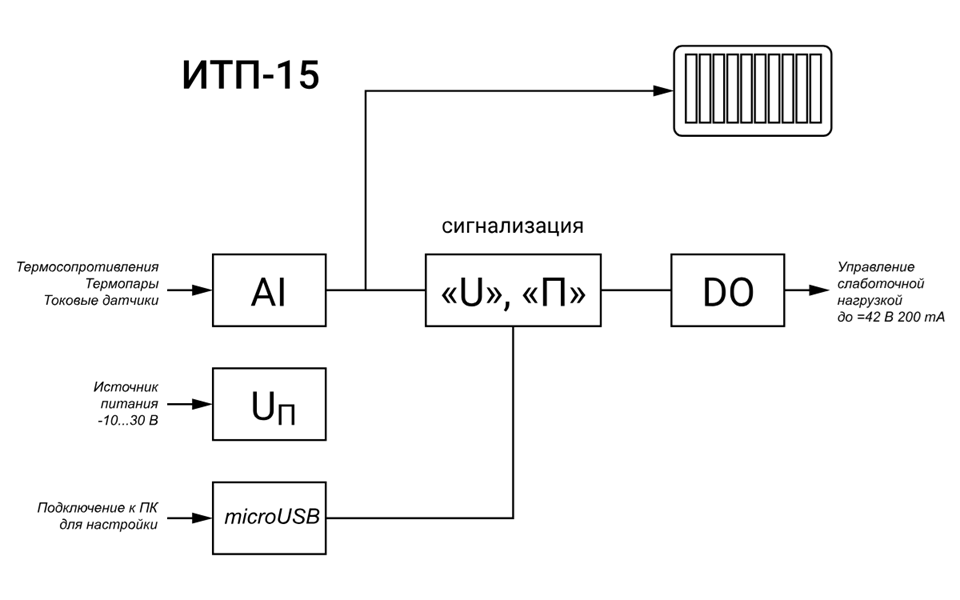

Функции:
- Измеряет широкий спектр сигналов: ток, напряжение, термосопротивления, термопары, датчики давления/уровня/влажности/расхода и др.
- Настраиваемые границы цветовых зон (через ПО OwenConfigurator по USB).
- Индикация аварии (обрыв сигнала, выход за пределы).
- Выход для сигнализации/управления (200 мА, 42 В).
- Питание: 10...30 В постоянного тока.
Конструктив и особенности:
- Монтаж в отверстие светосигнальной арматуры 22 мм (для пультов/операторских).
- Съемные винтовые клеммы (отвертка в комплекте).
- Температура эксплуатации: -40...+60 °С.
- Степень защиты: IP65 (лицевая панель).
- Гарантия: 2 года.
Ключевые особенности сохранены:
- 10-сегментный цветной барграф
- Универсальный аналоговый вход
- Настройка цветовых зон через ПО
- Аварийная индикация
- Управляющий выход 200 мА/42 В
- Широкий диапазон питания
- Компактный монтаж в 22 мм
- Конструктивные детали (IP65, температурный диапазон, клеммы, гарантия).
Конфигурация границ смены цвета и параметров индикации доступна только через ПО Owen Configurator при подключении по USB.
Типовые сценарии цветовой сигнализации:
Индикатор меняет цвет при:
- Снижении сигнала до аварийного уровня (зеленый → желтый → красный)
- Повышении сигнала до аварийного уровня
- Любом критическом отклонении от нормы (уменьшение/увеличение)

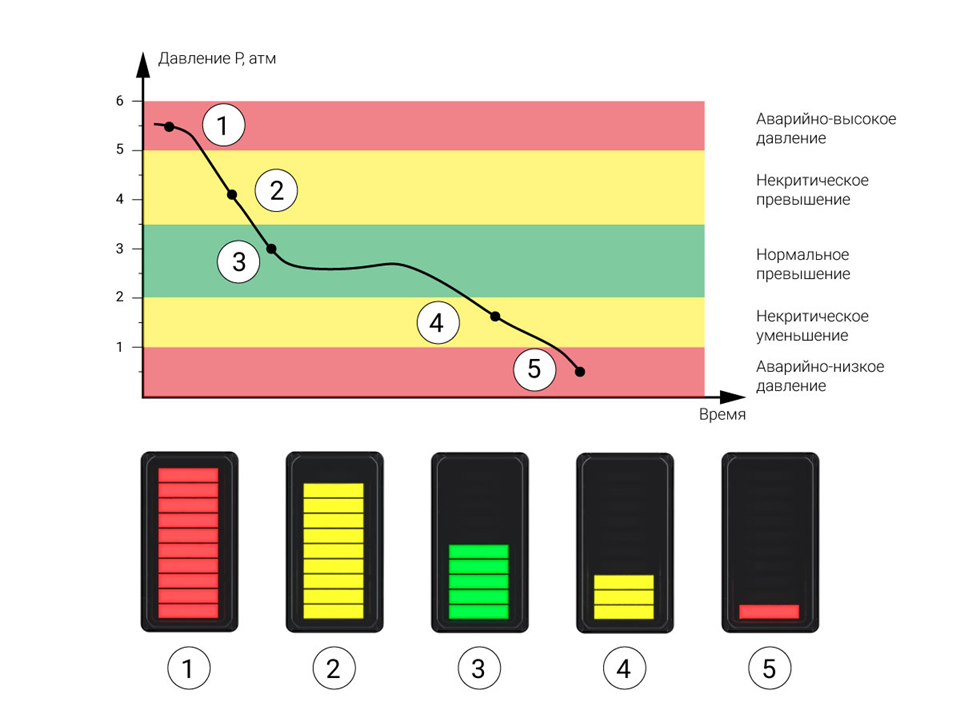

Пример работы (давление):
Настроено 5 состояний с цветовой индикацией:
- Норма (зеленый)
- Некритическое отклонение (желтый)
- Аварийное давление (красный)

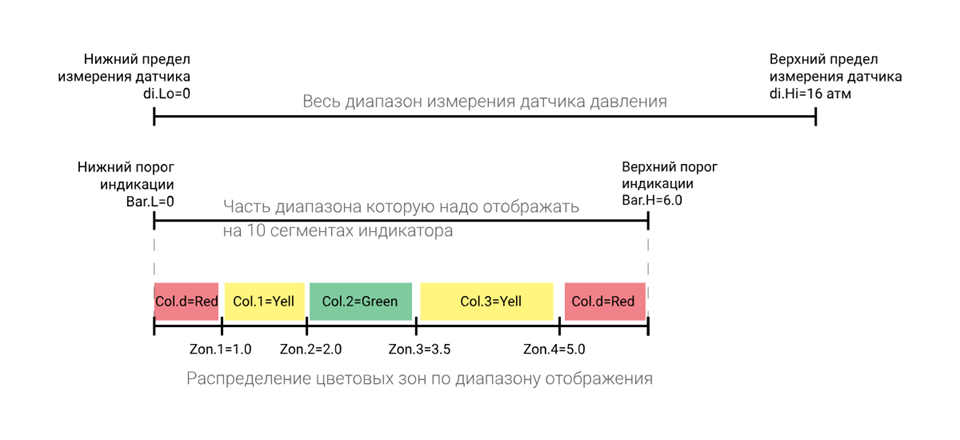

Настройка цветовых зон ИТП-15:
- Позволяет задавать произвольные значения границ смены цвета и выбирать цвет индикации для каждой зоны в пределах диапазона измерения.
- Обязательное условие: Значение границы каждой последующей зоны должно быть строго больше значения границы предыдущей зоны.
| Питание |
|---|
| Напряжение питания | 10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт |
| Характеристики входных сигналов |
|---|
| Количество каналов измерения | 1 |

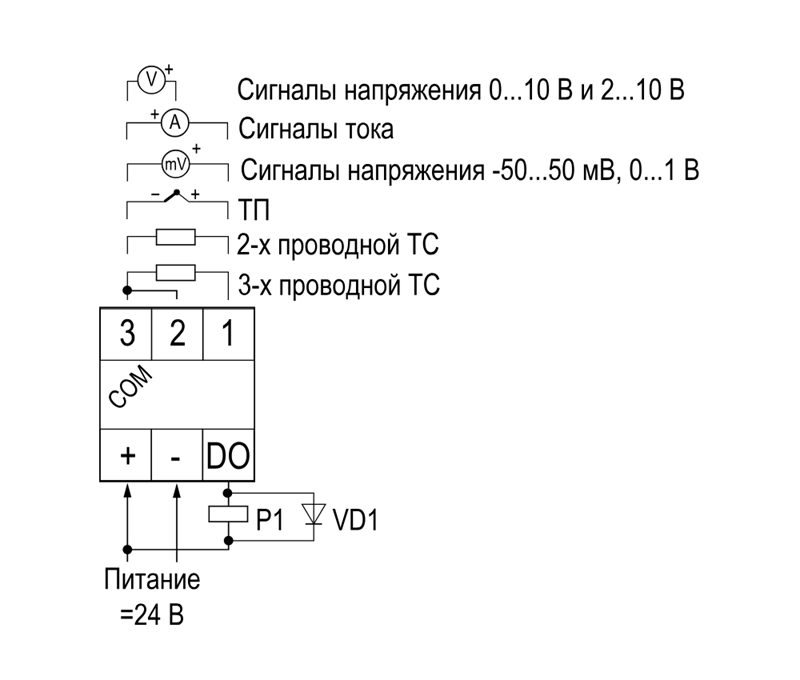

| Тип входного сигнала |
- Ток 0...5 мА, 0(4)…20 мА - Напряжение 0(2)…10 В -ТС: 50/100/500/1000 Ом Cu, Pt, Ni, М, П, Н -ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК |
|
Входное сопротивление при измерении напряжения, не более |
100 кОм |
| Время опроса входа, не более | 1,0 с |
| Метрологические характеристики |
|---|
| Пределы допускаемой основной приведенной погрешности измерений, не более: |
| ТС, сигналы напряжения и силы постоянного тока | ±0,25 % |
| ТП, пирометры | ±0,5 % |
| Характеристики выходных сигналов |
|---|
| Количество выходных устройств | 1 |
| Типы выходных устройств |
Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В |
| Конструктивные исполнения |
|---|
| Габаритные размеры | Щитовой Щ9: 26×48×72 мм |
| Условия эксплуатации |
|---|
| Диапазон рабочих температур | -40…+60 ⁰С |
| Относительная влажность воздуха | Не более 80 %, при +35 °С и более низких температурах без конденсации влаги |
| Атмосферное давление | От 84 до 106,7 кПа |
| Устойчивость к механическим воздействиям | Прибор соответствует группе исполнения N2 по ГОСТ Р 52931-2008 |
| Устойчивость к электромагнитным воздействиям | Соответствует ГОСТ 30804.6.1-2013 |
| Характеристики надежности |
|---|
| Степень защиты корпуса: |
| - щитовой Щ9 (со стороны лицевой панели) | IP65 |
| - щитовой Щ9 (со стороны клемм) | IP20 |
| Средняя наработка на отказ | 100 000 ч |
| Средний срок службы | 12 лет |
| Условное обозначение датчика | Диапазон измерений, °С |
|---|---|
| 50/100/500/1000П (α=0,00391 °С1) | -200…+850 |
| 50/100/500/1000М (α=0,00428 °С1) | -180 …+200 |
| 50/100/500/1000Cu (α)=0,00426 °С1) | -50 …+200 |
| 50/100/500/1000Pt (α=0,00385 °С1) | -200…+850 |
| 100/500/1000Ni (α=0,00617 °С1) | -60…+180 |
Примечание.
1) α температурный коэффициент термометра сопротивления - отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R0), деленное на 100 °С и округленное до пятого знака после запятой.
| Условное обозначение датчика | Диапазон измерений, °С |
|---|---|
| РК-15 | +400…+1500 |
| РК-20 | +600…+2000 |
| РС-20 | +900…+2000 |
| РС-25 | +1200…+2500 |
| Условное обозначение датчика | Диапазон измерений, °С |
|---|---|
| TХК (L) | -200...+800 |
| TХА (К) | -200…+1300 |
| TЖК (J) | -200…+1200 |
| TНН (N) | -200…+1300 |
| TМК (Т) | -200…+400 |
| TПП (S) | 0…+1750 |
| TПП (R) | 0…+1750 |
| TПР (В) | +200…+1800 |
| TВР (А-1) | 0…+2500 |
| TВР (А-2) | 0…+1800 |
| TВР (А-3) | 0…+1800 |
| Условное обозначение датчика | Диапазон измерений, °С |
|---|---|
| TypeL | -200…+900 |
|
|
|
|
|
|

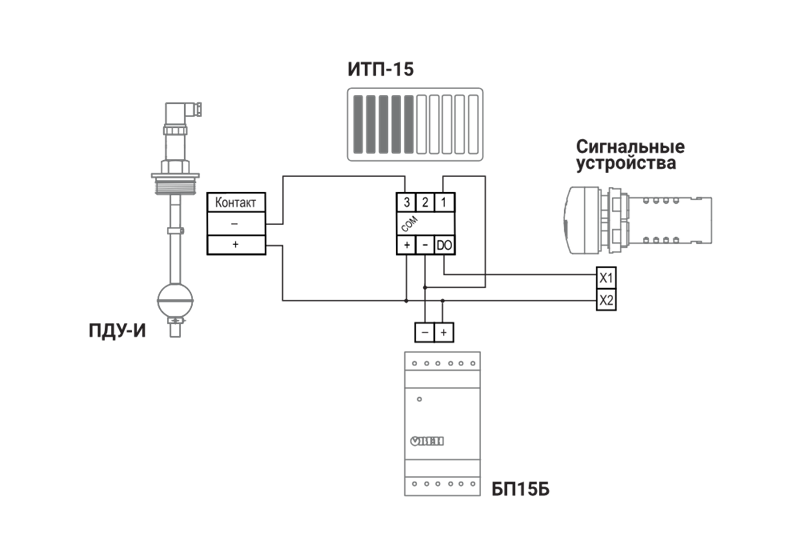

ИТП15 + |

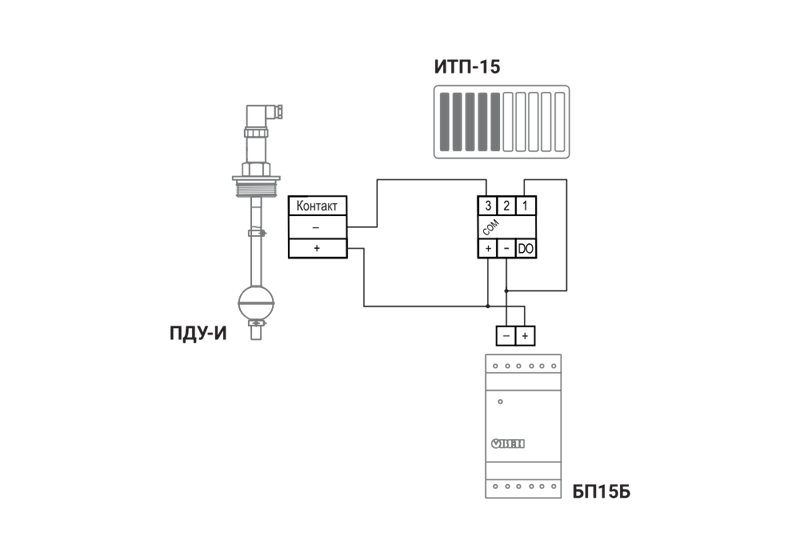

ИТП15 + |

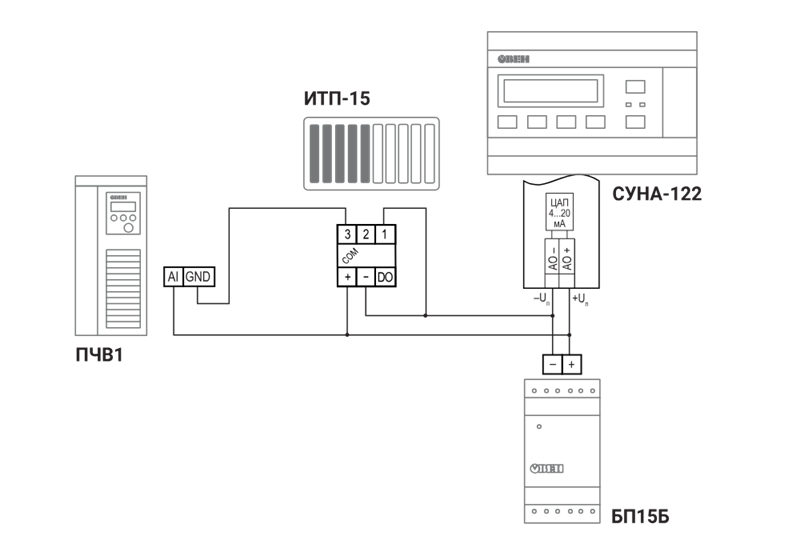

ИТП15 + |
|
|
|
|
||
|

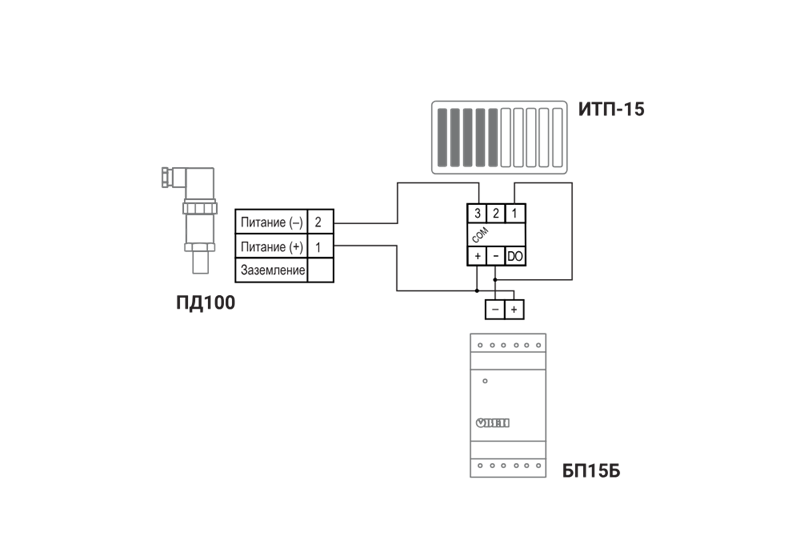

ИТП15 + |
ИТП15 + |
||
| 2D Модель ИТП-15 | Скачать PDF | Скачать DWG |
| 3D Модель ИТП-15 | Скачать PDF | Скачать STEP |
- Прибор ИТП-15
- Крепежная гайка
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Шаблон наклейка для монтажа
- Комплект клеммников и отвертка
- Уплотнитель
