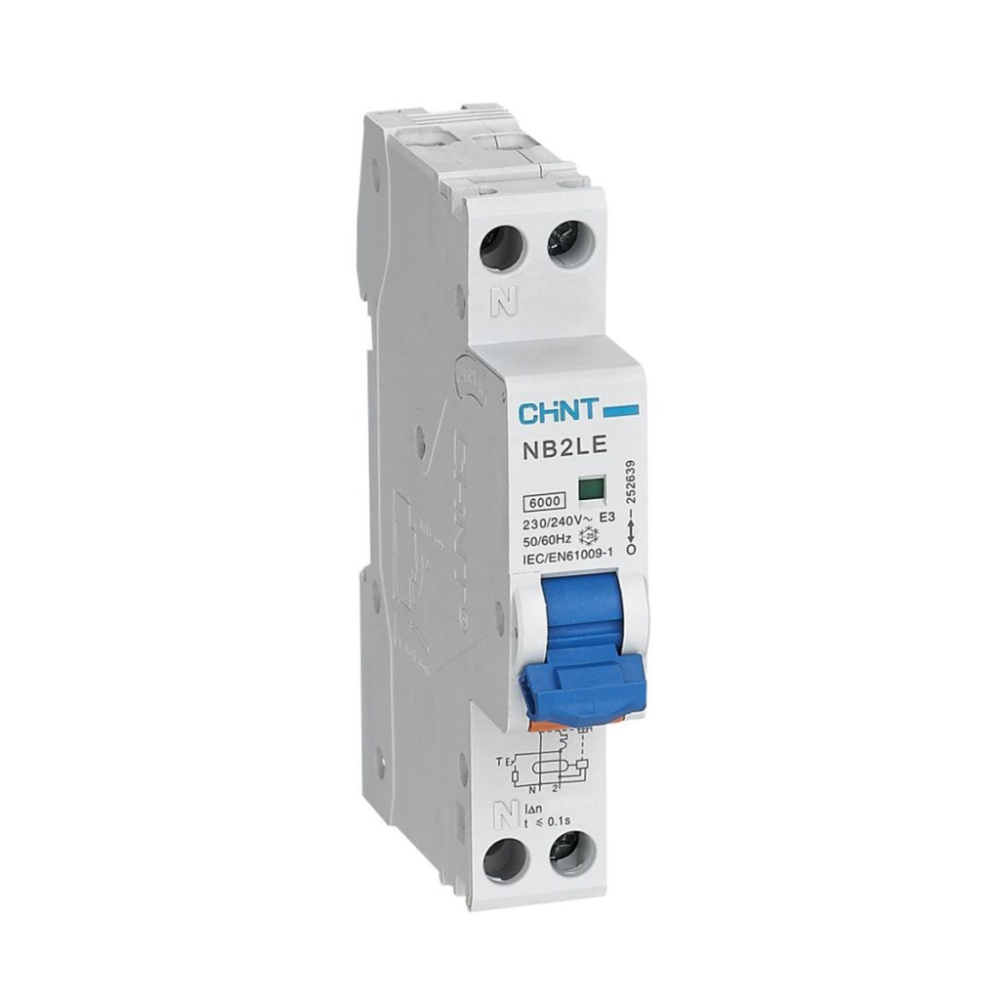

Дифференциальный автомат NB2LE, 6-25А, 4.5кА
Описание
Дифференциальные автоматы серии NB2LE, 6-25А, 4.5кА
- Автоматические выключатели дифференциального тока NB2LE для однофазных сетей в одном модульном исполнении(18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции и электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230В и частотой 50Гц.
Соответствие стандартам |
ГОСТ Р 51327.1 |
Номинальный ток In, А |
6, 10, 16, 20, 25 |
Характеристики срабатывания от сверхтоков |
B, C |
Число плюсов |
1P + N |
Тип защитной характеристики |
AC |
Номинальное рабочее напряжение, В |
AC230/240 |
Номинальный неотключающий дифференнциальный ток I△n,A |
0.015 |
Номинальная наибольшая коммутационная способность Icn, А |
4500 |
Номинальная наибольшая включающая и отключающая способность по дифференнциальному току I△n,A |
500 |
Электрическая износостойкость, циклов В-О, не менее |
2,000 |
Механическая износостойкость, циклов В-О, не менее |
2,000 |
Номинальное импульсное напряжение Uimp, В |
6,000 |
Диапазон рабочих температур, ℃ |
от минус 25 до плюс 40 |
Степень защиты |
IP20 |
In(A) |
In△(A) |
Время отключения и несрабатывания для работы при наличии дифференциального тока, с | ||||
I△n |
2I△n |
5I△n |
5A, 10A, 20A, 50A, 100A, 200A, 500A |
I△t | ||
6~25 |
0.03 |
0.1 |
0.05 |
0.04 |
0.04 |
0.04 |
