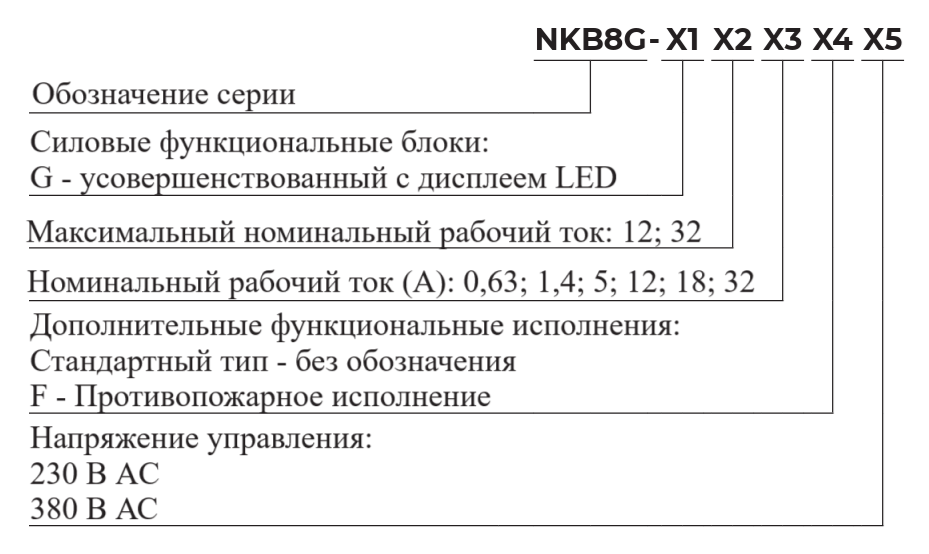

NKB8G-
Х
Х
Х
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Интеллектуальный пускатель с функцией управления и защиты NKB8G (0,16-32А)
Интеллектуальным пускателем NKB8G преимущественно используются в электрических системах с переменным током 50 Гц, номинальным напряжением до 690 В и током от 0,16 до 32 А. Устройство дает возможность регулировать встроенные уставки для работы в заданных рабочих условиях. А также настраивать работу устройства при возникновении аварийных ситуаций. Пускатель применяется в системах распределения питания и для защиты электродвигателей на объектах инфраструктуры, зданиях и т. д.
| Параметр | NKB8-12 | NKB8-32 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Соответствие стандартам | ГОСТ МЭК 60947-4-1 | ||||||||
| Номинальное изоляционное напряжение Ui (В) | 690 | ||||||||
| Номинальное импульсное выдерживаемое напряжение Uimp (кВ) | 6 | ||||||||
| Количество полюсов | 3 | ||||||||
| Степень защиты | IP20 | ||||||||
| Максимальный номинальный ток Iemax (А) | 12 | 32 | |||||||
| Номинальное рабочее напряжение Ue (В/50 Гц) | 400 | 690 | 400 | 690 | |||||
| AC-3 | AC-4 | AC-3 | AC-4 | AC-3 | AC-4 | AC-3 | AC-4 | ||
| Номинальный ток Ie (A) | 0,63-12 | 0,63-12 | 4,5-32 | 4,5-32 | |||||
| Номинальная отключающая способность при коротком замыкании Ics (кA) | 50 | 4 | 50 | 4 | |||||
| Срок службы (10 000 циклов) | 150 | 3 | 4 | 0,4 | 120 | 3 | 4 | - | |
| Номинальный тепловой ток Ith (A) | 12 | 32 | |||||||
| Питание управления | Клеммы A1/A2 питаются от сети 220 В переменного тока для работы встроенной катушки управления; клеммы A3/A4 подключаются к сети 220 В переменного тока для питания модуля защиты и управления. Когда клеммы A3/A4 не подключены к источнику питания, модуль защиты получает питание через A1/A2. | ||||||||
| Номинальное управляющее напряжение и условия работы катушки управления | Надежное замыкание | (85-110 %) Us | |||||||
| Размыкание или отпускание | (20-75 %) Us | ||||||||
| Температура окружающей среды | Температура окружающего воздуха: от -5 до +40 °C, среднесуточная температура в течение 24 часов не превышает +35 °C. | ||||||||
| Высота над уровнем моря | Место установки не должно превышать 2000 метров. | ||||||||
| Влажность | При максимальной температуре +40 °C относительная влажность воздуха не должна превышать 50 %; при более низких температурах допускается более высокая влажность, например, при 20 °C до 90 %. Необходимо принимать специальные меры против конденсата, возникающего из-за изменений температуры. | ||||||||
| Степень загрязнения | 3 | ||||||||
| Категория перенапряжения | III | ||||||||
| Электромагнитная совместимость | Окружающая среда А | ||||||||
| Требования к месту установки | Установка должна проводиться в соответствии с условиями безопасности, в местах, защищенных от дождя, снега и пара, где нет значительных колебаний, ударов, вибраций и проводящей пыли. Угол наклона установочной поверхности к вертикали не должен превышать ±5°. | ||||||||
| Требование к транспортировке и хранению | Температурный диапазон для транспортировки и хранения от -25 до +55 °C, на короткий период (до 24 часов) может достигать до +70 °C. Место хранения должно быть вентилируемым, сухим и защищенным от дождя, снега и прямых солнечных лучей. | ||||||||
| Типоразмер | Номинальный ток Ie (A) | Ток установки защиты от перегрузки IR (A) | Мощность управляемого электродвигателя (400В/AC-43) кВт |
|---|---|---|---|
| 12 | 0,63 | 0,16-0,63 | 0,06-0,18 |
| 1,4 | 0,35-1,4 | 0,09-0,55 | |
| 5 | 1,25-5 | 0,37-2,2 | |
| 12 | 3-12 | 1,1-5,5 | |
| 32 | 18 | 4,5-18 | 1,5-7,5 |
| 32 | 8-32 | 3-15 |

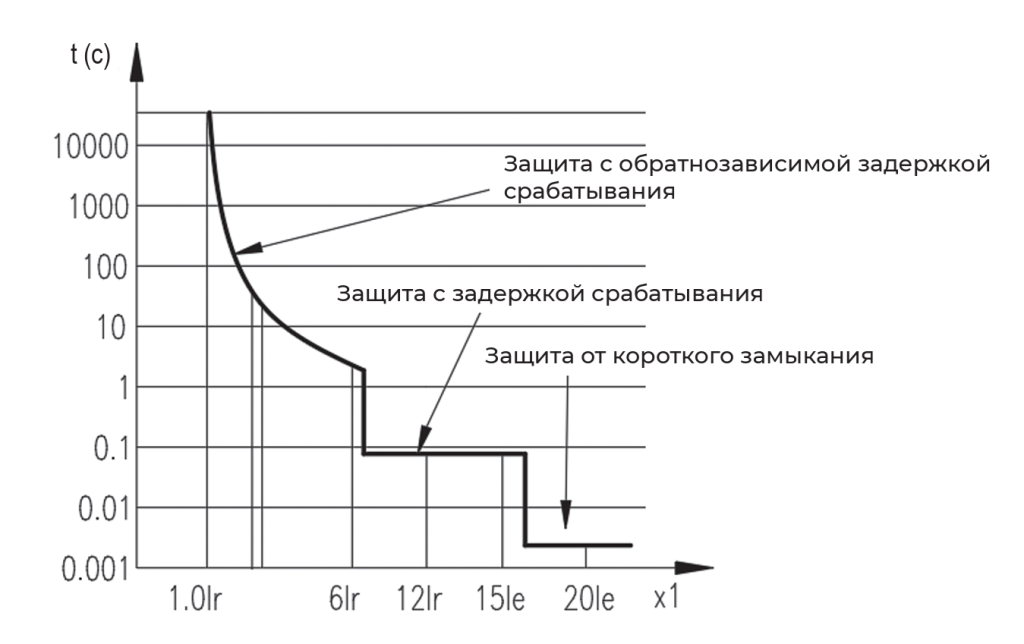

| Функция | Уставка параметров | Настройка задержки | Заводские установки | Сигнал состояния неисправности | |
|---|---|---|---|---|---|
| Базовое исполнение | Противопожарное исполнение | ||||
| Защита от короткого замыкания | 16Ie | - | 16 Ie | Мгновенное отключение | Мгновенное отключение |
| Защита от перегрузки | (6-12) Ir + OFF | 0,2 с | 12 Ir | Отключение с задержкой | Сигнал тревоги с задержкой |
| Класс теплового расцепления | Класс сраб. 10 A | - | Класс сраб. 10 A | Отключение с задержкой | Сигнал тревоги с задержкой |
| Защита от потери фазы | Задержка срабатывания при потери фазы | 5 с | 5 с | Отключение с задержкой | Отключение с задержкой |
| Защита от небаланса тока | (20-80 %) + OFF | (1-40) с | 30 %, 10 с | Отключение с задержкой | Сигнал тревоги с задержкой |
| Защита от тока утечки | (20-50 %) Ir + OFF | 0,1 с | 20 % Ir | Отключение с задержкой | Сигнал тревоги с задержкой |
| Защита от заклинивания ротора электродвигателя | (5-9) Ir + OFF | (1-15) с | 5Ir, 2 с | Отключение с задержкой | Отключение с задержкой |
| Защита от блокировки ротора электродвигателя | (5-9) Ir + OFF | (1-15) с | 5Ir, 2 с | Отключение с задержкой | Отключение с задержкой |
| Защита от затянутого пуска электродвигателя | (1-60) c + OFF | (1-60) с | 3 с | Задержка запуска отключает некоторые защитные функции, но обеспечивает мгновенное отключение при коротком замыкании | |
| Защита от недогрузки электродвигателя | (20-80 %) Ir + OFF | (1-60) с | 80 %, 10 с | Отключение с задержкой | Сигнал тревоги с задержкой |
| Защита от понижения напряжения | (70-90 %) Us + OFF | (1-30) с | 80 %, 10 с | с Отключение с задержкой | Сигнал тревоги с задержкой |
| Защита от повышения напряжения | (110-130 %) Us + OFF | (1-30) с | 110 %, 10 с | с Отключение с задержкой | Сигнал тревоги с задержкой |
Примечание:
1. Защита от понижения и повышения напряжения срабатывет при получении сигнала от управляющего напряжения питания Us (A1-A2).
2. Если параметр в таблице имеет значение OFF, это означает, что функция по умолчанию выключена.
3. Защита от заклинивания действует во время запуска; защита от блокировки действует после запуска во время работы.
4. Задержка тревоги у модели с функцией защиты от пожара означает, что сам продукт не отключается (главная цепь остаётся замкнутой), сигнал тревоги передаётся через контакты 201-202
5. Если коэффициент уставки защиты от заклинивания или блокировки слишком велик или время задержки слишком долгое, функция длительной задержки сработает первой, что является нормальным явлением

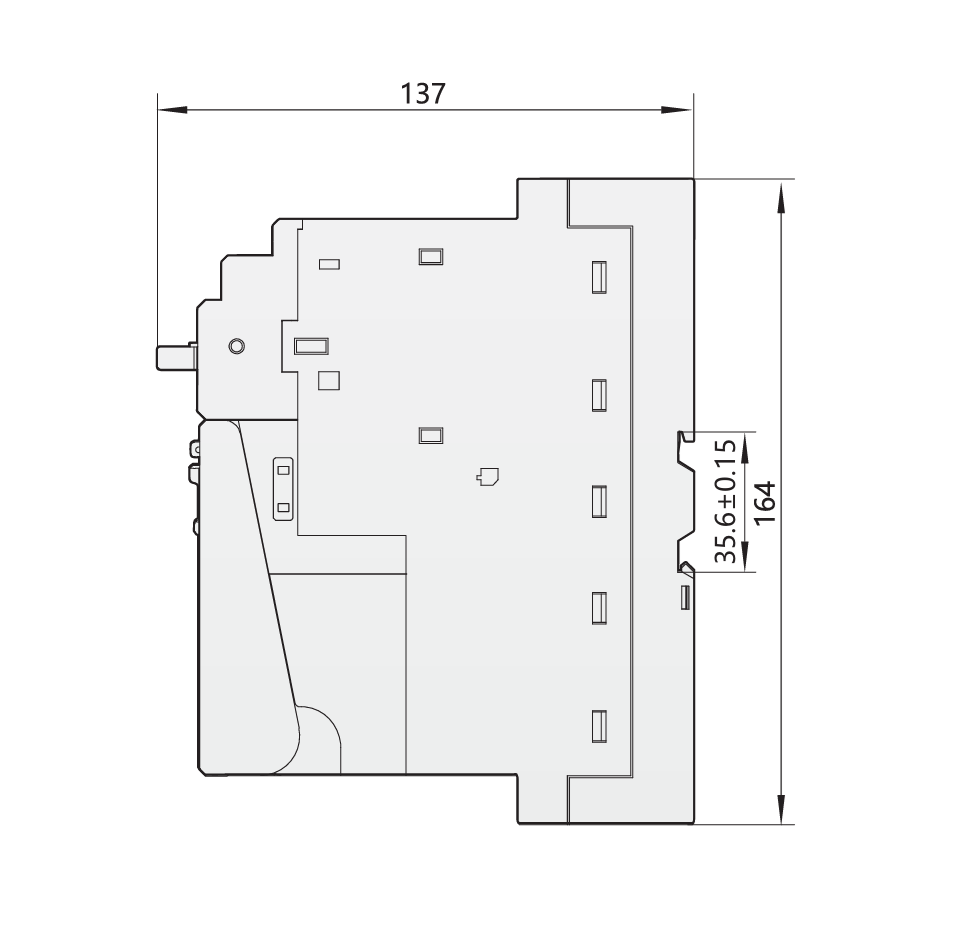

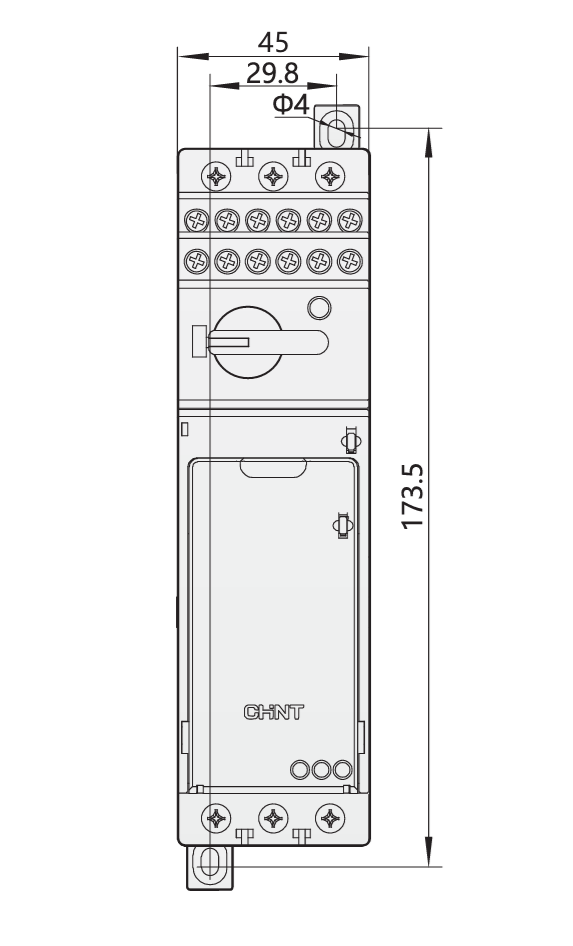

▶ Изделие должен устанавливать и обслуживать только квалифицированный электротехнический персонал с соответствующей группой допуска.

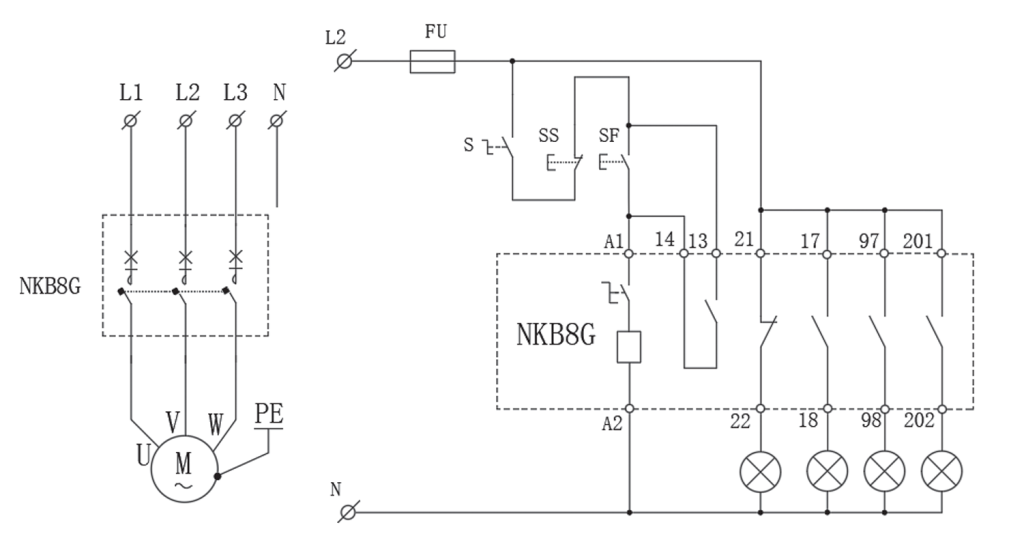

▶ Изделие должно быть подключено в строгом соответствии со схемой.
▶ Во время монтажа и технического обслуживания изделия питание всех его цепей должно быть отключено.
▶ Не допускайте попадания посторонних предметов в изделие.
▶ Для оборудования, выход которого из строя может повлечь материальные потери или создать угрозу личной безопасности, необходимо предусмотреть дополнительные меры защиты, такие как предохранительная вторичная цепь
▶ Монтаж, подключение и эксплуатация выключателей производится в соответствии с документом «Правила технической эксплуатации электроустановок потребителей».

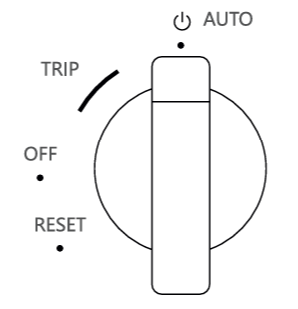

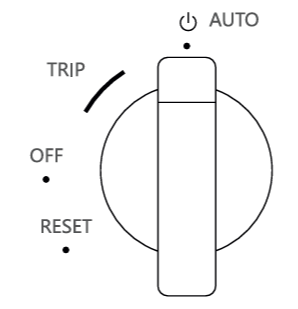

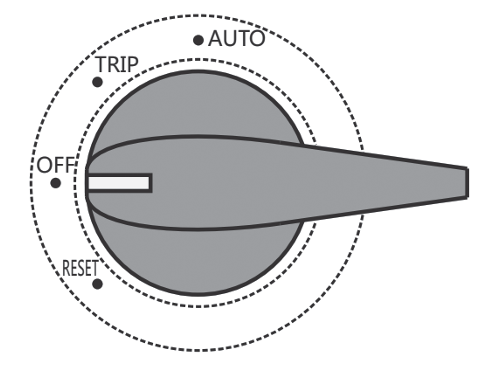

АВТО (AUTO) (положение автоматического управления): подается сигнал включения обмотки электромагнита, управляющего пускателем. Тем самым обеспечивается дистанционное управление путем подачи напряжения включения и отключения на обмотку.

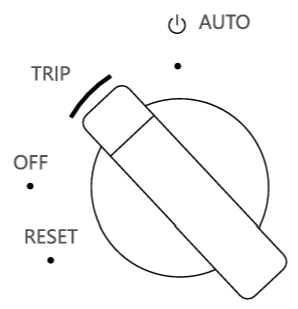

АВАРИЙНОЕ ОТКЛЮЧЕНИЕ (TRIP): при аварийном срабатывании расцепителя механизм пускателя размыкается. При этом главные контакты разъединяются, а обмотка управления отключается от источника.

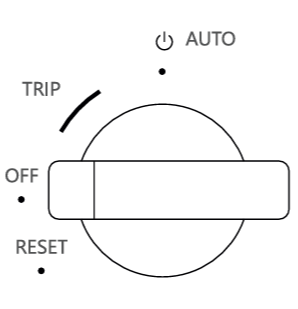

ВЫКЛ. (OFF): при ручном управлении обмотка электромагнита отключается, а главные контакты пускателя остаются в разъединенном положении.
СБРОС (RESET): поверните ручку управления, чтобы вернуть разомкнутый механизм выключателя в исходное положение и подготовить его к следующему расцеплению.
Состояние блокировки: при выключенном устройстве вытяните изолирующую вставку и закрепите ее, чтобы устройство оставалось в выключенном и разъединенном состоянии. Изменять положение переключателя в этом состоянии невозможно.
| Изображение состояния рычага | Описание состояния переключателя | Состояние NKB8G | Примечания |
|---|---|---|---|
|
|
Стандартное положение тестового рычага изоляции | Определяется условиями подключения (положение ручки, состояние A1\A2 и т. д.) | |
|
|
Позиция тестирования отключения (TEST) После перевода в положение TEST и отпускания рычага он автоматически возвращается в исходное положение, и выполняется тест на отключение NKB8G. | Отключенное состояние | |
|
|
Изолированное положение (ISO) После перевода рычага в положение ISO он остается в этом положении, требуется ручной сброс. NKB8G в изолированном положении. | Изолированное положение | При переводе ручки в положение OFF возможно вытягивание на замок, диаметр штыря 5 мм. |
Вспомогательная цепь делится на следующие группы:
▶ Дополнительные контакты, управляемые с помощью катушки
▶ Сигнальные контакты, которые используются для индикации рабочего состояния или причин неисправности NKB8G, управляются электронным блоком; основные параметры сигнальных контактов приведены в таблице 5.
Примечание. Когда ручка управления находится в положении AUTO, контакты сигнала «готовности» замкнуты, что позволяет автоматически контролировать NKB8G через модуль управления и защиты.
| Категория использования | Ithe (A) | Ie A | Ui (В) | Значение выдерживаемого импульсного перенапряжения Uimp(кВ) | Управляющая способность | Примечания | |||
|---|---|---|---|---|---|---|---|---|---|
| 120 В | 240 В | 380 В | Включено VA | Разрыв VA | |||||
| AC-15 | 2,5 | 1,5 | 0,75 | - | 250 | 4 | 1800 | 180 | Встроенный вспомогательный контакт |
| AC-14 | 0,5 | 0,3 | - | - | 216 | 36 | |||
| DC-13 | 1,0 | 0,22 | 0,11 | - | 28 | 28 | |||
| Код | Дополнительные контакты | Сигнальные контакты |
|---|---|---|
| Встроенные вспомогательные контакты (13-14; 21-22) | 1NO + 1NC | - |
| Встроенные сигнальные контакты (готовность 17-18;неисправность 97-98) | - | 2NO (готовность + неисправность) |
| Встроенные контакты пожарной тревоги (201-202) | - | 1NO (пожарная тревога) |
| NKB8G Положение основных контактов | Положение ручки | Индикатор состояния | 13, 14 | 21, 22 | 17, 18 | 97, 98 | 1, 2 | 3, 4 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Замкнуты | Положение рукоятки (AUTO) |
|
| Вкл | Откл | Вкл | Откл | Откл | Вкл | |
| Разомкнуты | Готовность | Положение рукоятки (AUTO) |
|
| Откл | Вкл | Вкл | Откл | Вкл | Откл |
| Нормально разомкнуто | Положение рукоятки (OFF) |
|
| Откл | Вкл | Откл | Откл | Вкл | Откл | |
| Отключение по причине аварии (кроме короткого замыкания) | Положение рукоятки (TRIP) |
|
| Откл | Вкл | Откл | Вкл | Вкл | Откл | |
| Отключение из-за аварии (короткое замыкание) | Положение рукоятки (TRIP) |
|
| Откл | Вкл | Откл | Вкл | Вкл | Откл | |
| Разъединение контактов для изоляции | Положение рукоятки (TRIP) |
|
| Откл | Вкл | Откл | Откл | Вкл | Откл | |

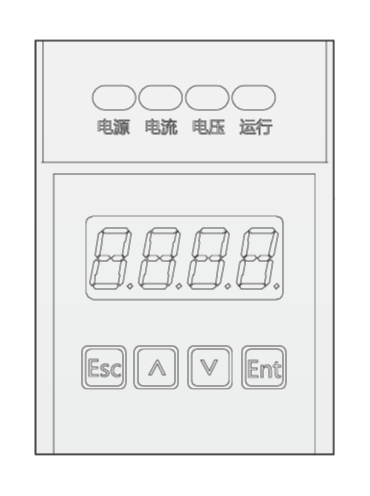

После включения NKB8G загорается строчный цифровой дисплей. Циклически отображается напряжение управляющего питания и измеренные значения тока работы трехфазной цепи A, B, C (показания для справки, не для измерения). Перед запуском с помощью кнопок на панели модуля защиты производится настройка функций и параметров модуля; во время работы состояние цепи оценивается по четырем индикаторным лампам.
| Тип | Функция |
|---|---|
| Функции кнопок | Кнопка Ent - при отсутствии нагрузки нажатие этой кнопки переводит в режим настройки параметров; так же она является кнопкой подтверждения |
| Кнопка ∧: кнопка установки данных, используется для увеличения | |
| Кнопка ∨: кнопка установки данных, используется для уменьшения | |
| Кнопка Esc: кнопка выхода или возвращения | |
| Состояние индикаторов | Питание: при питании силовой катушки, индикатор питания горит постоянно (подача питания на клеммы A1-A2 и ручка в положении AUTO) |
| Ток: при неисправности по току, индикатор тока мигает (например, при перегрузке, недостаточном токе и т. д.) | |
| Напряжение: при неисправности по напряжению, индикатор напряжения мигает (например, при повышении или понижении напряжения и т. д.) | |
| Работа: во время нормальной работы (главный цепь под напряжением), индикатор работы обычного типа горит непрерывно, индикатор работы пожарного типа мигает |
Примечание. Нажатие клавиш Ent, ∧ и ∨ позволяет войти в функциональное меню для настройки параметров функций.
| Функциональное меню | Тип функции | Настройка параметров |
|---|---|---|
| F0 | Регулировка диапазона тока | Регулировка тока защиты от перегрузки |
| F1 | Защита с длительной задержкой | NO (нельзя настроить, функция автоматически включена) |
| F2 | Задержка времени (перегрузка) | (ON, OFF) + (Кратность тока) |
| F3 | Мгновенное (короткое замыкание) | NO (нельзя настроить, функция автоматически включена) |
| F4 | Защита от затянутого пуска | NO (нельзя настроить, функция автоматически включена) |
| F5 | Небаланс тока | (ON, OFF) + (Неравномерность электрической цепи) + (Время задержки) |
| F6 | Защита от недостаточного тока | (ON, OFF) + (Кратность тока) + (Время задержки) |
| F7 | Защита от понижения напряжения | (ON, OFF) + (Кратность напряжения) + (Время задержки) |
| F8 | Защита от повышения напряжения | (ON, OFF) + (Кратность напряжения) + (Время задержки) |
| F9 | Задержка запуска | (ON, OFF) + (Кратность напряжения) + (Время задержки) |
| F10 | Защита от заклинивания ротора | (ON, OFF) + (Кратность тока) + (Время задержки) |
| F11 | Защита от блокировки | (ON, OFF) + (Кратность тока) + (Время задержки) |
| F12 | Защита от тока утечки | (ON, OFF) + (Кратность тока) |
| F13 | Запрос ошибок | Запрос типа последней ошибки (F□, значение соответствует определенной ошибке функции) |
| F14 | Восстановление заводских настроек | После входа в меню выберите ВКЛ, чтобы восстановить заводские настройки |
| F15 | Тест отключения пускателя | После входа в меню выберите ON, чтобы провести тест отключения продукта |
| F16 | Запрос информации о продукте |
S□\F□ (S означает стандартный тип, F - пожарный тип) C□ (C означает описание тока) U□ (U означает описание напряжения) |
В нормальных условиях эксплуатации необходимо проводить техническое обслуживание устройства не реже одного раза в год.
Во время технического обслуживания следует провести следующие операции:
▶ удалить пыль и грязь;
▶ проверить затяжку винтов крепления проводников;
Избегайте механических нагрузок на изделие, храните его в хорошо вентилируемом помещении.
При отключении устройства по причине аварии повторное включение проводится только после устранения причин, вызвавших это отключение.
