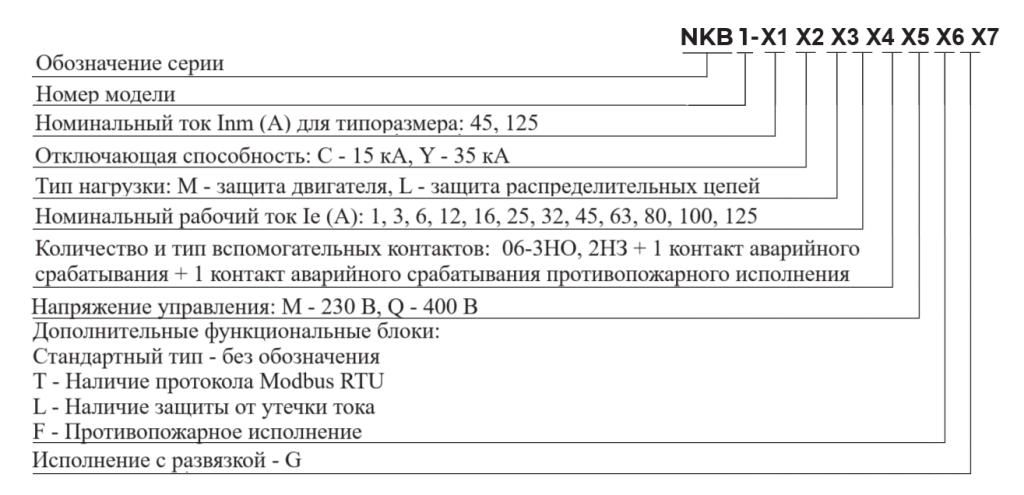

NKB1 -
Х
Х
/
Х
Х
/06
Х
X
G
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Интеллектуальный пускатель с функцией управления и защиты NKB1
Интеллектуальный пускатель с функцией управления и защиты NKB1 предназначен для применения в сетях переменного тока с частотой 50/60 Гц, напряжением до 690В и номинальным током от 1 до 125 А. Устройство дает возможность регулировать встроенные уставки для работы в заданных рабочих условиях. А так же настраивать работу устройства при возникновении аварийных ситуаций. Пускатель применяется в системах распределения питания и для защиты электродвигателей на объектах инфраструктуры, зданиях и т. д.
1. Установку и обслуживание изделия должны выполнять только квалифицированные специалисты.
2. Во избежание возникновения опасных ситуаций установка и монтаж изделия осуществляются в строгом соответствии с требованиями эксплуатационной документации.
3. Установка изделия в среде, содержащей воспламеняемые, взрывчатые газы и конденсат, а также эксплуатация изделия мокрыми руками строго запрещена.
4. Запрещается касаться токоведущих частей изделия во время его эксплуатации.
5. При установке, эксплуатации и техническом обслуживании изделия необходимо убедиться, что линии обесточена.
6. Не допускается установка изделия в местах, где возможно появление агрессивных газов, которые могут приводить к коррозии металла и повреждению изоляции.
| Модель | NKB1-45 | NKB1-125 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное рабочее напряжение Ue (В) | 400, 690 | ||||||||||||
| Частота (Гц) | 50 Гц (60 Гц) | ||||||||||||
| Номинальное напряжение изоляции Ui (В) | 690 В | ||||||||||||
| Номинальное импульсное выдерживаемое напряжение, Uimp (кВ) | 4 | 6 | |||||||||||
| Ток термической стойкости Ith (A) | 16 | 45 | 80 | 125 | |||||||||
| Номинальный рабочий ток Ie (А) | 1 | 3 | 6 | 12 | 16 | 25 | 32 | 45 | 63 | 80 | 100 | 125 | |
| Категория применения | AC-3, AC-4 | ||||||||||||
| Условия окружающей среды | Температура окружающей среды (°С) | -5... +40 °С | |||||||||||
| Атмосферные условия: температура и влажность | +40 °C, относительная влажность 50 %; до 90 % при +25 °C | ||||||||||||
| Высота над уровнем моря | до 2000 м | ||||||||||||
| Класс загрязнения / категория перенапряжения | Класс 3/III | ||||||||||||
| Количество полюсов | 3 полюса | ||||||||||||
| Класс режима работы (режим прерывистой нагрузки) | 300, коэффициент нагрузки 40 % | 120, коэффициент нагрузки 25 % | |||||||||||
| Типоразмер | Номинальный рабочий ток Ie (А) | Номинальный ток контроллера Iet (A) | Диапазон токов уставки при перегрузке Ir1 (A) | Регулируемая мощность двигателя Pe (кВт) (400 В) |
|---|---|---|---|---|
| 45 | 1 | 1 | 0,4-1 | 0,12-0,3 |
| 3 | 3 | 1,2-3 | 0,37-1,2 | |
| 6 | 6 | 2,4-6 | 1,0-2,7 | |
| 12 | 12 | 4,8-12 | 2,2-5,5 | |
| 16 | 16 | 6,4-16 | 3,0-7,5 | |
| 25 | 25 | 10-25 | 5,0-12 | |
| 32 | 32 | 12,8-32 | 6,5-15 | |
| 45 | 45 | 18-45 | 9,0-22 | |
| 125 | 63 | 63 | 25-63 | 12-30 |
| 80 | 80 | 32-80 | 15-37 | |
| 100 | 100 | 40-100 | 22-45 | |
| 125 | 125 | 50-125 | 27-55 |
| Номинальное напряжение цепи управления Us | Нормальная работа | Диапазон рабочего напряжения |
|---|---|---|
|
М: 230 В перем. тока Q: 400 В перем. тока |
Напряжение срабатывания | (85-110 %) Us |
| Напряжение отпускания | (20-75 %) Us |
| Функции | Уставка параметров | Настройка задержки | Заводские настройки | Установочные параметры | Сигнал состояния неисправности | ||
|---|---|---|---|---|---|---|---|
| Базовое исполнение | Противопожарное исполнение | ||||||
| Защита от повышения напряжения | Us 230 В | (230-286 В)+(0) | 1-30 с | 264 В / 10 с | (230-286 В)+(0) | Задержка размыкания | Аварийный сигнал с задержкой |
| Us 400 В | (400-494 В)+(0) | 1-30 с | 456 В / 10 с | (400-494 В)+(0) | |||
| Защита от затянутого пуска | (0-99 с)+(0) | 0-99 с | 3 с | (0-99 с)+(0) | Задержка при запуске экранированной системы, мгновенное расцепление при коротком замыкании | ||
| Защита от блокировки ротора | (5-9) Ir+(0) | 1-50 с | (0) | (5-9) Ir+(0) | Задержка размыкания | Размыкание с задержкой | |
| Токовая защита нулевой последовательности | (30-500 мА)+(0) | 0,1-1 с | 100 мА | (30-500 мА)+(0) | Размыкание | Аварийный сигнал | |
Примечание. Обмен данными и защита от утечек являются дополнительными функциями.

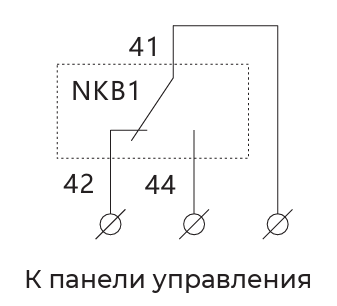

Для обмена данными используется линия связи RS485 и протокол Modbus.

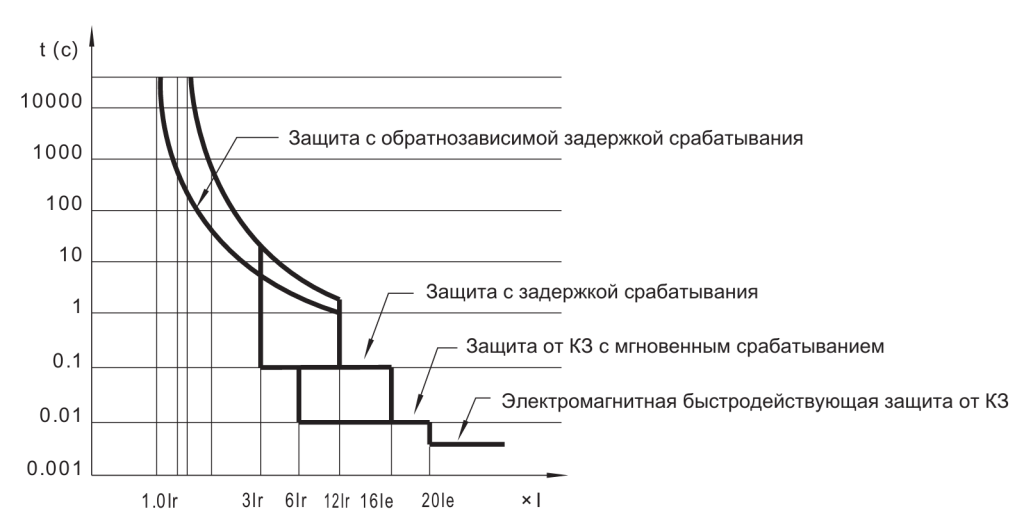

Настройка защиты от перегрузки (время работы при 1,5Ir в секундах): F0 (защита от перегрузки выключена), F1 (51), F2 (98), F3 (144), F4(200). Сигнал питания защиты от пониженного/повышенного напряжения контроллера поступает от управляющего контакта Us (A1-A2).
Ток нулевой последовательности: 30, 50, 75, 100, 150, 200, 300, 500 мА.
Если функциональный параметр имеет значение 0, соответствующая функция отключена.
▶ Изделие должен устанавливать и обслуживать только квалифицированный электротехнический персонал с соответствующей группой допуска.

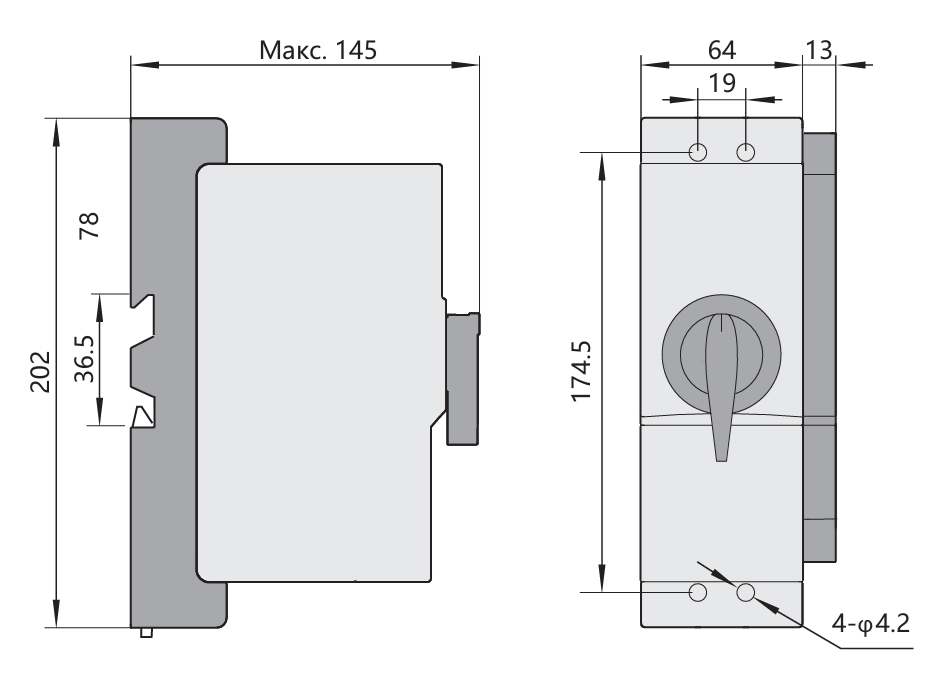

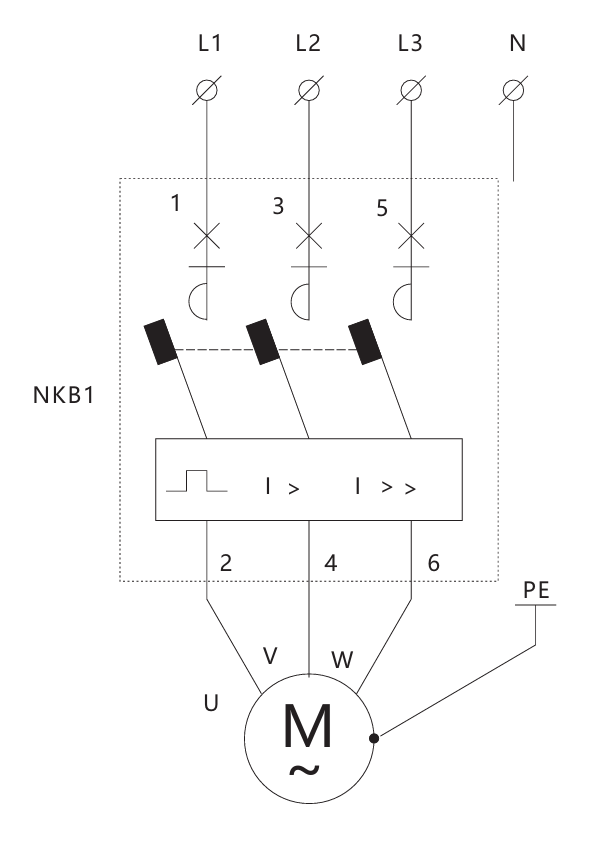

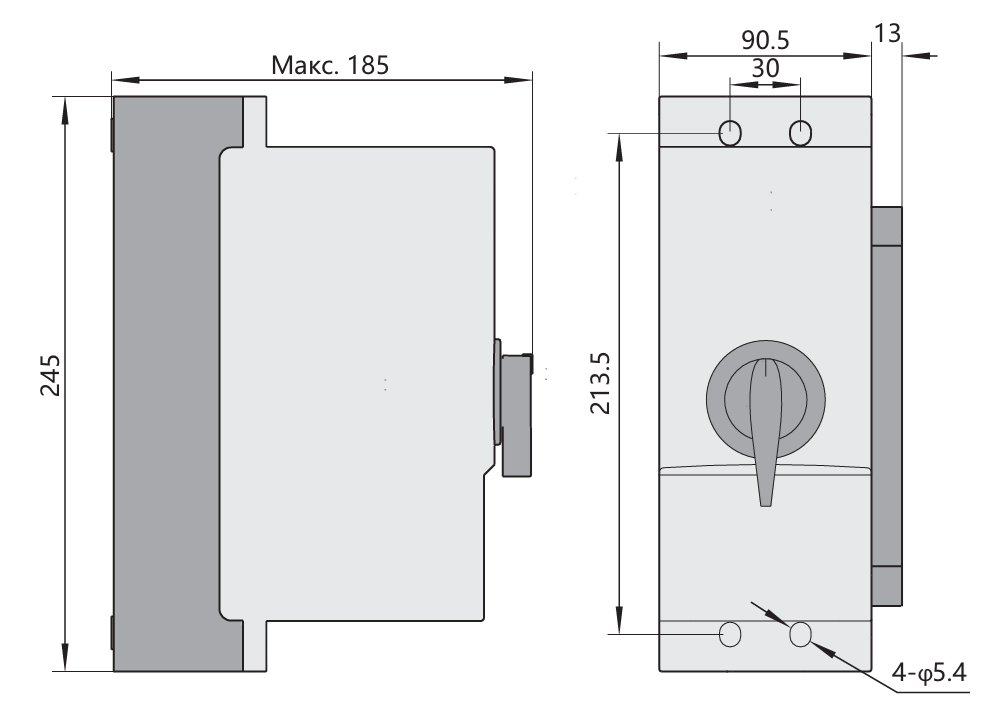

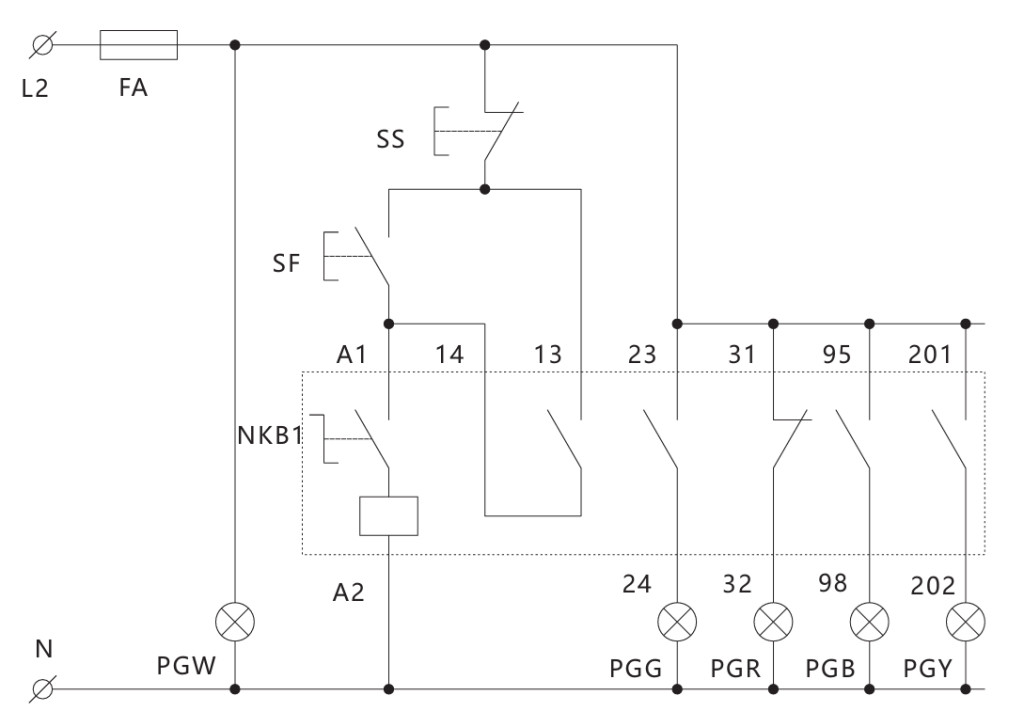

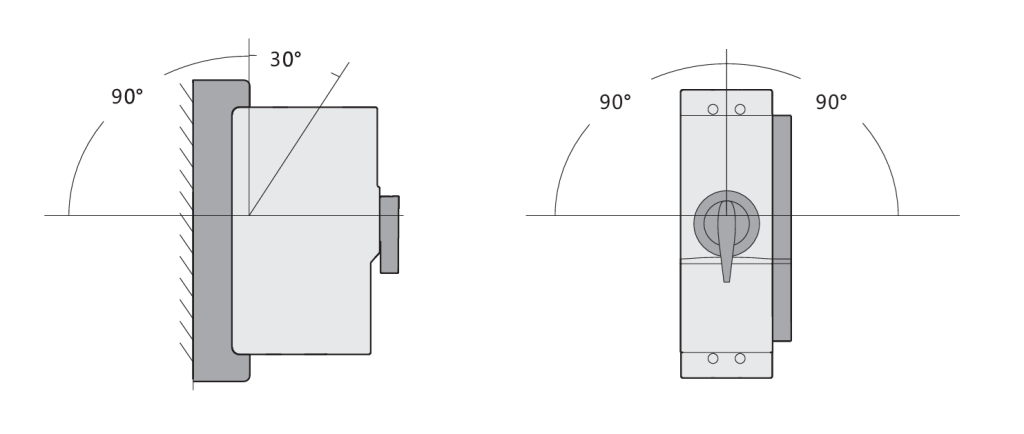

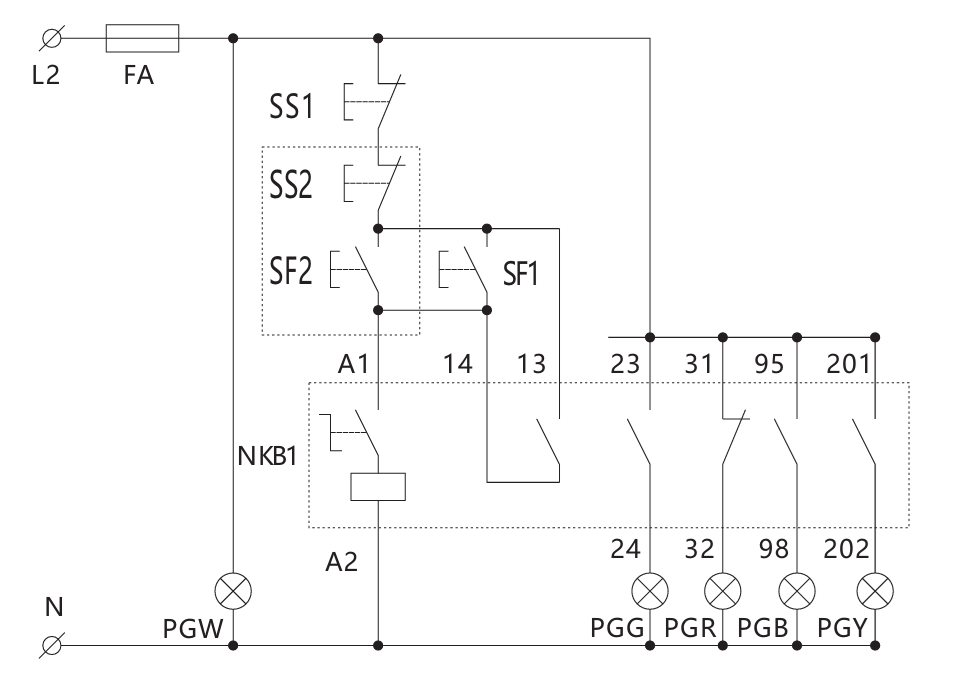

▶ Изделие должно быть подключено в строгом соответствии со схемой.
▶ Во время монтажа и технического обслуживания изделия питание всех его цепей должно быть отключено.
▶ Не допускайте попадания посторонних предметов в изделие.
▶ Для оборудования, выход которого из строя может повлечь материальные потери или создать угрозу личной безопасности, необходимо предусмотреть дополнительные меры защиты, такие как предохранительная вторичная цепь
▶ Монтаж, подключение и эксплуатация выключателей производится в соответствии с документом «Правила технической эксплуатации электроустановок потребителей».

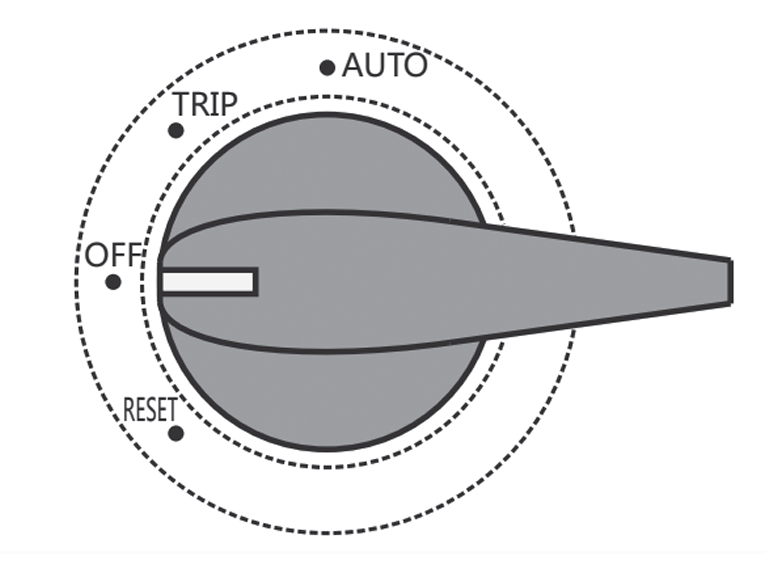

АВАРИЙНОЕ ОТКЛЮЧЕНИЕ (TRIP): при аварийном срабатывании расцепителя механизм пускателя размыкается. При этом главные контакты разъединяются, а обмотка управления отключается от источника.
ВЫКЛ. (OFF): при ручном управлении обмотка электромагнита отключается, а главные контакты пускателя остаются в разъединенном положении.
СБРОС (RESET): поверните ручку управления, чтобы вернуть разомкнутый механизм выключателя в исходное положение и подготовить его к следующему расцеплению.
Состояние блокировки: при выключенном устройстве вытяните изолирующую вставку и закрепите ее, чтобы устройство оставалось в выключенном и разъединенном состоянии. Изменять положение переключателя в этом состоянии невозможно.
| Обозначение | НО | НО | НЗ | НО | НЗ | a | b |
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
| 06 - дополнительные контакты | √ | √ | √ | √ | √ | √ | √ |
| AC-15 → Ie: 5 A → Ue: 400 В | AC-15 → Ie: 3 A → Ue: 230 В | ||||||
Примечание.
Вспомогательное оборудование a (95/98): контакт аварийного срабатывания.
Вспомогательное оборудование b (201/202): контакт аварийного срабатывания противопожарного исполнения.
В нормальных условиях эксплуатации необходимо проводить техническое обслуживание устройства не реже одного раза в год.
Во время технического обслуживания следует провести следующие операции:
▶ удалить пыль и грязь;
▶ проверить затяжку винтов крепления проводников;
Избегайте механических нагрузок на изделие, храните его в хорошо вентилируемом помещении.
При отключении устройства по причине аварии повторное включение проводится только после устранения причин, вызвавших это отключение.
