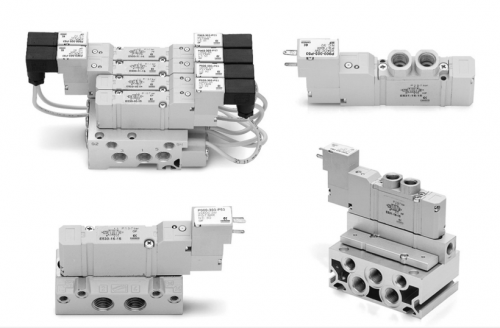

Минираспределители золотникового типа с пневматическим и электропневматическим управлением Серия E
Запрос цен и сроков на info@binomkip.ruС присоединительными отверстиями на корпусе
Для индивидуального и группового монтажа
Размер 10,5 мм
Распределители Серии E характеризуются большими расходами при малых габаритах. Плиты изготавливаются из специальных алюминиевых сплавов и могут быть индивидуальные или групповые. В плитах имеется общий вход и два общих выхлопных отверстия, совмещенные с выхлопом пилотов.
Конструкция |
золотникового типа |
Тип распределителя |
5/2, 5/3 лин./поз. |
Материалы |
корпус, золотник и плита - алюминий, крышки - полиамид, уплотнения - NBR |
Присоединение |
входы / выходы
распределителя = М5; управление = через внутренний канал распределителя |
Рабочая температура |
0°C ÷ 50°C |
Рабочая среда |
Очищенный
воздух без необходимости маслораспыления. |
Напряжение |
см. кодировку |
Допустимый разброс напряжений |
± 10% |
Изоляция |
класс F |
Класс защиты |
IP50 |
E |
5 |
2 |
1 |
- |
11 |
- |
10 |
- |
K |
1 |
3 |
E |
Серия |
||||||||||
5 |
Функция: |
||||||||||
2 |
Размер: 2 = 10,5 мм |
||||||||||
1 |
Тип корпуса: |
||||||||||
11 |
Управление: |
||||||||||
10 |
Уплотнение: 10 |
||||||||||
K |
Серия пилотного распределителя: К |
||||||||||
1 |
Размеры соленоида: 1 = 10x10 |
||||||||||
3 |
Напряжение
соленоида: |
Мод. |
A |
B |
C |
Присоединение |
Присоединение |
Мин. давление |
Рабочее |
Расход |
E521-36 |
29 |
33.4 |
Ø 3 |
M5 |
M5 |
2.5 |
2,5 ÷ 7 |
200 |
E521-C36 |
29 |
39.1 |
Ø 4 |
M5 |
M5 |
2.5 |
2,5 ÷ 7 |
200 |
Мод. |
A |
B |
C |
Присоединение |
Присоединение |
Мин. давление |
Рабочее |
Расход |
E521-33 |
29 |
33.4 |
Ø 3 |
M5 |
M5 |
1 |
-0,9 ÷ 7 |
200 |
E521-C33 |
29 |
39.1 |
Ø 4 |
M5 |
M5 |
1 |
-0,9 ÷ 7 |
200 |
CO = с открытой центральной позицией
CP = в центральной позиции подача давления в обе линии
Мод. |
A |
B |
C |
Присоединение |
Присоединение |
Мин. давление |
Рабочее |
Расход |
Символ |
E621-33 |
29 |
33,4 |
Ø 3 |
M5 |
M5 |
1 |
-0,9 ÷ 7 |
200 |
VP08 |
E621-C33 |
29 |
39,1 |
Ø 4 |
M5 |
M5 |
1 |
-0,9 ÷ 7 |
200 |
VP08 |
E721-33 |
29 |
33,4 |
Ø 3 |
M5 |
M5 |
1 |
-0,9 ÷ 7 |
200 |
VP09 |
E721-C33 |
29 |
39,1 |
Ø 4 |
M5 |
M5 |
1 |
-0,9 ÷ 7 |
200 |
VP09 |
E821-33 |
29 |
33,4 |
Ø 3 |
M5 |
M5 |
1 |
-0,9 ÷ 7 |
200 |
VP10 |
E821-C33 |
29 |
39,1 |
Ø 4 |
M5 |
M5 |
1 |
-0,9 ÷ 7 |
200 |
VP10 |
Мод. |
A |
Присоединение |
Присоединение |
Мин. давление |
Рабочее |
Расход |
E521-16-10-K10 |
29 |
M5 |
M5 |
2,5 ÷ 7 |
-0,9 ÷ 7 |
200 |
Мод. |
A |
Присоединение |
Присоединение |
Рабочее |
Расход |
E521-11-10-K10 |
29 |
M5 |
M5 |
1 ÷ 7 |
200 |
CO = с открытой центральной позицией
CP = в центральной позиции подача давления в обе линии С соленоидами на пилотных распределителях необходимо использовать электрический разъем 121-803, 121-806 или 121-810
Мод. |
A |
Присоединение |
Присоединение |
Рабочее |
Расход |
Символ |
E621-11-10-K10 |
29 |
M5 |
M5 |
2 ÷ 7 |
200 |
EV27 |
E721-11-10-K10 |
29 |
M5 |
M5 |
2 ÷ 7 |
200 |
EV31 |
E821-11-10-k10 |
29 |
M5 |
M5 |
2 ÷ 7 |
200 |
EV35 |
Мод. |
B |
C |
Мин. давление |
Рабочее |
Расход |
E520-36 |
59,5 |
Ø3 |
2,5 |
2,5 ÷ 7 |
280 |
E520-C36 |
65,2 |
Ø4 |
2,5 |
2,5 ÷ 7 |
280 |
Мод. |
B |
C |
Мин. давление |
Рабочее |
Расход |
E520-33 |
59,5 |
Ø3 |
1 |
-0,9 ÷ 7 |
280 |
E520-C33 |
65,2 |
Ø4 |
1 |
-0,9 ÷ 7 |
280 |
CO = с открытой центральной позицией
CP = в центральной позиции подача давления в обе линии
Мод. |
B |
C |
Мин. давление |
Рабочее |
Расход |
Символ |
E620-33 |
59,5 |
Ø3 |
2 |
-0,9 ÷ 7 |
280 |
VP08 |
E620-C33 |
65,5 |
Ø4 |
2 |
-0,9 ÷ 7 |
280 |
VP08 |
E720-33 |
59,5 |
Ø3 |
2 |
-0,9 ÷ 7 |
280 |
VP09 |
E720-C33 |
65,5 |
Ø4 |
2 |
-0,9 ÷ 7 |
280 |
VP09 |
E820-33 |
59,5 |
Ø3 |
2 |
-0,9 ÷ 7 |
280 |
VP10 |
E820-C33 |
65,5 |
Ø4 |
2 |
-0,9 ÷ 7 |
280 |
VP10 |
