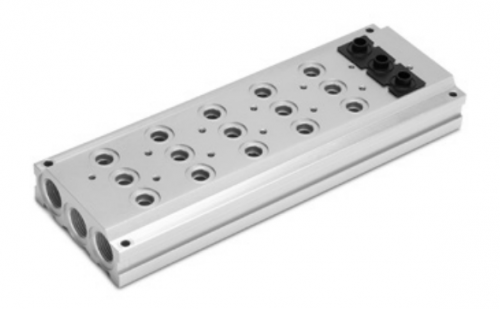

Плиты монтажные, присоединение G1/4 и G1/8 Camozzi

Мод.

n - кол-во мест для
распределителей

A

B

C

D

E

F

G

H

L1

L2

L3

M

N

O

P

Q

R

CNVL-318-02-RC01

2

23

23

69,5

46

12

29

3/8

78

69

57

55

4.3

14

4

6

30

7

CNVL-318-03-RC01

3

23

23

69,5

46

12

29

3/8

78

92

80

78

4.3

14

4

6

30

7

CNVL-318-04-RC01

4

23

23

69,5

46

12

29

3/8

78

115

103

101

4.3

14

4

6

30

7

CNVL-318-05-RC01

5

23

23

69,5

46

12

29

3/8

78

138

126

124

4.3

14

4

6

30

7

CNVL-318-06-RC01

6

23

23

69,5

46

12

29

3/8

78

161

149

147

4.3

14

4

6

30

7

CNVL-318-07-RC01

7

23

23

69,5

46

12

29

3/8

78

184

172

170

4.3

14

4

6

30

7

CNVL-318-08-RC01

8

23

23

69,5

46

12

29

3/8

78

207

195

193

4.3

14

4

6

30

7

CNVL-318-09-RC01

9

23

23

69,5

46

12

29

3/8

78

230

218

216

4.3

14

4

6

30

7

CNVL-318-10-RC01

10

23

23

69,5

46

12

29

3/8

78

253

241

239

4.3

14

4

6

30

7

Мод.

n - кол-во мест для
распределителей

C

D

E

F

G

H

L1

L2

M

N

P

CNVL-314-02-RC01

2

69,5

46

17

29

3/8

78

78

66

4.3

15

6

CNVL-314-03-RC01

3

69,5

46

17

29

3/8

78

104

92

4.3

15

6

CNVL-314-04-RC01

4

69,5

46

17

29

3/8

78

130

118

4.3

15

6

CNVL-314-05-RC01

5

69,5

46

17

29

3/8

78

156

144

4.3

15

6

CNVL-314-06-RC01

6

69,5

46

17

29

3/8

78

182

170

4.3

15

6

CNVL-314-07-RC01

7

69,5

46

17

29

3/8

78

208

196

4.3

15

6

CNVL-314-08-RC01

8

69,5

46

17

29

3/8

78

234

222

4.3

15

6

CNVL-314-09-RC01

9

69,5

46

17

29

3/8

78

260

248

4.3

15

6

CNVL-314-10-RC01

10

69,5

46

17

29

3/8

78

286

274

4.3

15

6
