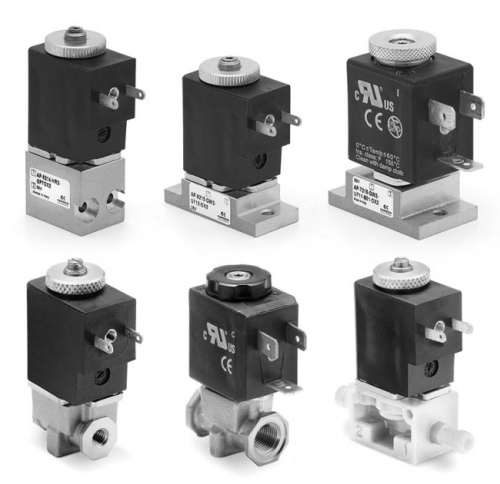

Пропорциональные клапаны Серия AP
Запрос цен и сроков на info@binomkip.ru

Нормально закрытые пропорциональные клапаны прямого действия с условным проходом от 0,8 до 2,4 мм Серии AP могут использоваться в системах, где требуется разомкнутый контур управления потоками газовых смесей, управления наполнением, опустошением и вакуумированием полостей.
Клапаны Серии АР могут работать при постоянной подаче напряжения на соленоид. В клапанах Серии AP для реализации пропорционального управления оптимизированы характеристики трения, и снижен эффект “залипания” подвижного элемента.
В качестве сигнала управления используется сигнал широтно-импульсной модуляции по напряжению или току. Как и обычные клапанные распределители Серия AP может работать на вакууме и давлениях близких к атмосферному.
» Управление ШИМ или токовым сигналом
» Управление расходом разомкнутого контура
» Может применяться с вакуумом
» Доступные исполнения:
- с корпусом из PVDF (для размера 16 мм);
- с корпусом с фланцем сбоку;
- с корпусом с фланцем снизу;
- использование с кислородом.

Функция распределителя	2/2 Н.З.
Конструкция	пропорциональный клапан прямого действия
Присоединение	M5, G1/8
Гистерезис	размер 16 мм: < 12% размер 22 мм: < 10%
Повторяемость	размер 16 мм: < 7% размер 22 мм: < 7%
Рабочая температура	0°C ÷ 60°C
Установка	в любом положении
Рабочая среда	очищенный воздух без необходимости маслораспыления. Требуется последовательная установка центробежных фильтров 25 мкм и 5 мкм, обеспечивающих класс очистки воздуха по стандарту ISO 8573-1:2010 [6:8:4]. Инертные газы.
Корпус	латунь / PVDF (только для размера 16 мм)
Уплотнения	NBR и FKM
	GP7	GPH	U711	U712
Номинальное сопротивление	193 Ом	48 Ом	85 Ом	22 Ом
Уровень тока	125 мА	250 мА	271 мА	0.542 мА

При выборе клапана, для достижения наилучших характеристик, необходимо обеспечить перепад давления между входом и выходом не менее 1 бара.

AP	-	7	2	1	1	-	L	R	2	-	G	7	11	OX2
AP	Серия
7	Размер корпуса: 6 = размер 16 мм 7 = размер 22 мм
2	Количество линий: 2 = 2/2 лин./поз.
1	Функция: 1 = Н.З.
1	Присоединение: 0 = M5 (только для размера 16 мм) 1 = G1/8 (только для размера 22 мм) 4 = боковой фланец 5 = нижний фланец L = фитинг «ёлочка» (только для корпуса PVDF)
L	Условный проход: D = ø 0.8 мм (только для размера 16 мм) F = ø 1 мм H = ø 1.2 мм L = ø 1.6 мм N = ø 2 мм (только для размера 22 мм) Q = ø 2.4 мм (только для размера 22 мм)
R	Материал уплотнения: R = NBR W = FKM
2	Материал корпуса: 2 = латунь 3 = PVDF (только для размера 16 мм)
G	Материал соленоида: G = PA (только для размера 16 мм) U = PET (только для размера 22 мм)
7	Размеры соленоида: P = 16x26 DIN EN 175301-803-C (только для размера 16 мм) 7 = 22x22 DIN 43650 B (только для размера 22 мм)
11	Напряжение соленоида: H = 12 V DC 3 W (только для размера 16 мм) 7 = 24 V DC 3 W (только для размера 16 мм) 11 = 24 V DC 6,5 W (только для размера 22 мм) 12 = 12 V DC 6,5 W (только для размера 22 мм)
OX2	Версия: ОХ2 = версия с сертификатом ASTM G93-03 Level B (только уплотнения FKM) = несертифицированная версия с уплотнениями NBR

ОПИСАНИЕ:
Q = Расход
D.C. = Скважность сигнала ШИМ


Условный проход 0,8 мм Q = расход при свободном потоке (Нл/мин) I = ток (А) FS = полный диапазон (номинальный ток)	Условный проход 1 мм Q = расход при свободном потоке (Нл/мин) I = ток (А) FS = полный диапазон (номинальный ток)

Условный проход 1,2 мм Q = расход при свободном потоке (Нл/мин) I = ток (А) FS = полный диапазон (номинальный ток)	Условный проход 1,6 мм Q = расход при свободном потоке (Нл/мин) I = ток (А) FS = полный диапазон (номинальный ток)


Условный проход 1 мм Q = расход при свободном потоке (Нл/мин) I = ток (А) FS = полный диапазон (номинальный ток)	Условный проход 1,2 мм Q = расход при свободном потоке (Нл/мин) I = ток (А) FS = полный диапазон (номинальный ток)

Условный проход 1,6 мм Q = расход при свободном потоке (Нл/мин) I = ток (А) FS = полный диапазон (номинальный ток)	Условный проход 2 мм Q = расход при свободном потоке (Нл/мин) I = ток (А) FS = полный диапазон (номинальный ток)

Условный проход 2,4 мм Q = расход при свободном потоке (Нл/мин) I = ток (А) FS = полный диапазон (номинальный ток)

Для использования с вакуумом подключите магистраль к порту 2.

* = необходимо выбрать требуемое напряжение

Мод.	Канал 1	Канал 2	Функция	Условный проход, (мм)	kv, (л/мин)	Макс. давление (бар)	Макс. расход (Нл/мин)
AP-6210-DR2-GP*	M5	M5	2/2 Н.З.	0,8	0,3	10	43
AP-6210-FR2-GP*	M5	M5	2/2 Н.З.	1	0,45	8	53
AP-6210-HR2-GP*	M5	M5	2/2 Н.З.	1,2	0,57	6	53
AP-6210-LR2-GP*	M5	M5	2/2 Н.З.	1,6	0,78	4	52
*AP-6210-DW2-GPOX2**	M5	M5	2/2 Н.З.	0,8	0,3	10	43
*AP-6210-FW2-GPOX2**	M5	M5	2/2 Н.З.	1	0,45	8	53
*AP-6210-HW2-GPOX2**	M5	M5	2/2 Н.З.	1,2	0,57	6	53
*AP-6210-LW2-GPOX2**	M5	M5	2/2 Н.З.	1,6	0,78	4	43

С нижним фланцем.
Для использования с вакуумом подключите магистраль к порту 2.

* = необходимо выбрать требуемое напряжение

Мод.	Функция	Условный проход, (мм)	kv, (л/мин)	Макс. давление (бар)	Макс. расход (Нл/мин)
AP-6215-DR2-GP*	2/2 Н.З.	0,8	0,3	10	43
AP-6215-FR2-GP*	2/2 Н.З.	1	0,45	8	53
AP-6215-HR2-GP*	2/2 Н.З.	1,2	0,57	6	53
AP-6215-LR2-GP*	2/2 Н.З.	1,6	0,78	4	52
*AP-6215-DW2-GPOX2**	2/2 Н.З.	0,8	0,3	10	43
*AP-6215-FW2-GPOX2**	2/2 Н.З.	1	0,45	8	53
*AP-6215-HW2-GPOX2**	2/2 Н.З.	1,2	0,57	6	53
*AP-6215-LW2-GPOX2**	2/2 Н.З.	1,6	0,78	4	52

С боковым фланцем.
Для использования с вакуумом подключите магистраль к порту 2.

* = необходимо выбрать требуемое напряжение

Мод.	Функция	Условный проход, (мм)	kv, (л/мин)	Макс. давление (бар)	Макс. расход (Нл/мин)
AP-6214-DR2-GP*	2/2 Н.З.	0,8	0,3	10	43
AP-6214-FR2-GP*	2/2 Н.З.	1	0,45	8	53
AP-6214-HR2-GP*	2/2 Н.З.	1,2	0,57	6	53
AP-6214-LR2-GP*	2/2 Н.З.	1,6	0,78	4	52
*AP-6214-DW2-GPOX2**	2/2 Н.З.	0,8	0,3	10	43
*AP-6214-FW2-GPOX2**	2/2 Н.З.	1	0,45	8	53
*AP-6214-HW2-GPOX2**	2/2 Н.З.	1,2	0,57	6	53
*AP-6214-LW2-GPOX2**	2/2 Н.З.	1,6	0,78	4	52

Для использования с вакуумом подключите магистраль к порту 2.

* = необходимо выбрать требуемое напряжение
** = пневматическое присоединение для труб и стяжек

Мод.	Канал 1	Канал 2	Функция	Условный проход, (мм)	kv, (л/мин)	Макс. давление (бар)	Макс. расход (Нл/мин)
AP-621L-DR3-GP*	Ø6 **	Ø6 **	2/2 Н.З.	0.8	0.3	10	43
AP-621L-FR3-GP*	Ø6 **	Ø6 **	2/2 Н.З.	1	0.45	8	53
AP-621L-HR3-GP*	Ø6 **	Ø6 **	2/2 Н.З.	1.2	0.57	6	53
AP-621L-LR3-GP*	Ø6 **	Ø6 **	2/2 Н.З.	1.6	0.78	4	52
*AP-621L-DW3-U7OX2**	Ø6 **	Ø6 **	2/2 Н.З.	0.8	0.3	10	43
*AP-621L-FW3-U7OX2**	Ø6 **	Ø6 **	2/2 Н.З.	1	0.45	8	53
*AP-621L-HW3-U7OX2**	Ø6 **	Ø6 **	2/2 Н.З.	1.2	0.57	6	53
*AP-621L-LW3-U7OX2**	Ø6 **	Ø6 **	2/2 Н.З.	1.6	0.78	4	52

Для использования с вакуумом подключите магистраль к порту 2.

* = необходимо выбрать требуемое напряжение

Мод.	Канал 1	Канал 2	Функция	Условный проход, (мм)	kv, (л/мин)	Макс. давление (бар)	Макс. расход (Нл/мин)
AP-7211-FR2-U7*	G1/8	G1/8	2/2 Н.З.	1	0,5	10	75
AP-7211-HR2-U7*	G1/8	G1/8	2/2 Н.З.	1,2	0,7	8	85
AP-7211-LR2-U7*	G1/8	G1/8	2/2 Н.З.	1,6	1,2	6	110
AP-7211-NR2-U7*	G1/8	G1/8	2/2 Н.З.	2	1,7	5	135
AP-7211-QR2-U7*	G1/8	G1/8	2/2 Н.З.	2,4	1,7	4	113
*AP-7211-FW2-U7OX2**	G1/8	G1/8	2/2 Н.З.	1	0,5	10	75
*AP-7211-HW2-U7OX2**	G1/8	G1/8	2/2 Н.З.	1,2	0,7	8	85
*AP-7211-LW2-U7OX2**	G1/8	G1/8	2/2 Н.З.	1,6	1,2	6	110
*AP-7211-NW2-U7OX2**	G1/8	G1/8	2/2 Н.З.	2	1,7	5	135
*AP-7211-QW2-U7OX2**	G1/8	G1/8	2/2 Н.З.	2,4	1,7	4	113

* = необходимо выбрать требуемое напряжение

Мод.	Функция	Условный проход, (мм)	kv, (л/мин)	Макс. давление (бар)	Макс. расход (Нл/мин)
AP-7215-FR2-U7*	2/2 Н.З.	1	0,5	10	75
AP-7215-HR2-U7*	2/2 Н.З.	1,2	0,7	8	85
AP-7215-LR2-U7*	2/2 Н.З.	1,6	1,2	6	110
AP-7215-NR2-U7*	2/2 Н.З.	2	1,7	5	135
AP-7215-QR2-U7*	2/2 Н.З.	2,4	1,7	4	113
*AP-7215-FW2-U7OX2**	2/2 Н.З.	1	0,5	10	75
*AP-7215-HW2-U7OX2**	2/2 Н.З.	1,2	0,7	8	85
*AP-7215-LW2-U7OX2**	2/2 Н.З.	1,6	1,2	6	110
*AP-7215-NW2-U7OX2**	2/2 Н.З.	2	1,7	5	135
*AP-7215-QW2-U7OX2**	2/2 Н.З.	2,4	1,7	4	113
