Camozzi Серия W - Электропневматические распределители прямого действия
Описание

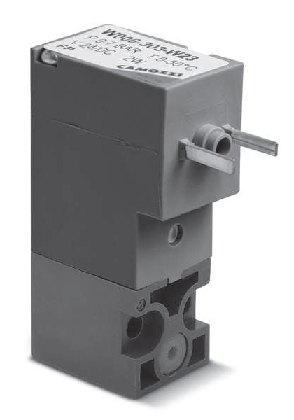

Электропневматические распределители прямого действия Серия W
Запрос цен и сроков на info@binomkip.ru3/2 лин./поз., Н.З. (нормально закрытые) или Н.О. (нормально открытые).
Присоединение M5 (для одноместных плит), быстроразъемное соединение ø 3 и 4 мм (для группового монтажа).
Распределители прямого действия Серии W доступны 3/2 лин./поз., как нормально закрытые (Н.З.), так и нормально открытые (Н.О.). Оба исполнения могут быть установлены как на одноместную, так и на многоместные плиты. Распределители оснащены ручным дублированием.
» Электрическое подключение согласно DIN 43650
» Высокие расходные характеристики
Тип распределителя |
3/2 Н.З. - 3/2 Н.О. |
Действие |
прямого действия, седельного типа |
Пневматические присоединения |
винтами на плите, с приточными размерами согласно ISO 15218 |
Номинальный диаметр |
0,8 … 1,5 мм |
Номинальный расход |
14 … 35 Нл/мин при давлении в 6 бар и ΔP 1 бар |
kv (л/мин) |
0,22 … 0,54 |
Рабочее давление |
0 ÷ 5 … 10 бар |
Рабочая температура |
0 ÷ 50°C |
Рабочая среда |
очищенный воздух без
необходимости маслораспыления. Требуется последовательная установка |
Время срабатывания |
вкл. <10 мс – выкл. <15 мс |
Ручное дублирование |
в виде кнопки (моностабильное) |
Установка |
в любом положении |
Материалы | |
Внешние элементы |
PBT технополимер |
Уплотнения |
PU, NBR (FKM по запросу) |
Внутренние элементы |
нержавеющая сталь |
Электрические характеристики | |
Напряжение |
12 V DC - 24 V DC - 48 V DC |
Допустимый разброс напряжений |
±10% |
Потребляемая мощность |
2 W - 1 W (только 24 V DC) |
Рабочий цикл |
100% непрерывный режим работы |
Электрическое подключение |
разъем по DIN 43650; расстояние между контактами 8 мм |
Класс защиты |
IP65 с разъемом |
Специальные исполнения по запросу |

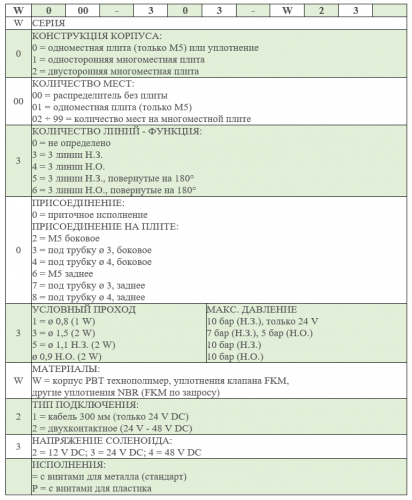

W |
0 |
00 |
- |
3 |
0 |
3 |
- |
W |
2 |
3 |
| |
W |
Серия | |||||||||||
0 |
Конструкция корпуса: 0 = одноместная плита (только M5) или уплотнение | |||||||||||
00 |
Количество мест: 00 = распределитель без плиты | |||||||||||
3 |
Количество линий - функция: | |||||||||||
0 |
Присоединение: | |||||||||||
3 |
Условный проход |
Макс. давление | ||||||||||
W |
Материалы: W = корпус PBT технополимер, уплотнения клапана FKM, другие уплотнения NBR (FKM по запросу) | |||||||||||
2 |
Тип подключения: | |||||||||||
3 |
Напряжение соленоида: | |||||||||||
|
Исполнения: |
2x Винты M3x20 UNI 8112 (для стандартного исполнения) или 2x Винты M3x23 UNI 10227 (для исполнения P)
Мод. |
Условный проход, мм |
Расход Qn, Нл/мин |
Давление мин-макс, Бар |
W000-305-W23 |
1.1 |
25 |
0 ÷ 10 |
W000-303-W23 |
1.5 |
35 |
0 ÷ 7 |
W000-305-W24 |
1.1 |
25 |
0 ÷ 10 |
W000-303-W24 |
1.5 |
35 |
0 ÷ 7 |
1x Уплотнение для Н.О. версии (отверстия 1 и 3 инвертированы)
2x Уплотнения
2x Винты M3x25 UNI 8112 (для стандартного исполнения)
Мод. |
Условный проход, мм |
Расход Qn, Нл/мин |
Давление мин-макс, Бар |
W000-405-W23 |
0.9 |
15 |
0 ÷ 10 |
W000-403-W23 |
1.5 |
23 |
0 ÷ 5 |
W000-405-W24 |
0.9 |
15 |
0 ÷ 10 |
W000-403-W24 |
1.5 |
23 |
0 ÷ 5 |

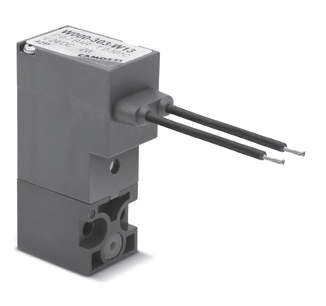

1x Уплотнение
2x Винты M3x20 UNI 8112 (для стандартного исполнения) или 2x Винты M3x23 UNI 10227 (для исполнения P)
Мод. |
Условный проход, мм |
Расход Qn, Нл/мин |
Давление мин-макс, Бар |
W000-305-W13 |
1.1 |
25 |
0 ÷ 10 |
W000-303-W13 |
1.5 |
35 |
0 ÷ 7 |
