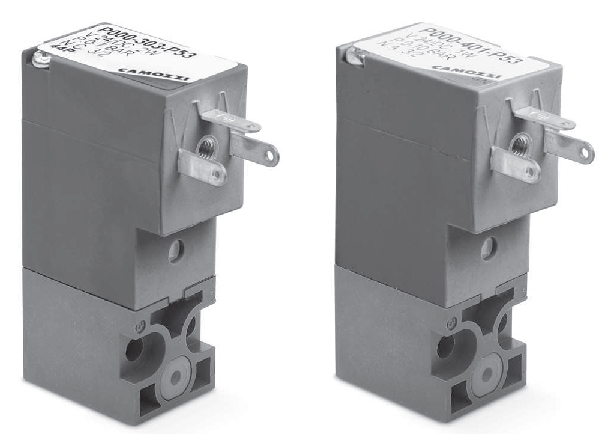

Camozzi Серия P - Электропневматические распределители прямого действия

 Тип распределителя

 3/2 лин./поз. Н.З - 3/2 лин./поз. Н.О.

 Действие

 прямого действия, седельного типа

 Пневматические
 присоединения

 винтами на плите, с приточными размерами согласно ISO 15218

 Номинальный диаметр

 0,8 … 1,5 мм

 Номинальный расход

 14 … 35 Нл/мин при давлении в 6 бар и ΔP 1 бар

 kv (л/мин)

 0,22 … 0,54

 Рабочее давление

 0 ÷ 3 … 10 бар

 Рабочая температура

 0 ÷ 50°C

 Рабочая среда

 очищенный воздух без необходимости маслораспыления. Требуется последовательная установка
 центробежных фильтров 25 мкм и 5 мкм, обеспечивающих класс очистки воздуха
 по стандарту ISO 8573-1:2010 [6:8:4]. Инертные газы.

 Время срабатывания

 вкл. <10 мс – выкл. <15 мс

 Ручное дублирование

 в виде кнопки (моностабильное)

 Установка

 в любом положении

Материалы

 Внешние элементы

 PBT технополимер

 Уплотнения

 FKM, NBR (FKM по запросу)

 Внутренние элементы

 нержавеющая сталь

Электрические характеристики

 Напряжение

 12 … 110 V DC - 24 … 110 V AC 50/60 Hz

 Допустимый
 разброс напряжений

 ±10%

 Потребляемая мощност

 2 W - 1 W (только 24 V DC)

 Рабочий цикл

 100% непрерывный режим работы

 Электрическое подключение

 разъем по DIN 43650; расстояние между контактами 9,4 мм

 Класс защиты

 IP65 с разъемом

 Специальные исполнения по запросу

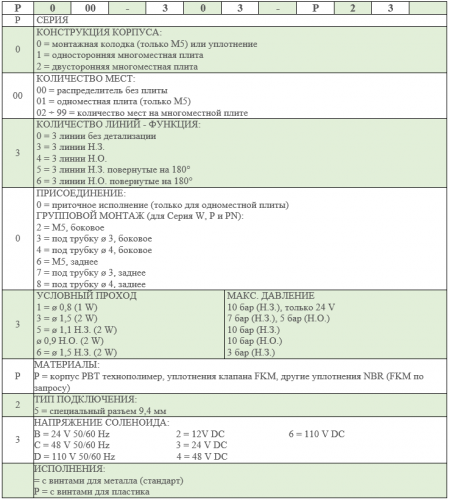

   P

0

00

-

3

0

3

-

P

2

3

P

 Серия

0

 Конструкция корпуса:
 0 = монтажная колодка (только M5) или уплотнение
 1 = односторонняя многоместная плита
 2 = двусторонняя многоместная плита

00

 Количество мест:
 00 = распределитель без плиты
 01 = одноместная плита (только M5)
 02 ÷ 99 = количество мест на многоместной плите

3

 Количество линий - функция:
 0 = 3 линии без детализации
 3 = 3 линии Н.З.
 4 = 3 линии Н.О.
 5 = 3 линии Н.З. повернутые на 180°
 6 = 3 линии Н.О. повернутые на 180°

0

 Присоединение:
 0 = приточное исполнение (только для одноместной плиты)
 Групповой монтаж (для Серия W, P и PN):
 2 = М5, боковое
 3 = под трубку ø 3, боковое
 4 = под трубку ø 4, боковое
 6 = М5, заднее
 7 = под трубку ø 3, заднее
 8 = под трубку ø 4, заднее

3

 Условный проход
 1 = ø 0,8 (1 W)
 3 = ø 1,5 (2 W)
 5 = ø 1,1 Н.З. (2 W)
 ø 0,9 Н.О. (2 W)
 6 = ø 1,5 Н.З. (2 W)

 Макс. давление
 10 бар (Н.З.), только 24 V
 7 бар (Н.З.), 5 бар (Н.О.)
 10 бар (Н.З.)
 10 бар (Н.О.)
 3 бар (Н.З.)

P

 Материалы: P = корпус PBT технополимер, уплотнения клапана FKM, другие уплотнения NBR (FKM по запросу)

2

 Тип подключения: 5 = специальный разъем 9,4 мм

3

 Напряжение соленоида:
 B = 24 V 50/60 Hz; C = 48 V 50/60 Hz; D = 110 V 50/60 Hz; 2 = 12V DC; 3 = 24 V DC; 4 = 48 V DC; 6 = 110 V DC

 Исполнения:
 = с винтами для металла (стандарт)
 P = с винтами для пластика
