Camozzi Серия K - Электропневматические распределители прямого действия
Описание

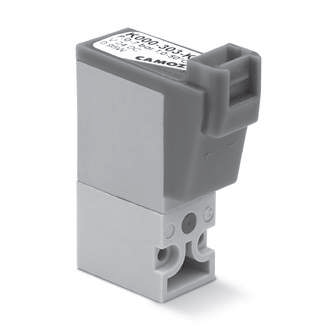

Электропневматические распределители прямого действия Серия K
Запрос цен и сроков на info@binomkip.ru3/2 лин./поз.
Нормально закрытые (Н.З.) и нормально открытые (Н.О.)
Присоединение M5 (для одноместных плит и для группового монтажа)
Электропневматические распределители прямого действия Серии K могут работать на воздухе как с распыленным маслом, так и без масла. Они поставляются 3/2 лин./поз. нормально закрытые или нормально открытые. Монтажные плиты могут быть как одноместными, так и многоместными. На эти плиты можно монтировать и Н.З. и Н.О. клапаны (но для последних нужен специальный переходник).
Тип распределителя |
3/2 лин./поз. Н.З. - 3/2 лин./поз. Н.О. |
Действие |
прямого действия, седельного типа |
Пневматические |
на плите при помощи винтов |
Номинальный диаметр |
0,65 мм |
Номинальный расход |
10 Нл/мин (при давлении в 6 бар и ΔP 1 бар) |
kv (л/мин) |
0,15 |
Рабочее давление |
0 ÷ 5 (Н.О.) … 7 бар (Н.З.) |
Рабочая температура |
0 ÷ 50°C |
Рабочая среда |
очищенный
воздух без необходимости маслораспыления. Требуется
последовательная установка |
Время срабатывания |
вкл. <10 мс – выкл. <10 мс |
Ручное дублирование |
в виде кнопки (моностабильное) |
Установка |
в любом положении |
Материалы |
|
Внешние элементы |
PBT технополимер |
Уплотнения |
NBR (FKM по запросу) |
Внутренние элементы |
нержавеющая сталь |
Электрические характеристики |
|
Напряжение |
24 V DC - 12 V DC - 6 V DC - другие напряжения по запросу |
Допустимый |
±10% |
Потребляемая мощность |
0,9 W; 0,95 W со светодиодом |
Рабочий цикл |
100% непрерывный режим работы |
Электрическое подключение |

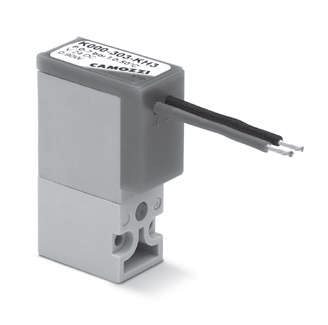

разъем - кабель L = 300 мм |
Класс защиты |
IP50 |
Специальные исполнения по запросу |

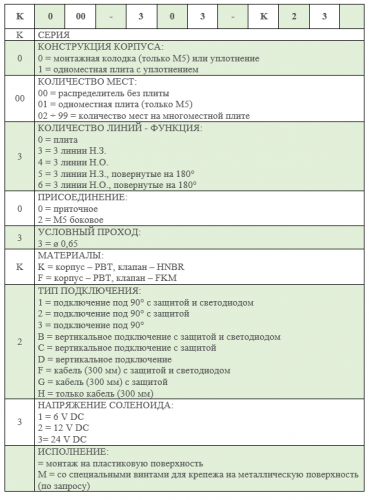

K |
0 |
00 |
- |
3 |
0 |
3 |
- |
K |
2 |
3 |
|
K |
Серия |
||||||||||
0 |
Конструкция корпуса: 0 = монтажная колодка (только M5) или уплотнение |
||||||||||
00 |
Количество мест: 00 = распределитель без плиты |
||||||||||
3 |
Количество
линий - функция: |
||||||||||
0 |
Присоединение: |
||||||||||
3 |
Условный проход: 3 = ø 0,65 |
||||||||||
K |
Материалы: |
||||||||||
2 |
Тип
подключения: |
||||||||||
3 |
Напряжение соленоида: 1 = 6 V DC; 2 = 12 V DC; 3= 24 V DC |
||||||||||
|
Исполнение: |
В комплекте: 1х Уплотнение; 2х Винты
В комплекте: 1х Плита для Н.О.; 2х Уплотнение для Н.О.; 2х Винты В случае установки на одноместную или спец.плиту необходимо использовать винты M1,6x16 (Мод. K303/61).
В комплекте: 1х Уплотнение; 2х Винты
В комплекте: 1х Плита для Н.О.; 2х Уплотнение для Н.О.; 2х Винты В случае установки на одноместную или спец.плиту необходимо использовать винты M1,6x16 (Мод. K303/61).
В комплекте: 1х Уплотнение; 2х Винты
