Camozzi Серия K8 - Электропневматические распределители прямого действия
Описание

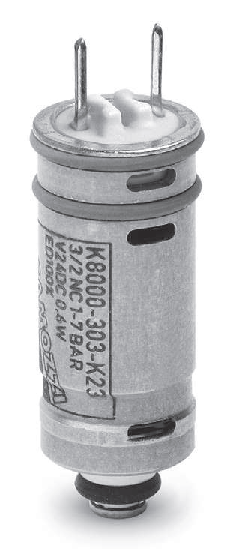

Электропневматические распределители прямого действия Серия K8
Запрос цен и сроков на info@binomkip.ruНормально закрытые (Н.З.) и нормально открытые (Н.О.)
Электропневматические распределители прямого действия Серии K8 доступныв исполнении 2/2 или 3/2 лин./поз., как в Н.З., так и Н.О. версиях.
Благодаря особому дизайну, данныераспределители могут использоваться в решениях, требующих как компактности, так и высокой производительности. Серия K8 используется для управления приводами или очень маленькими устройствами, и подходит для использования в портативном оборудовании благодаря малому энергопотреблению, уменьшенным весу и размерам.
» Компактный дизайн
» Высокая производительность
» Картриджное исполнение
» Большой ресурс
Тип распределителя |
2/2 Н.З. - 3/2 Н.З. - 2/2 Н.О. - 3/2 Н.О. |
Действие |
прямого действия, седельного типа |
Пневматические присоединения |
приточное с картриджем |
Номинальный диаметр |
0,5 - 0,7 мм |
Номинальный расход |
5 - 10 Нл/мин (при давлении в 6 бар и ΔP 1 бар) |
kv (л/мин) |
0,08 - 0,15 |
Рабочее давление |
-1 ÷ 3 ... 7 бар |
Рабочая температура |
0 ÷ 50°C |
Рабочая среда |
очищенный
воздух без необходимости маслораспыления. Требуется последовательная |
Время срабатывания (ISO 12238) |
вкл. <10 мс – выкл. <10 мс |
Установка |
в любом положении |
Материалы |
|
Внешние элементы |
латунь, нержавеющая сталь, PBT технополимер |
Уплотнения |
FKM (EPDM по запросу) |
Внутренние элементы |
нержавеющая сталь |
Электрические характеристики |
|
Напряжение |
24 V DC - 12 V DC - 6 V DC - другие напряжения по запросу |
Допустимый разброс напряжений |
±10% |
Потребляемая мощность |
0.6 W |
Рабочий цикл |
100% непрерывный режим работы |
Электрическое подключение |
2 контакта ø 0,5 мм, с межцентровым расстоянием 4 мм |
Класс защиты |
IP00 |
Специальные исполнения по запросу |
K8 |
0 |
00 |
- |
3 |
0 |
3 |
- |
K |
2 |
3 |
K8 |
Серия |
|||||||||
0 |
Исполнение: 0 = одиночный распределитель |
|||||||||
00 |
Количество мест: 00 = распределитель без плиты |
|||||||||
3 |
Количество
линий - функция: |
|||||||||
0 |
Материалы и уплотнения: 0 = тарельчатый клапан, FKM-уплотнения |
|||||||||
3 |
Условный
проход: |
|||||||||
K |
Материалы: K = корпус - нержавеющая сталь, латунный сепаратор |
|||||||||
2 |
Тип подключения: 2 = 2х-контактный штыревой разъем, 4 мм |
|||||||||
3 |
Напряжение: |
A = 3/2 лин./поз., Н.З. |
B = 3/2 лин./поз., Н.О. |
C = 2/2 лин./поз., Н.З. |
D = 2/2 лин./поз., Н.О. |
1 = подвод воздуха
2 = вход / выход
3 = выхлоп
Распределитель 8 мм, 2/2 и 3/2 лин./поз Н.З. и Н.О.
1 = питание
2 = выход
3 = выхлоп
Мод. |
Проходное сечение (мм) |
kv (л/мин) |
Давление мин. - макс. (бар) |
K8000-*03-K2** |
0.5 |
0.08 |
1 ÷ 7 |
K8000-*06-K2** |
0.5 |
0.08 |
-1 ÷ 4 |
K8000-*05-K2** |
0.7 |
0.15 |
-1 ÷ 3 |
* = укажите
количество линий - функцию (см. кодирование) |
Установка распределителя 8 мм, 2/2 и 3/2 лин./поз. Н.З. и Н.О.
Примечание: для достижения высокой производительности, отверстия расточки гнезда должны быть соосны с соответствующими отверстиями распределителя.
Описание:
1 = Порт 1
2 = Порт 2
3 = Порт 3
4 = Без заусенцев
5 = Поверхность должна быть выровнена с верхней поверхностью клапана
Функция |
3/2 Н.З. |
2/2 Н.З. |
3/2 Н.О. |
2/2 Н.О. |
Порт 1 |
Подвод |
Подвод |
Выхлоп |
- |
Порт 2 |
Выход |
Выход |
Выход |
Выход |
Порт 3 |
Выхлоп |
- |
Подвод |
Подвод |
