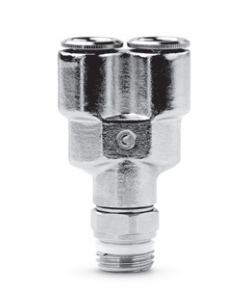

Camozzi 6452, 6451, S6450 мод., Y-образные тройники с внешней резьбой
Описание
Фитинги цанговые для пластиковых трубок Серия 6000 и 6000 Micro
Запрос цен и сроков на info@binomkip.ruПод трубку с внешними диаметрами: 3, 4, 5, 6, 8, 10, 12, 14, 16 мм.
Присоединение: метрическая резьба (M3, M5, M6, M7),
BSP (G1/8, G1/4, G3/8, G1/2, G3/4),
BSPT (R1/8, R1/4, R3/8, R1/2)
Быстроразъемные фитинги серии 6000 разработаны со специальной цангой, обеспечивающей равномерное уплотнение всей поверхности пластиковых трубок, тем самым обеспечивая высокую надежность и длительный срок эксплуатации, позволяя много раз присоединять и отсоединять трубки. Широкая номенклатура данных фитингов включает различные типы присоединительных резьб: метрическая, BSP и BSPT.
Фитинги серии Sprint надежно уплотняются во внутренней резьбе, даже без наличия плоской торцевой поверхности. Это возможно благодаря тефлоновому уплотнительному кольцу на наружной резьбе, которое обеспечивает превосходное уплотнение между резьбами.
Материалы |
корпус и
цанга: никелированная латунь; |
Резьба |
Серия 6000
Micro: M3, M5, M7, G1/8, G1/4 |
Давление |
-0,9 ÷ 16 бар (см. характеристики трубок) |
Трубки для присоединения |
полиэстер, полиамид, полиэтилен, полиуретан, PTFE |
Внешний ø трубки |
Серия 6000
Micro: ø 3, 4, 6, 8, 10 мм |
Рабочая среда |
сжатый воздух (при использовании других сред обратитесь к нашим инженерам) |
Температура |
Серия 6000
Micro: -10°C ÷ 80°C (см. характеристики трубок) |
● = Фитинги с уплотнительным кольцом NBR
Мод. |
A |
D |
F |
H |
L |
M |
SW |
SW1 |
Вес (г) |
|
6452 3-M3 |
3 |
M3 |
12 |
2,5 |
20,9 |
6 |
6 |
6 |
6 |
⋆ |
6452 3-M5 |
3 |
M5 |
12 |
3,5 |
20,9 |
6 |
6 |
8 |
7 |
● |
° = Фитинги с уплотнительным кольцом Sprint ®
Мод. |
A |
D |
F |
H |
L |
M |
SW |
Вес (г) |
|
6451 4-M5 |
4 |
M5 |
18 |
4 |
26,5 |
9 |
- |
17 |
⋆ |
6451 6-M5 |
6 |
M5 |
24,5 |
4 |
29,5 |
12,5 |
- |
27 |
⋆ |
S6450 4-1/8 |
4 |
G1/8 |
18 |
5,5 |
38 |
9 |
12 |
23 |
° |
S6450 6-1/8 |
6 |
G1/8 |
24,5 |
5,5 |
41,5 |
12,5 |
12 |
33 |
° |
S6450 8-1/8 |
8 |
G1/8 |
28,5 |
5,5 |
48,5 |
14,5 |
14 |
48 |
° |
S6450 8-1/4 |
8 |
G1/4 |
28,5 |
7 |
50 |
14,5 |
14 |
50 |
° |
