Описание

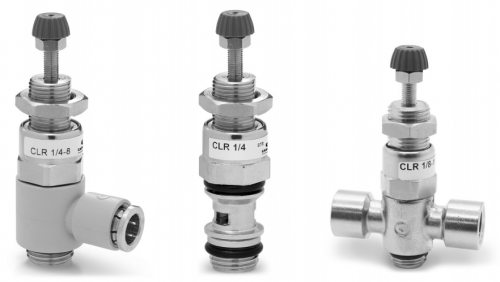

Микрорегуляторы давления Серия CLR
Запрос цен и сроков на info@binomkip.ru

Присоединение G1/4, G1/8
Микрорегуляторы давления поставляются с серьгой из технополимера или без серьги

Микрорегуляторы Серии CLR позволяют легко устанавливать требуемое давление с помощью ручки из полимера и стопорной гайки. Могут монтироваться непосредственно на трубопроводах и на панели.
» Очень легкие
» Компактные
» Входное отверстие снизу, со стороны резьбы

Конструкция	поршневого типа
Материалы	корпус - латунь, серьга - технополимер, пружина - нержавеющая сталь, уплотнительное кольцо - NBR
Присоединение	G1/8, G1/4
Масса	0,035 кг
Установка	в линию, панельный монтаж
Рабочая температура	-5°C ÷ 50°C (при отрицательных температурах использовать осушенный воздух)
Давление на входе	2 ÷ 10 бар
Давление на выходе	0,5 ÷ 10 бар
Номинальный расход	см. график
Сброс давления на выходе	стандарт (с функцией быстрого сброса давления)
Рабочая среда	очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].

CL	R	1/8	-	01	-	4
CL	Серия
R	R = регулятор
1/8	Присоединение: 1/8 = G1/8; 1/4 = G1/4
01	Конструкция = со сбросом давления 01 = без сброса давления
4	Диаметры трубки: 4 = ø 4 мм (только для G1/8); 6 = ø 6 мм; 8 = ø 8 мм

CLR 1/4
Pa = давление на входе (10 бар)
Pr = давление на выходе
Qn = расход
CLR 1/4-6 6 бар ΔP1 = 209 Нл/мин
CLR 1/4-8 6 бар ΔP1 = 310 Нл/мин

CLR 1/8
Pa = давление на входе (10 бар)
Pr = давление на выходе
Qn = расход
CLR 1/8-4 6 бар ΔP1 = 90 Нл/мин
CLR 1/8-6 6 бар ΔP1 = 120 Нл/мин
CLR 1/8-8 6 бар ΔP1 = 120 Нл/мин

Мод.	A	B	G	H	L	M	N	O	S	W	SW	SW1	SW2	Z
CLR 1/8-4	G1/8	4	11,6	5	52	M11x1	21	0 ÷ 6,5	7,75	14	14	7	14	59
CLR 1/8-6	G1/8	6	11,6	5	52	M11x1	21	0 ÷ 6,5	7,75	14	14	7	14	59
CLR 1/8-8	G1/8	8	13,9	5	52	M11x1	22,5	0 ÷ 6,5	7,75	14	14	7	14	59
CLR 1/4-6	G1/4	6	13,9	6	59,5	M12x1	24,5	0 ÷ 8	9,25	18,6	17	7	17	68
CLR 1/4-8	G1/4	8	13,9	6	59,5	M12x1	24,5	0 ÷ 8	9,25	18,6	17	7	17	68

Мод.	A	B	C	D min	G	h min	H max	L	M	O	S	W	SW	SW1	SW2	Z
CLR 1/8	G1/8	11	15.5	6	1	5.5	10	52	M11x1	0÷6.5	20.5	15.2	14	7	14	59
CLR 1/4	G1/4	15.65	18.5	7	1.25	7	12	59.5	M12x1	0÷8	24.5	18.5	17	7	17	68

Микрорегуляторы давления Серия CLR

Документы

Микрорегуляторы давления Серия CLR 578,5 кб
