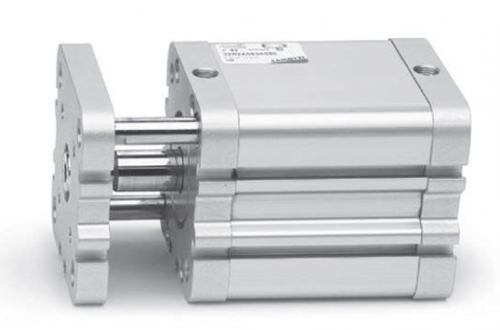

Camozzi Cерия 32 - Компактные, Диам. 20, 25, 32, 40, 50, 63, 80, 100, 125 и 160 мм - цилиндры пневматические

 Конструкция

 профиль, компактное исполнение

 Действие

 одностороннего действия с пружинным возвратом; двустороннего действия, магнитный

 Материалы

 гильза и крышки - анодированный алюминий
 шток - нержавеющая сталь
 поршень - алюминий
 уплотнения - полиуретан
 высокотемпературное исполнение (140°): уплотнения - FKM

 Крепление

 по резьбовым отверстиям в крышках, используя подвески

 Рабочая температура

 0° ÷ 80°C (при сухом воздухе -20°C)

 Рабочее давление

 для цилиндра двустороннего действия: 1 ÷ 10 бар
 для цилиндра одностороннего действия: 2÷10 бар

 Скорость (мин - макс)

 10 ÷ 1000 м/с

 Ход* (мин. - макс.)

 ø 20, 25 = 5 ÷ 300 мм
 ø 32, 40, 50, 63 = 5 ÷ 400 мм
 ø 80, 100, 125, 160 = 5 ÷ 500 мм
 * При использовании магнитных датчиков минимальный ход 10 мм.

 Рабочая среда

 очищенный воздух без необходимости маслораспыления. Требуется установка центробежного
 фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].

32

M

2

A

032

A

050

32

 Серия

M

 Модификация:
 M = шток с наружной резьбой
 F = шток с внутренней резьбой
 R = с противоповоротной платформой, только двустороннего действия

2

 Действие:
 1 = одностороннее (передняя возвратная пружина)
 2 = двустороннее
 3 = двустороннее (с двусторонним штоком)
 4 = одностороннее (задняя возвратная пружина)

 Пневматические обозначения:
 1.  CS06
 2.  CD08
 3.  CD12
 4.  CS08

A

 Материалы:
 A = корпус, поршень, крышки - анодированный алюминий, шток - нержавеющая сталь, уплотнения - полиуретан

032

 Диаметры: 020 = ø 20 мм; 025 = ø 25 мм; 032 = ø 32 мм; 040 = ø 40 мм; 050 = ø 50 мм; 063 = ø 63 мм; 080 = ø 80 мм;
 100 = ø 100 мм; 125* = ø 125 мм; 160** = ø 160 мм

A

 Тип крепления: A = стандарт

  0200

 Ход: Серия 32F, 32M, 32R: ø 20-25 = 5-300 мм / ø 32-40-50-63 = 5-400 мм / ø 80-160 = 5-500 мм

 Специальное исполнение:
 = стандарт
 RC = стандарт для ø 160 мм
 S = специальное исполнение
 V = уплотнение штока. Материал: фторкаучук (FKM)
 W = все уплотнения. Материал: фторкаучук (FKM); максимальная рабочая температура: до +150°C;
 действие: двустороннее; модификация: немагнитный
 ( _ _ _ ) = специальное исполнение со специальным окончанием штока

 Примечание: цилиндры ø 125 мм и ø 160 мм не соответствует стандарту ISO 21287
 * = для ø 125 мм - в пазы можно установить датчики CSH с трех сторон
 ** = для ø 160 мм - датчики только CSN 2032-0 при помощи крепления S53
