Camozzi Серия 27 - Цилиндры пневматические
Описание

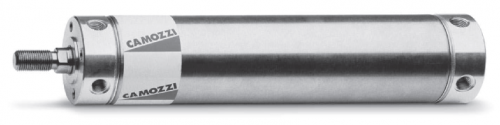

Цилиндры пневматические Серия 27
Запрос цен и сроков на info@binomkip.ruДвустороннего действия, магнитные
ø 20, 25, 32, 40, 50, 63 мм
Применение новых технологий позволило создать ряд универсальных и надежных цилиндров. Метод прецизионного закрепления гильзы на крышках обеспечивает точное взаимное расположение подвижных деталей и максимально снижает трение и износ. В цилиндрах применяется встроенное механическое демпфирование в конце хода для уменьшения шума и исключения высоких ударных нагрузок. Цилиндры Серии 27 предназначены для работы с магнитными датчиками.
» Уменьшенные размеры
» Различные способы крепления
» Точность и линейность перемещения поршня
Конструкция |
закатной, фланцевый |
Действие |
двустороннего действия |
Материал |
крышки, поршень - алюминий; шток, гильза - нержавеющая сталь; уплотнения - полиуретан |
Рабочая температура |
0°C ÷ 80°C (при сухом воздухе -20°C) |
Рабочее давление |
1 ÷ 10 бар |
Рабочая среда |
очищенный
воздух без необходимости маслораспыления. Требуется установка центробежного |
Диаметр цилиндра |
ø 20, 25, 32, 40, 50, 63 мм |
Ход |
для всех диаметров 10 - 1000 мм (с кратностью 1 мм) |
Крепление |
гайки на крышках, цапфы или резьбовые оси, лапы, кронштейны |
Скорость (без нагрузки) |
10 ÷ 1000 мм/с |
27 |
M |
2 |
A |
20 |
A |
0050 |
27 |
Серия |
|||||
M |
Модификация: |
|||||
2 |
Действие: 2 = двустороннее (CD08) |
|||||
A |
Материалы: A = шток и гильза из нержавеющей стали |
|||||
20 |
Диаметры: 20 = ø 20 мм; 25 = ø 25 мм; 32 = ø 32 мм; 40 = ø 40 мм; 50 = ø 50 мм; 63 = ø 63 мм |
|||||
A |
Тип крепления: A = стандарт |
|||||
0050 |
Ход: см. таблицу |
