Camozzi Серия 14 - Миницилиндры пневматические компактные
Описание

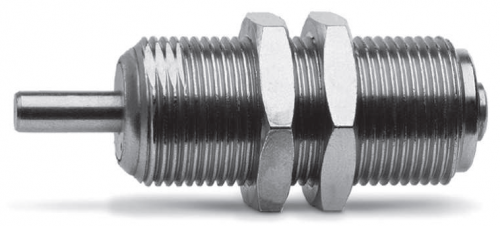

Миницилиндры пневматические компактные Серия 14
Запрос цен и сроков на info@binomkip.ruОдностороннего действия ø 6, 10, 16 мм; ход 5, 10, 15 мм
С быстроразъемным соединением ø 4 мм или резьбой М5
В задней крышке цилиндра имеется присоединительное отверстие М5 или быстроразъемное соединение ø 4 мм. Цилиндры могут поставляться с гладким штоком или с резьбой на конце штока. Величины ходов штоков указаны в таблице.
» Компактный дизайн
» Гладкий или резьбовой шток
» Резьбовой корпус
Конструкция |
компактный, немагнитный |
Действие |
одностороннего действия |
Материал |
корпус
- латунь |
Рабочая температура |
0°C ÷ 80°C (при сухом воздухе от -20°C) |
Рабочее давление |
2,5 ÷ 8 бар |
Рабочая среда |
очищенный
воздух без необходимости маслораспыления. Требуется установка центробежного |
Диаметр цилиндра |
ø 6, 10, 16 мм |
Ход |
см. таблицу |
Крепление |
посредством резьбы на корпусе |
14 |
N |
1 |
A |
06 |
A |
05 |
14 |
Серия | |||||
N |
Модификация: | |||||
1 |
Действие: | |||||
A |
Тип крепления: | |||||
06 |
Диаметры: 06 = ø 6 мм - 10 = ø 10 мм - 16 = ø 16 мм | |||||
A |
Исполнение: |
|||||
05 |
Ход: 05 = 5 мм; 10 = 10 мм; 15 = 15 мм |
С цанговым соединением
Мод. |
Ø |
Ход (мм) |
A |
B |
C |
D |
E |
F |
SW1 |
SW2 |
I |
14N1A06A05 |
6 |
5 |
M10x1 |
3 |
4\2 |
34 |
29 |
5 |
9 |
12 |
3 |
14N1A06A10 |
6 |
10 |
M10x1 |
3 |
4\2 |
42 |
37 |
5 |
9 |
12 |
3 |
14N1A06A15 |
6 |
15 |
M10x1 |
3 |
4\2 |
47 |
42 |
5 |
9 |
12 |
3 |
14N1A10A05 |
10 |
5 |
M15x1,5 |
5 |
4\2 |
50 |
38 |
12 |
13 |
19 |
4 |
14N1A10A10 |
10 |
10 |
M15x1,5 |
5 |
4\2 |
57 |
45 |
12 |
13 |
19 |
4 |
14N1A10A15 |
10 |
15 |
M15x1,5 |
5 |
4\2 |
62 |
50 |
12 |
13 |
19 |
4 |
14N1A16A05 |
16 |
5 |
M22x1,5 |
6 |
4\2 |
53.5 |
39.5 |
14 |
20 |
27 |
5 |
14N1A16A10 |
16 |
10 |
M22x1,5 |
6 |
4\2 |
62 |
48 |
14 |
20 |
27 |
5 |
14N1A16A15 |
16 |
15 |
M22x1,5 |
6 |
4\2 |
67 |
53 |
14 |
20 |
27 |
5 |
С цанговым соединением
Мод. |
Ø |
Ход (мм) |
A |
B |
C |
D |
E |
F |
SW1 |
SW2 |
I |
L |
M |
14N1A06B05 |
6 |
5 |
M10x1 |
3 |
4\2 |
38 |
29 |
5 |
9 |
12 |
3 |
M3x0,5 |
7 |
14N1A06B10 |
6 |
10 |
M10x1 |
3 |
4\2 |
46 |
37 |
5 |
9 |
12 |
3 |
M3x0,5 |
7 |
14N1A06B15 |
6 |
15 |
M10x1 |
3 |
4\2 |
51 |
42 |
5 |
9 |
12 |
3 |
M3x0,5 |
7 |
14N1A10B05 |
10 |
5 |
M15x1,5 |
5 |
4\2 |
50 |
38 |
12 |
13 |
19 |
4 |
M4x0,7 |
10 |
14N1A10B10 |
10 |
10 |
M15x1,5 |
5 |
4\2 |
57 |
45 |
12 |
13 |
19 |
4 |
M4x0,7 |
10 |
14N1A10B15 |
10 |
15 |
M15x1,5 |
5 |
4\2 |
62 |
50 |
12 |
13 |
19 |
4 |
M4x0,7 |
10 |
14N1A16B05 |
16 |
5 |
M22x1,5 |
6 |
4\2 |
53.5 |
39.5 |
14 |
20 |
27 |
5 |
M5x0,8 |
12 |
14N1A16B10 |
16 |
10 |
M22x1,5 |
6 |
4\2 |
62 |
48 |
14 |
20 |
27 |
5 |
M5x0,8 |
12 |
14N1A16B15 |
16 |
15 |
M22x1,5 |
6 |
4\2 |
67 |
53 |
14 |
20 |
27 |
5 |
M5x0,8 |
12 |
Резьба М5
Мод. |
Ø |
Ход (мм) |
A |
B |
C |
D |
E |
F |
SW1 |
SW2 |
I |
N |
O |
14N1M06A05 |
6 |
5 |
M10x1 |
3 |
M5 |
28 |
23 |
5 |
9 |
12 |
3 |
5 |
6 |
14N1M06A10 |
6 |
10 |
M10x1 |
3 |
M5 |
36 |
31 |
5 |
9 |
12 |
3 |
5 |
6 |
14N1M06A15 |
6 |
15 |
M10x1 |
3 |
M5 |
41 |
36 |
5 |
9 |
12 |
3 |
5 |
6 |
14N1M10A05 |
10 |
5 |
M15x1,5 |
5 |
M5 |
43 |
31 |
12 |
13 |
19 |
4 |
5 |
6 |
14N1M10A10 |
10 |
10 |
M15x1,5 |
5 |
M5 |
50 |
38 |
12 |
13 |
19 |
4 |
5 |
6 |
14N1M10A15 |
10 |
15 |
M15x1,5 |
5 |
M5 |
55 |
43 |
12 |
13 |
19 |
4 |
5 |
6 |
14N1M16A05 |
16 |
5 |
M22x1,5 |
6 |
M5 |
46.5 |
32.5 |
14 |
20 |
27 |
5 |
5 |
6 |
14N1M16A10 |
16 |
10 |
M22x1,5 |
6 |
M5 |
55.5 |
41.5 |
14 |
20 |
27 |
5 |
5 |
6 |
14N1M16A15 |
16 |
15 |
M22x1,5 |
6 |
M5 |
60.5 |
46.5 |
14 |
20 |
27 |
5 |
5 |
6 |
Резьба М5
Мод. |
Ø |
Ход (мм) |
A |
B |
C |
D |
E |
F |
SW1 |
SW2 |
I |
L |
M |
N |
O |
14N1M06B05 |
6 |
5 |
M10x1 |
3 |
M5 |
32 |
23 |
9 |
9 |
12 |
3 |
M3x0,5 |
7 |
5 |
6 |
14N1M06B10 |
6 |
10 |
M10x1 |
3 |
M5 |
40 |
31 |
9 |
9 |
12 |
3 |
M3x0,5 |
7 |
5 |
6 |
14N1M06B15 |
6 |
15 |
M10x1 |
3 |
M5 |
45 |
36 |
9 |
9 |
12 |
3 |
M3x0,5 |
7 |
5 |
6 |
14N1M10B05 |
10 |
5 |
M15x1,5 |
5 |
M5 |
43 |
31 |
12 |
13 |
19 |
4 |
M4x0,7 |
10 |
5 |
6 |
14N1M10B10 |
10 |
10 |
M15x1,5 |
5 |
M5 |
50 |
38 |
12 |
13 |
19 |
4 |
M4x0,7 |
10 |
5 |
6 |
14N1M10B15 |
10 |
15 |
M15x1,5 |
5 |
M5 |
55 |
43 |
12 |
13 |
19 |
4 |
M4x0,7 |
10 |
5 |
6 |
14N1M16B05 |
16 |
5 |
M22x1,5 |
6 |
M5 |
46.5 |
32.5 |
14 |
20 |
27 |
5 |
M5x0,8 |
12 |
5 |
6 |
14N1M16B10 |
16 |
10 |
M22x1,5 |
6 |
M5 |
55.5 |
41.5 |
14 |
20 |
27 |
5 |
M5x0,8 |
12 |
5 |
6 |
14N1M16B15 |
16 |
15 |
M22x1,5 |
6 |
M5 |
60.5 |
46.5 |
14 |
20 |
27 |
5 |
M5x0,8 |
12 |
5 |
6 |
