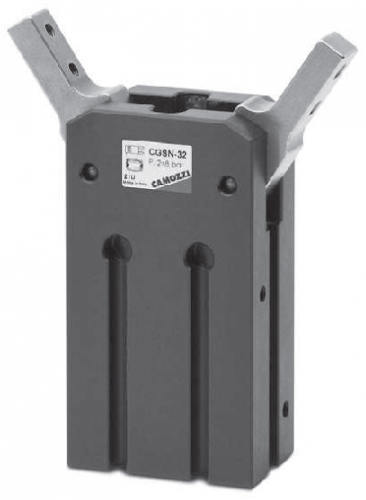

Camozzi Серия CGSN - Схваты рычажные с раскрытием на 180°
Описание
Схваты рычажные с раскрытием на 180° Серия CGSN
Запрос цен и сроков на info@binomkip.ruМагнитные
ø 16, 20, 25, 32 мм
Монтажные отверстия в корпусе схватов обеспечивают гибкость при установке. Дополнительно схваты могут комплектоваться монтажными адаптерами для облегчения установки Мод. L-CGP (охватываемый) или С-CGP (охватывающий).
» Полная взаимозаменяемость с предыдущими сериями
» Пальцы схватов из полированной никелированной стали, стойкой к коррозии
» Широкий спектр углов захвата
Действие |
двустороннего действия | ||||
Рабочее давление |
1 ÷ 7 бар | ||||
Рабочая температура |
-10°C ÷ 60°C | ||||
Макс. рабочая частота |
100 циклов/мин | ||||
Смазка |
требуется смазка только рычажного механизма | ||||
Угол открытия / закрытия |
-1° / +180° (отклонение ±3°) | ||||
Повторяемость |
± 0,2 мм | ||||
Подвод воздуха |
М5х0,8 | ||||
Рабочая среда |
очищенный воздух без
необходимости маслораспыления. Требуется установка центробежного | ||||
Диаметр поршня (мм) |
16 |
20 |
25 |
32 |
|
Вес (г) |
140 |
255 |
430 |
740 |
|
Теоретический момент [М] (Н*мм) |
1230xP |
2350xP |
4540xP |
9680xP |
[ P = давление (МПа) ] |
Макс. длина до точки захвата [L] (мм) |
80 |
100 |
120 |
140 |
|
Действующая сила захвата F (Н) |
F = M/L x 0,9 | ||||
Пример: P = 0.5 МПа и L max |
F = 7Н |
F = 10Н |
F = 17Н |
F = 30Н |
CGSN |
- |
20 |
CGSN |
Серия | |
20 |
Диаметры: 16 = ø 16 мм; 20 = ø 20 мм; 25 = ø 25 мм; 32 = ø 32 мм |
Для корректного выбора схвата по нагрузке необходимо выбирать модель, сила захвата которой в 20 раз превышает вес захватываемого предмета. Если при перемещении предмета возможны дополнительные нагрузки, ускорения и столкновения, необходимо увеличить запас по усилию захвата.
ПРИМЕР РАСЧЕТА (см. диаграмму)
Вес перемещаемого предмета = 0,06 (кг)
Коэффициент запаса = 20
Расстояние до точки захвата L = 30 (мм)
Рабочее давление = 0,5 (МПа)
F = сила захвата
Fmin (минимальная требуемая сила захвата) = 0,06 кг * 20 * 9,8 м/с² = 12Н (минимум)
Глядя на диаграмму, видим, что сила захвата (Мод. CGSN16), с учетом расстояния до точки захвата и давления, равна 16 Н. Сила захвата в 26 раз превышает вес переносимого предмета, данное значение соответствуют коэффициенту запаса.
Эффективная сила захвата
Значения на диаграмме
L = расстояние до точки захвата (мм)
F = сила захвата - сила сжатия пальцев (Н)
CGSN-16 |
CGSN-20 |
CGSN-25 |
CGSN-32 |
A = паз для датчиков серии CSD
* = глубина резьбы
** = резьба для присоединения губок
*** = присоединение для подвода воздуха
A = паз для датчиков серии CSD
* = глубина резьбы
** = резьба для присоединения губок
*** = присоединение для подвода воздуха
A = паз для датчиков серии CSD
* = глубина резьбы
** = резьба для присоединения губок
*** = присоединение для подвода воздуха
