Линейные направляющие Kipvalve серии KVENG для пневмоцилиндров

Много

Нашли дешевле?

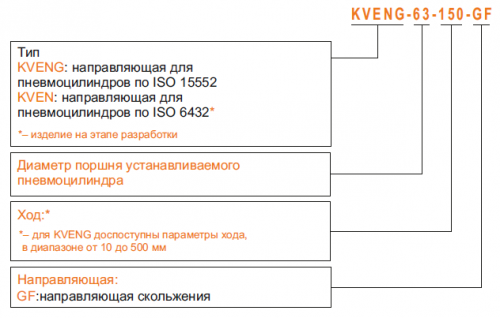

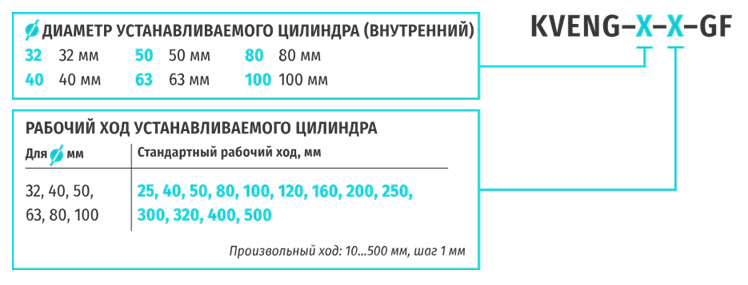

KVENG- X - X -GF

Диаметр цилиндра, мм

100

Ход, мм

100

105

120

130

145

150

160

180

200

230

250

270

280

300

320

350

370

400

450

500

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Линейные направляющие Kipvalve серии KVENG для пневмоцилиндров

Направляющие для пневмоцилиндров KIPVALVE применяются для предотвращения вращения штока пневмоцилиндра и для исключения радиальных нагрузок на штоке. С применением направляющих обеспечивается более высокая точность перемещения объектов в различных технологических операциях.
Серия KVENG - направляющая скольжения, используются со всеми цилиндрами, соответствующими стандартам ISO 15552.

Тип	KVENG
Диаметр поршня	32	40	50	63	80	100
Ход, мм	10…500

Направляющая
GF	Направляющая скольжения
Монтаж	Крепление цилиндра болтами к направляющей
Положение монтажа	Любое
Температура окружающей среды, °С	-20…+80
Материал корпуса	Алюминий

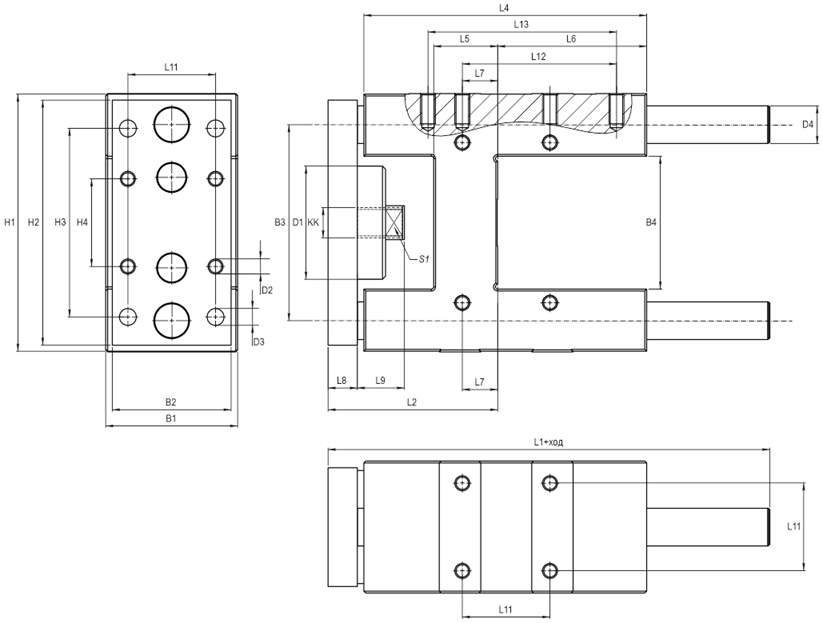

Диаметр цилиндра, мм	B1 -0,3	B2	B3 ±0,2	B4 ±0,5	D1	D2	D3	D4	H1 -0,5	H2	H3 ±0,2	H4 ±0,2	KK
32	50	45	74	50,5	44	M6	6,6	12	97	90	78	32,5	M10x1,25
40	58	54	87	58,5	44	M6	6,6	16	115	110	84	38	M12x1,25
50	70	63	104	70,5	60	M8	9	20	137	130	100	46,5	M16x1,5
63	85	80	119	85,5	60	M8	9	20	152	145	105	56,5	M16x1,5
80	105	100	148	106	78	M10	11	25	189	180	130	72	M20x1,5
100	130	120	172	131	78	M10	11	25	213	200	150	89	M20x1,5

Диаметр цилиндра, мм	L1	L2 +5	L4	L5	L6	L7	L8	L9	L11 ±0,2	L12 ±0,2	L13 ±0,2	S1
32	155	67	125	24	76	4,3	12	20	32,5	70,3	78	15
40	170	75	140	28	81	11	12	22	38	84	-	15
50	188	89	150	34	79	18,8	15	25	46,5	81,8	100	19
63	220	89	182	34	111	13,5	15	25	56,5	105	-	19
80	258	111	215	40	128	21	20	32	72	-	-	27
100	263	116	220	40	128	24,5	20	32	89	-	-	27
