Круглый компактный пневмоцилиндр Kipvalve KVNU ⌀8...63 мм в корпусе из нержавеющей стали
Круглый компактный пневмоцилиндр в корпусе из нержавеющей стали
- ⌀8…25 мм по стандарту ISO 6432
- ⌀32…63 мм по стандарту КипВальв
- Неразборный завальцованный корпус из нержавеющей стали обеспечивает жесткость конструкции
- Имеет два варианта исполнения задней крышки:
- комбинированная многофункциональная крышка для крепления на лапы KVLM либо на опорную стойку KVBN
- компактная крышка без резьбы для установки в ограниченных пространствах
- Демпфирование:
- ⌀8…40 мм - упругое нерегулируемое [P]
- ⌀16…63 мм - воздушное регулируемое [PPV] - Тип цилиндра: двустороннего действия
- Установка магнитных датчиков положения поршня: с помощью крепежа «хомут» в любом месте цилиндра вдоль хода поршня

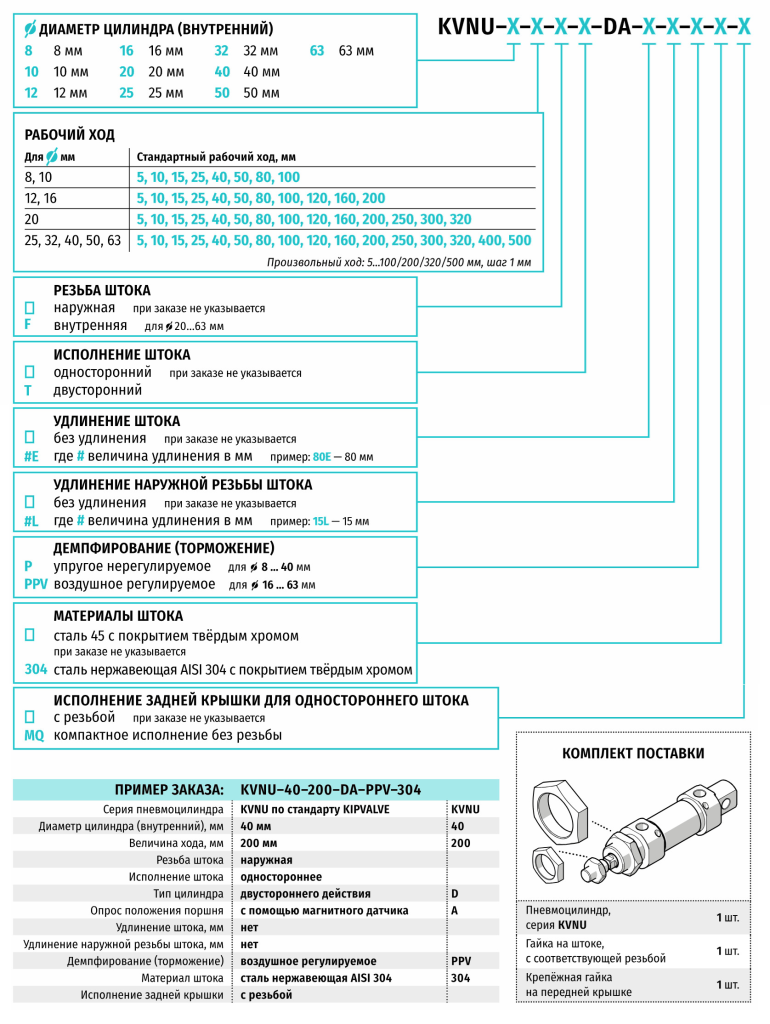

- Диапазон хода (см. «Обозначение при заказе») от 5 до 500 мм, шаг хода 1 мм
Внимание! В исполнении с двусторонним штоком [T] его модификация распространяется на обе стороны симметрично
|

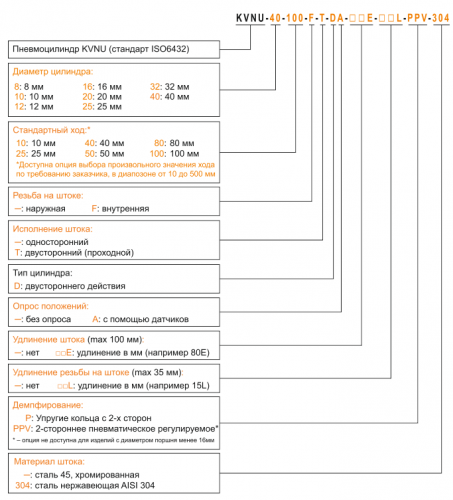

Cимвол [F] при заказе |
Cимволы [#E] при заказе |
|

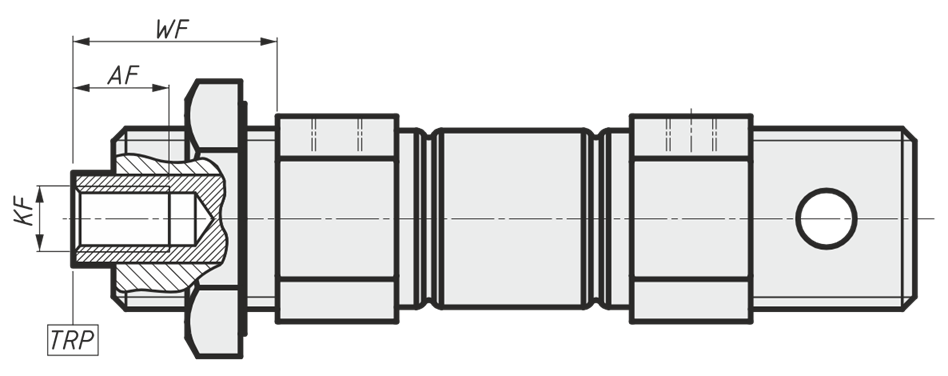

Внутренняя резьба штока |

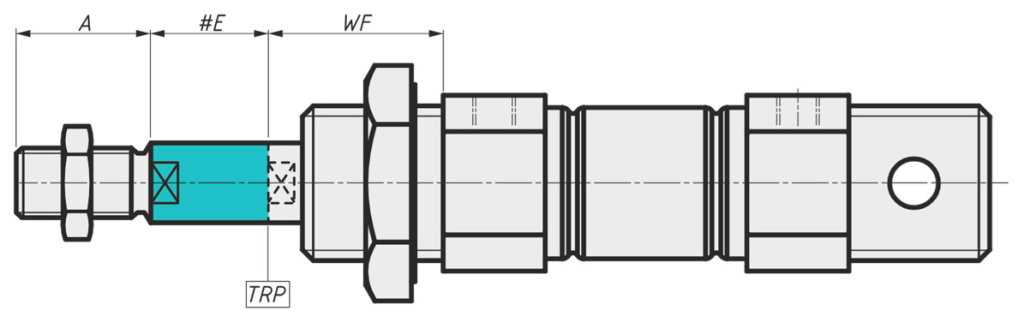

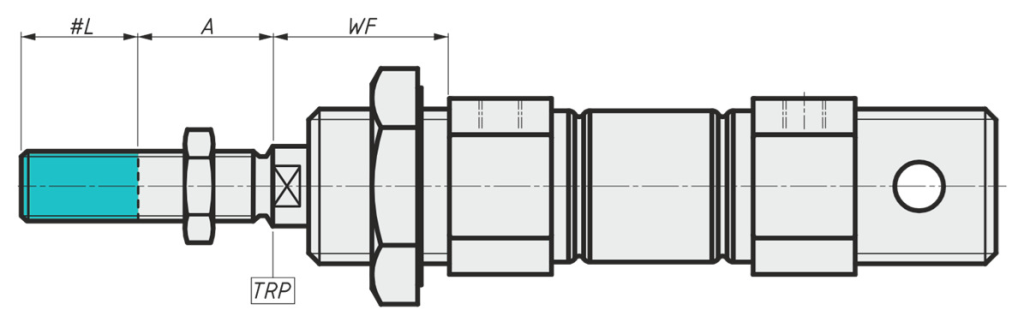

Удлинение штока |
|
Cимволы [#L] при заказе |
Cимволы [MQ] при заказе |
|
Удлинение наружной резьбы штока |

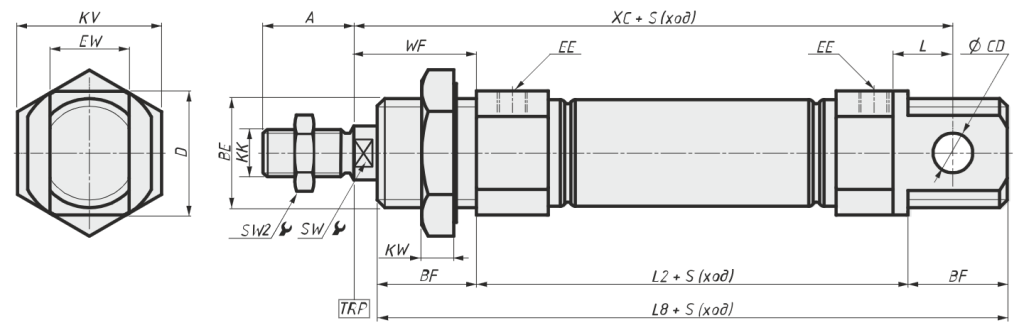

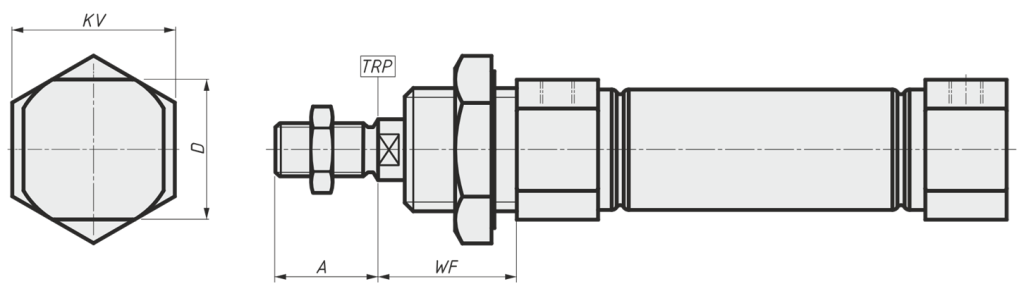

Компактная крышка без резьбы для установки в ограниченных пространствах |
| Описание размеров | Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | Внутренняя резьба штока | Глубина внутренней резьбы штока | Длина резьбы штока | Величина удлинения штока | Величина удлинения наружной резьбы штока | Размер ключа для крепёжной гайки | Ширина и высота передней и задней крышек |
|---|---|---|---|---|---|---|---|---|
| Диаметр цилиндра (внутр.), мм | WH мм | KF | AF мм | A мм | #E мм | #L мм | KV мм | D мм |
| Стандарт | ISO 6432 KIPVALVE | KIPVALVE | KIPVALVE | ISO 6432 KIPVALVE | KIPVALVE | KIPVALVE | ISO 6432 KIPVALVE | ISO 6432 KIPVALVE |
| 8 | 16 | - | - | 12 | max 100 | max 10 | 19 | 15 |
| 10 | 16 | - | - | 12 | max 100 | max 10 | 19 | 15 |
| 12 | 22 | - | - | 16 | max 100 | max 10 | 24 | 20 |
| 16 | 22 | - | - | 16 | max 100 | max 10 | 24 | 20 |
| 20 | 24 | M4х0,7 | 12 | 20 | max 200 | max 20 | 29 | 25 |
| 25 | 28 | M6х1 | 12 | 22 | max 200 | max 20 | 29 | 30 |
| 32 | 38 | M6х1 | 12 | 22 | max 200 | max 35 | 36 | 34,5 |
| 40 | 45 | M8х1,25 | 12 | 24 | max 200 | max 35 | 46 | 42,5 |
| 50 | 44 | M10х1,25 | 16 | 32 | max 300 | max 70 | 56 | 55 |
| 63 | 44 | M10х1,5 | 16 | 32 | max 300 | max 70 | 70 | 68 |
|
|
|
|

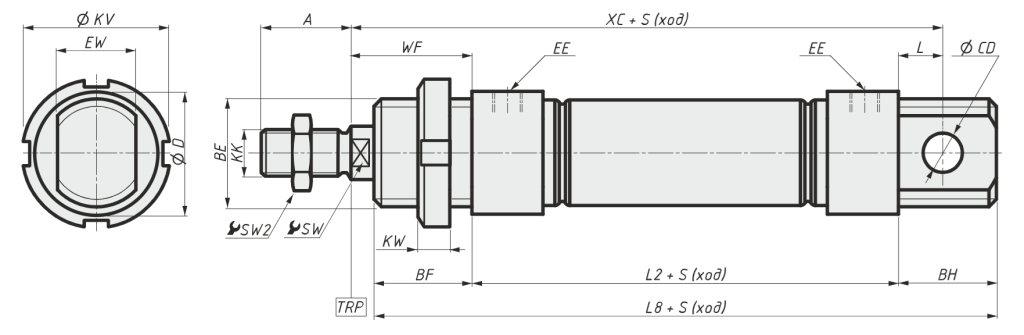

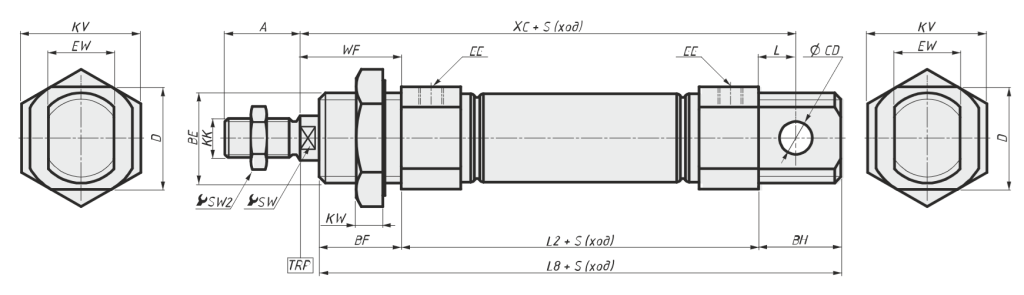

Стандартное исполнение с односторонним штоком |

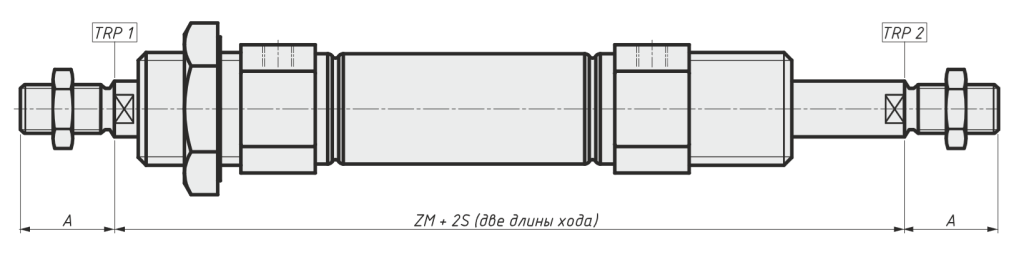

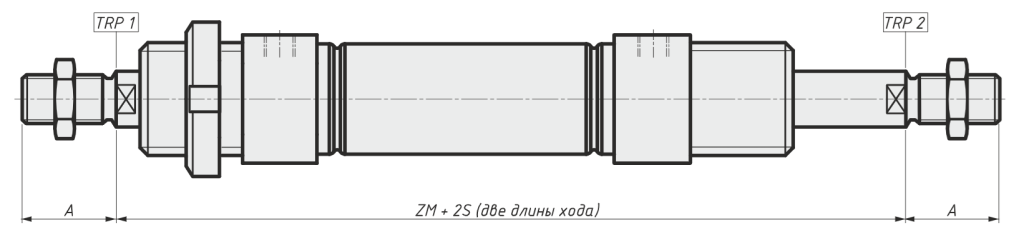

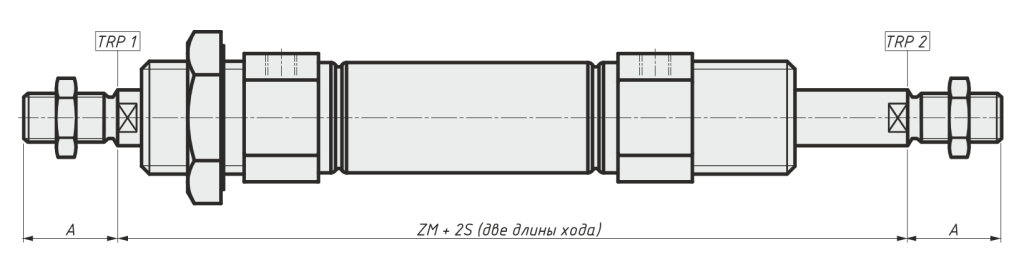

Исполнение с двусторонним штоком |
KV - размеры по стандарту KIPVALVE
⌀ - диаметр цилиндра (внутренний)
| ⌀мм | ⌀ штока мм | EE | A мм | WF мм | KV мм | EW мм | D мм | KK | BE | KW мм |
|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | ISO | ISO | ISO | ISO | ISO | ISO | ISO | ISO | ISO |
| 8 | 4 | M5 | 12 | 16 | 19 | 8 | 15 | M4Х0,7 | M12Х1,25 | 7 |
| 10 | 4 | M5 | 12 | 16 | 19 | 8 | 15 | M4Х0,7 | M12Х1,25 | 7 |
| 12 | 6 | M5 | 16 | 22 | 24 | 12 | 20 | M6Х1 | M16Х1,5 | 7 |
| 16 | 6 | M5 | 16 | 22 | 24 | 12 | 20 | M6Х1 | M16Х1,5 | 7 |
| 20 | 8 | G1/8 | 20 | 24 | 29 | 16 | 25 | M8Х1,25 | M22Х1,5 | 7 |
| 25 | 10 | G1/8 | 22 | 28 | 29 | 16 | 30 | M10Х1,25 | M22Х1,5 | 7 |
| ⌀ мм | BF мм | BH мм | L мм | ⌀ CD мм | SW мм | SW2 мм | ZM мм | L2 мм | L8 мм | XC мм |
|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | ISO | ISO | ISO | ISO | ISO | ISO | ISO | ISO | ISO | ISO |
| 8 | 12 | - | 6 | 4 | - | 7 | 78 | 46 | 70 | 68 |
| 10 | 12 | - | 6 | 4 | - | 7 | 78 | 46 | 70 | 68 |
| 12 | 17 | - | 9 | 6 | 5 | 10 | 94 | 50 | 84 | 81 |
| 16 | 17 | - | 9 | 6 | 5 | 10 | 100 | 56 | 90 | 87 |
| 20 | 20 | - | 12 | 8 | 6 | 12 | 110 | 62 | 102 | 98 |
| 25 | 22 | - | 12 | 8 | 8 | 17 | 121 | 65 | 109 | 105 |
| Описание габаритных размеров |
|---|
| EE | Резьба портов для подачи и отвода воздуха | BF | Длина резьбы передней крышки |
| A | Длина резьбы штока | BH | Длина проушины с отверстием на задней крышке |
| WF |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | L |
Расстояние от задней поверхности крышки до центра отверстия проушины задней крышки |
| KV |
Размер ключа для крепёжной гайки круглого цилиндра | CD |
Диаметр крепёжного отверстия в проушине задней крышки |
| EW | Ширина проушины на задней крышке | SW | Размер и количество шлицов на штоке |
| D | Ширина и высота передней и задней крышек | SW2 | Размер гайки штока «под ключ» |
| KK | Наружная резьба штока | ZM |
Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе |
| BE |
Присоединительная резьба на передней крышке и проушине с отверстием на задней крышке | L2 |
Длина корпуса пневмоцилиндра без учёта резьбовых частей |
| KW | Ширина крепёжной гайки | L8 | Общая длина корпуса пневмоцилиндра |
| XC |
Строительная длина от центра отверстия проушины до TRP (теоретической точки отсчёта) |
|
|
|
|
Стандартное исполнение с односторонним штоком |
Исполнение с двусторонним штоком |
KV - размеры по стандарту KIPVALVE
⌀ - диаметр цилиндра (внутренний)
| ⌀мм | ⌀ штока мм | EE | A мм | WF мм | KV мм | EW мм | D мм | KK | BE | KW мм |
|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV |
| 32 | 12 | G1/8 | 22 | 38 | 36 | 16 | 34,5 | M10Х1,25 | M30Х1,5 | 7 |
| 40 | 16 | G1/4 | 24 | 45 | 46 | 18 | 42,5 | M12Х1,25 | M38Х1,5 | 8 |
| ⌀ мм | BF мм | BH мм | L мм | ⌀ CD мм | SW мм | SW2 мм | ZM мм | L2 мм | L8 мм | XC мм |
|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV |
| 32 | 30 | 26 | 13 | 10 | 10 | 17 | 140 | 68 | 124 | 119 |
| 40 | 35 | 30 | 15 | 12 | 14 | 17 | 174 | 89 | 154 | 149 |
| Описание габаритных размеров |
|---|
| EE | Резьба портов для подачи и отвода воздуха | BF | Длина резьбы передней крышки |
| A | Длина резьбы штока | BH | Длина проушины с отверстием на задней крышке |
| WF |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | L |
Расстояние от задней поверхности крышки до центра отверстия проушины задней крышки |
| KV |
Размер ключа для крепёжной гайки круглого цилиндра | CD |
Диаметр крепёжного отверстия в проушине задней крышки |
| EW | Ширина проушины на задней крышке | SW | Размер и количество шлицов на штоке |
| D | Ширина и высота передней и задней крышек | SW2 | Размер гайки штока «под ключ» |
| KK | Наружная резьба штока | ZM |
Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе |
| BE |
Присоединительная резьба на передней крышке и проушине с отверстием на задней крышке | L2 |
Длина корпуса пневмоцилиндра без учёта резьбовых частей |
| KW | Ширина крепёжной гайки | L8 | Общая длина корпуса пневмоцилиндра |
| XC |
Строительная длина от центра отверстия проушины до TRP (теоретической точки отсчёта) |
|
|
|
|
Стандартное исполнение с односторонним штоком |
Исполнение с двусторонним штоком |
KV - размеры по стандарту KIPVALVE
⌀ - диаметр цилиндра (внутренний)
| ⌀мм | ⌀ штока мм | EE | A мм | WF мм | KV мм | EW мм | D мм | KK | BE | KW мм |
|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV |
| 50 | 20 | G1/4 | 32 | 44 | 56 | 21 | 55 | M16х1,5 | M45х1,5 | 8 |
| 63 | 20 | G1/4 | 32 | 44 | 70 | 21 | 68 | M16х1,5 | M45х1,5 | 8 |
| ⌀ мм | BF мм | BH мм | L мм | ⌀ CD мм | SW мм | SW2 мм | ZM мм | L2 мм | L8 мм | XC мм |
|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV |
| 50 | 33 | 33 | 17 | 16 | 17 | 24 | 181 | 93 | 159 | 154 |
| 63 | 33 | 33 | 17 | 16 | 17 | 24 | 184 | 96 | 162 | 157 |
| Описание габаритных размеров |
|---|
| EE | Резьба портов для подачи и отвода воздуха | BF | Длина резьбы передней крышки |
| A | Длина резьбы штока | BH | Длина проушины с отверстием на задней крышке |
| WF |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | L |
Расстояние от задней поверхности крышки до центра отверстия проушины задней крышки |
| KV |
Размер ключа для крепёжной гайки круглого цилиндра | CD |
Диаметр крепёжного отверстия в проушине задней крышки |
| EW | Ширина проушины на задней крышке | SW | Размер и количество шлицов на штоке |
| D | Ширина и высота передней и задней крышек | SW2 | Размер гайки штока «под ключ» |
| KK | Наружная резьба штока | ZM |
Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе |
| BE |
Присоединительная резьба на передней крышке и проушине с отверстием на задней крышке | L2 |
Длина корпуса пневмоцилиндра без учёта резьбовых частей |
| KW | Ширина крепёжной гайки | L8 | Общая длина корпуса пневмоцилиндра |
| XC |
Строительная длина от центра отверстия проушины до TRP (теоретической точки отсчёта) |
| Характеристики |
|---|
| Тип цилиндра | Двустороннего действия |
| Тип демпфирования |
- 8...40 мм - упругое нерегулируемое [P] - 16...63 мм - пневматическое регулируемое [PPV] |
| Опрос положения поршня | С помощью магнитного датчика положения поршня |
| Пневматическое присоединение в зависимости от диаметра поршня |
|---|
| ⌀8 мм | ⌀10 мм | ⌀12 мм | ⌀16 мм | ⌀20 мм | ⌀25 мм | ⌀32 мм | ⌀40 мм | ⌀50 мм | ⌀63 мм |
| М5 | М5 | М5 | М5 | G1/8 | G1/8 | G1/8 | G1/4 | G1/4 | G1/4 |
| Условия эксплуатации |
|---|
| Рабочее давление, бар | 1…10 бар |
| Рабочая среда | Подготовленный сжатый воздух |
| Температура окружающей среды, ° С | -20...+80° C |
Внимание!
Присутствие в сжатом воздухе влаги негативно сказывается на работе цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истиранию) уплотнений.
Рекомендации:
- регулярно контролировать уровень и своевременность сброса жидкости в фильтре
- своевременно прочищать или заменять фильтрующий элемент
- если заметили, что цилиндр эксплуатируется без отвода влаги, рекомендуется провести профилактическую замену манжет поршня
Однако необходимо помнить, что многократная пересборка допускается только у шпильковых пневмоцилиндров, и без организации регулярной системы техобслуживания системы воздухоподготовки цилиндр неминуемо выйдет из строя.
| Диаметр цилиндра (внутренний) | Теоретическое усилие, Н при рабочем давлении, бар | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||||
|
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание | |
| 8 | 19 | 15 | 23 | 18 | 28 | 22 | 33 | 26 | 37 | 29 | 42 | 33 | 47 | 37 |
| 10 | 30 | 26 | 38 | 33 | 45 | 39 | 53 | 46 | 60 | 52 | 68 | 59 | 75 | 65 |
| 12 | 44 | 35 | 55 | 43 | 66 | 52 | 77 | 61 | 88 | 69 | 99 | 78 | 110 | 87 |
| 16 | 79 | 69 | 99 | 86 | 119 | 103 | 139 | 120 | 159 | 137 | 179 | 155 | 198 | 172 |
| 20 | 125 | 107 | 156 | 133 | 187 | 160 | 218 | 187 | 249 | 213 | 281 | 240 | 312 | 267 |
| 25 | 195 | 163 | 244 | 204 | 293 | 245 | 342 | 286 | 391 | 327 | 440 | 368 | 488 | 408 |
| 32 | 322 | 277 | 403 | 346 | 483 | 415 | 564 | 484 | 644 | 553 | 725 | 623 | 805 | 692 |
| 40 | 503 | 422 | 628 | 528 | 754 | 633 | 880 | 739 | 1005 | 844 | 1131 | 950 | 1257 | 1055 |
| 50 | 785 | 660 | 982 | 825 | 1178 | 990 | 1374 | 1155 | 1571 | 1320 | 1767 | 1485 | 1963 | 1650 |
| 63 | 1247 | 1121 | 1558 | 1402 | 1870 | 1682 | 2182 | 1962 | 2493 | 2243 | 2805 | 2523 | 3117 | 2803 |
