Описание
Шарнирные наконечники Kipvalve серии KVSGS по стандарту ISO 12240-4

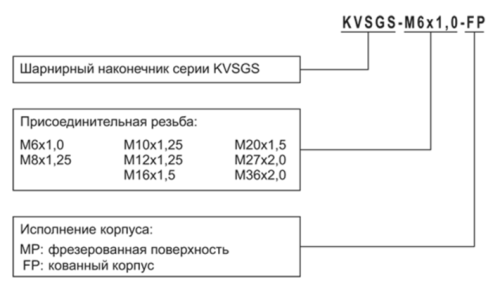

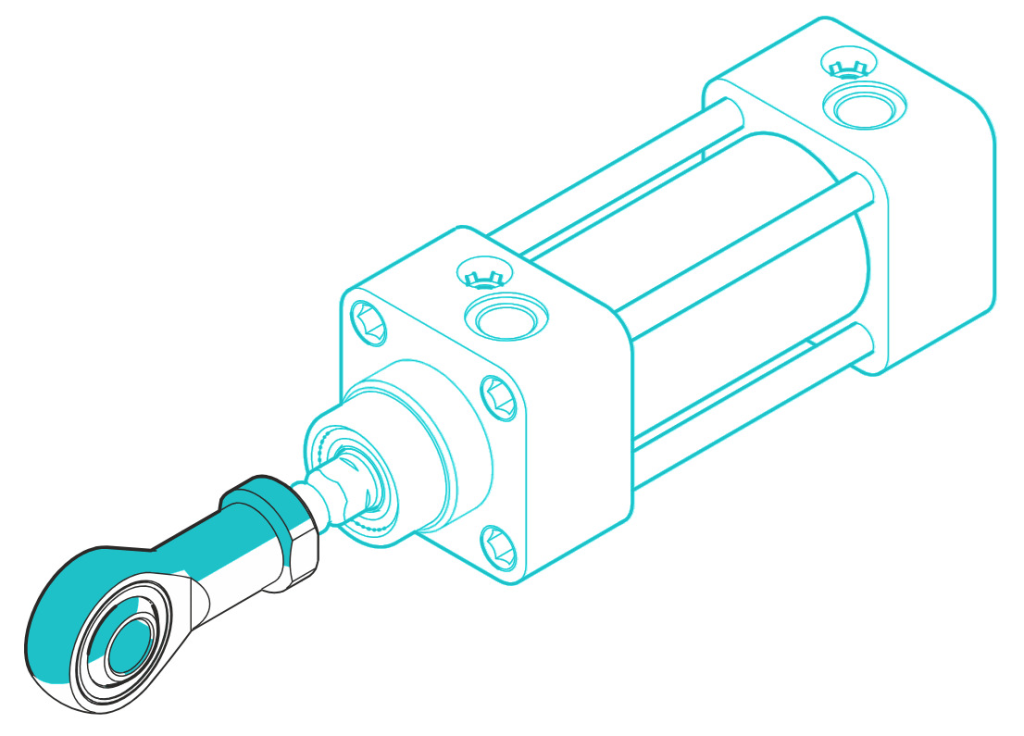

Предназначен для установки на штоки пневматических цилиндров со стандартной резьбой с целью соединения исполнительного механизма (цилиндра) с перемещаемым узлом.

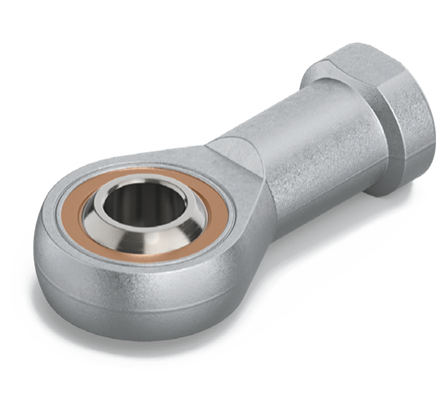

Основой конструкции наконечника является кованый (FP) корпус. С торца корпуса выполнено отверстие с резьбой для установки на шток цилиндра. Противоположная сторона корпуса представляет собой проушину с запрессованным подшипником скольжения, внутри которого установлен шар с отверстием для соединения с приводимым в движение механизмом.
Основные особенности:
- Никелированное покрытие корпуса защищает наконечник от коррозии;
- На наружной поверхности имеются две грани под ключ для обеспечения удобства монтажа;
- Большой ряд типоразмеров наконечников расширяет диапазон их применения от небольших механизмов до силовых узлов перемещения.

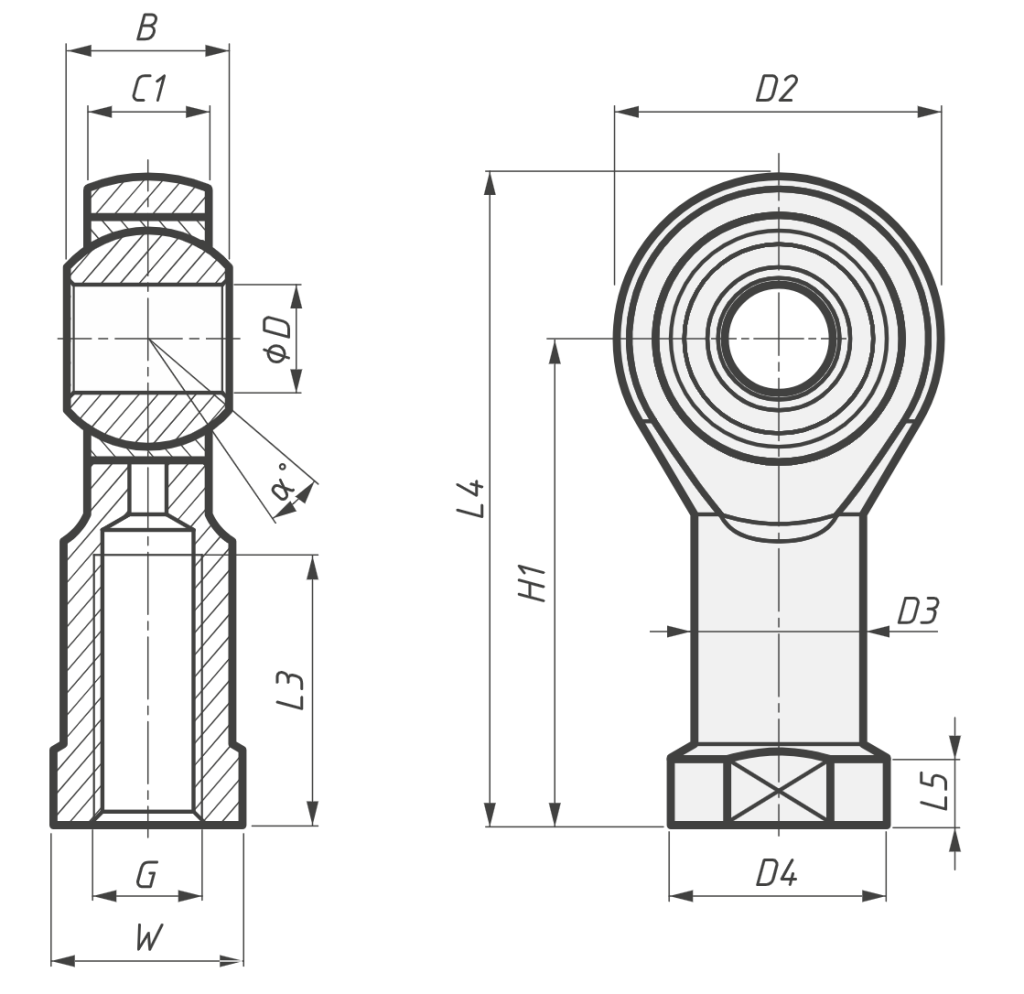

| G | Ø ПЦ | D мм | D2 мм | D3 мм | D4 мм | B мм | C1 мм | W мм | H1 мм | L3 мм | L4 мм | L5 мм | α° | Обозначение |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M4x0,7 | 8, 10 мм: KVNU | 5 | 18 | 8,5 | 11 | 8 | 6 | 9 | 27 | 10 | 36 | 4 | 13 | KVSGS-M4x0,7-FP |
| M5x0,8 |
12 мм: KVDN, KVDA 16 мм: KVDA |
5 | 18 | 8,5 | 11 | 8 | 6 | 9 | 27 | 10 | 36 | 4 | 13 | KVSGS-M5x0,8-FP |
| M6x1,0 |
12 мм: KVNU 16 мм: KVNU, KVDN, KVMAL 20 мм: KVDA |
6 | 20 | 10 | 13 | 9 | 7 | 11 | 30 | 12 | 40 | 5 | 13 | KVSGS-M6x1,0-FP |
| M8x1,25 |
16 мм: KVVU 20 мм: KVDN, KVNU, KVMAL 25 мм: KVDN, KVDA |
8 | 24 | 12,5 | 16 | 12 | 9 | 14 | 36 | 16 | 48 | 5 | 14 | KVSGS-M8x1,25-FP |
| M10x1,25 |
20 мм: KVVU 25 мм: KVVU, KVNU, KVMAL 32 мм: KVNG, KVSC, KVNC, KVBC, KVDN, KVVU, KVDA, KVNU, KVMAL 40 мм: KVDN, KVVU |
10 | 28 | 15 | 19 | 14 | 10,5 | 17 | 43 | 20 | 57 | 6,5 | 13 | KVSGS-M10x1,25-FP |
| M12x1,25 |
40 мм: KVNG, KVSC, KVNC, KVBC, KVNU, KVMAL 50, 63 мм: KVDN, KVVU |
12 | 32 | 17,5 | 22 | 16 | 12 | 19 | 50 | 22 | 66 | 6,5 | 13 | KVSGS-M12x1,25-FP |
| M16x1,5 |
50, 63 мм: KVNG, KVSC, KVNC, KVBC, KVNU 80 мм: KVDN, KVVU 100 мм: KVDN |
16 | 42 | 22 | 27 | 21 | 15 | 22 | 64 | 28 | 85 | 8 | 15 | KVSGS-M16x1,5-FP |
| M20x1,5 | 80, 100 мм: KVNG, KVSC, KVNC, KVBC, KVDN | 20 | 50 | 27,5 | 34 | 25 | 18 | 30 | 77 | 33 | 102 | 10 | 14 | KVSGS-M20x1,5-FP |
| M27x2,0 | 125 мм: KVNG, KVSC, KVNC, KVBC | 30 | 70 | 40 | 50 | 37 | 25 | 41 | 110 | 51 | 145 | 15 | 17 | KVSGS-M27x2,0-FP |
| M36x2,0 | 160, 200 мм: KVNG | 35 | 81 | 46 | 58 | 43 | 28 | 50 | 125 | 58 | 165,5 | 17 | 16 | KVSGS-M36x2,0-FP |
| M42x2,0 | 250 мм: KVNG | 40 | 91 | 53 | 65 | 49 | 33 | 55 | 142 | 62 | 187,5 | 19 | 17 | KVSGS-M42x2,0-FP |
| M48x2,0 | 320 мм: KVNG | 50 | 117 | 65 | 75 | 60 | 45 | 65 | 160 | 67 | 218,5 | 23 | 12 | KVSGS-M48x2,0-FP |
