Круглые пневмоцилиндры Kipvalve KVMAL ⌀16...40 мм - в стандартном алюминиевом корпусе и разборном исполнении
Много
Нашли дешевле?
KVMAL-
X
-
X
-
X
Х
X
-Р
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Круглые пневмоцилиндры Kipvalve KVMAL ⌀16...40 мм - в стандартном алюминиевом корпусе и разборном исполнении
- Установочные, присоединительные и габаритные размеры: по стандарту КипВальв
- Для установки в ограниченном пространстве
- Разборный ремонтопригодный корпус
- Демпфирование: упругое нерегулируемое [P]
- Тип цилиндра: двустороннего действия
- Установка магнитных датчиков положения поршня: с помощью крепежа «хомут» в любом месте цилиндра вдоль хода поршня

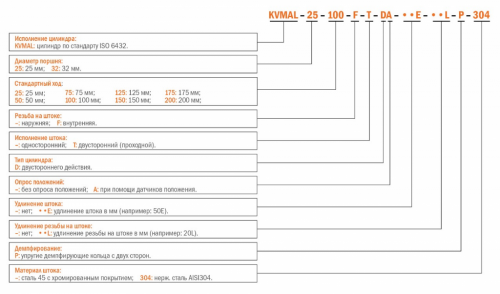

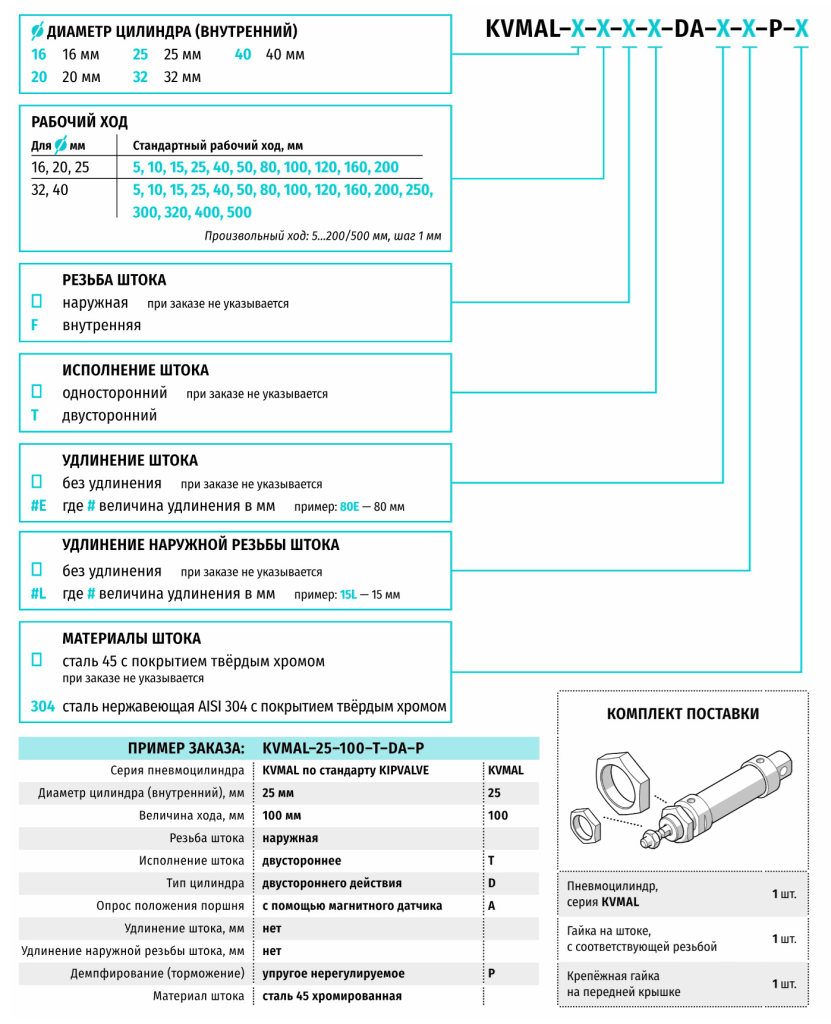

- Диапазон хода (см. «Обозначение при заказе»):
- стандартный - 5...500 мм
- по запросу - любой 5...500 мм, шаг хода 1 мм
Внимание! В исполнении с двусторонним штоком [T] его модификация распространяется на обе стороны симметрично
|
Cимвол [F] при заказе |

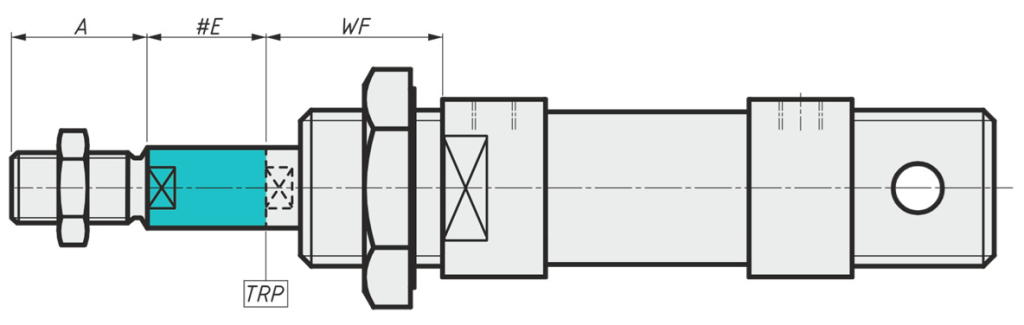

Cимволы [#E] при заказе |

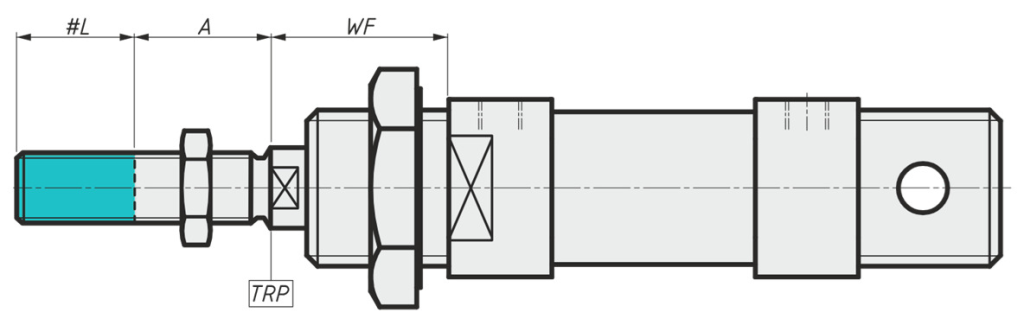

Cимволы [#L] при заказе |
|
Внутренняя резьба штока |
Удлинение штока |
Удлинение наружной резьбы штока |
| Описание размеров | Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | Внутренняя резьба штока | Глубина внутренней резьбы штока | Длина резьбы штока | Величина удлинения штока | Величина удлинения наружной резьбы штока |
|---|---|---|---|---|---|---|
| Диаметр цилиндра (внутренний), мм | WH мм | KF | AF мм | A мм | #E мм | #L мм |
| Стандарт | KIPVALVE | KIPVALVE | KIPVALVE | KIPVALVE | KIPVALVE | KIPVALVE |
| 16 | 21 | - | - | 16 | max 100 | max 10 |
| 20 | 16 | M4х0,7 | 12 | 20 | max 200 | max 20 |
| 25 | 20 | M6х1 | 12 | 22 | max 200 | max 20 |
| 32 | 22 | M6х1 | 12 | 22 | max 200 | max 35 |
| 40 | 21 | M8х1,25 | 12 | 24 | max 200 | max 35 |
|
|
|
|

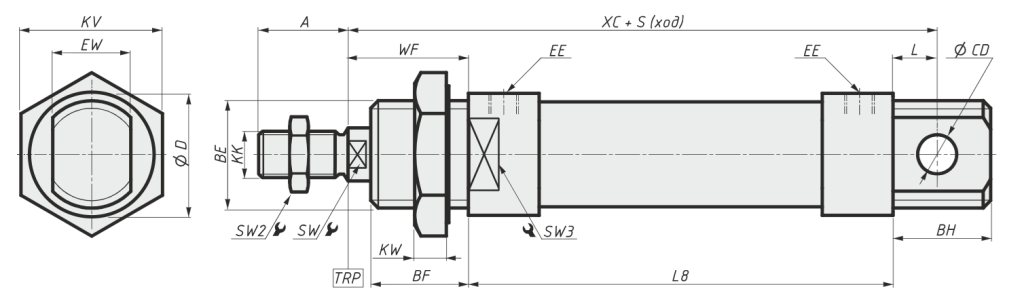

Стандартное исполнение с односторонним штоком |

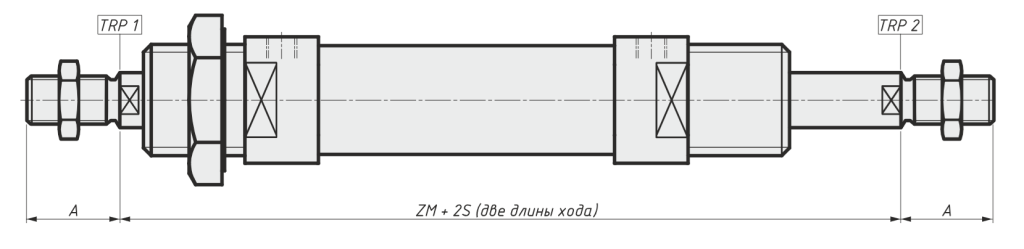

Исполнение с двусторонним штоком |
⌀ - диаметр цилиндра (внутренний)
| ⌀мм | ⌀ штока мм | EE | A мм | WF мм | KV мм | EW мм | ⌀ D мм | KK | BE | KW мм | BF мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV |
| 16 | 6 | M5 | 16 | 21 | 24 | 12 | 24 | M6Х1 | M16Х1,5 | 6 | 16 |
| 20 | 8 | G1/8 | 20 | 16 | 29 | 16 | 29 | M8Х1,25 | M22Х1,5 | 8 | 12 |
| 25 | 10 | G1/8 | 22 | 20 | 30 | 16 | 34 | M10Х1,25 | M22Х1,5 | 8 | 14 |
| 32 | 12 | G1/8 | 22 | 22 | 30 | 16 | 39,5 | M10Х1,25 | M24Х2 | 8 | 14 |
| 40 | 16 | G1/8 | 24 | 21 | 40 | 20 | 49,5 | M12Х1,25 | M30Х2 | 10 | 14 |
| ⌀ мм | BH мм | L мм | ⌀ CD мм | SW мм | SW2 мм | SW3 мм | ZM мм | L2 мм | L8 мм | XC мм |
|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | KV | KV | KV | KV | KV | KV | KV | KV | KV |
| 16 | 16 | 9 | 6 | 5 | 10 | 21 | 101 | 59 | 91 | 89 |
| 20 | 21 | 12 | 8 | 7 | 14 | 26 | 102 | 70 | 103 | 99 |
| 25 | 21 | 12 | 8 | 9 | 17 | 30 | 110 | 70 | 105 | 102 |
| 32 | 27 | 15 | 10 | 10 | 17 | 36 | 114 | 70 | 111 | 107 |
| 40 | 27 | 15 | 12 | 13 | 19 | 46 | 134 | 92 | 133 | 128 |
| Описание габаритных размеров |
|---|
| EE | Резьба портов для подачи и отвода воздуха | BF | Длина резьбы передней крышки |
| A | Длина резьбы штока | BH | Длина проушины с отверстием на задней крышке |
| WF |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | L |
Расстояние от задней поверхности крышки до центра отверстия проушины задней крышки |
| KV |
Размер ключа для крепёжной гайки круглого цилиндра | CD |
Диаметр крепёжного отверстия в проушине задней крышки |
| EW | Ширина проушины на задней крышке | SW | Размер и количество шлицов на штоке |
| D | Ширина и высота передней и задней крышек | SW2 | Размер гайки штока «под ключ» |
| KK | Наружная резьба штока | ZM |
Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе |
| BE |
Присоединительная резьба на передней крышке и проушине с отверстием на задней крышке | L2 |
Длина корпуса пневмоцилиндра без учёта резьбовых частей |
| KW | Ширина крепёжной гайки | L8 | Общая длина корпуса пневмоцилиндра |
| XC |
Строительная длина от центра отверстия проушины до TRP (теоретической точки отсчёта) |
SW3 | Размер «под ключ» |
| Характеристики |
|---|
| Тип цилиндра | Двустороннего действия |
| Тип демпфирования | воздушное регулируемое с двух сторон [PPV] |
| Опрос положения поршня | С помощью магнитного датчика положения поршня |
| Пневматическое присоединение в зависимости от диаметра поршня |
|---|
| ⌀16 мм | ⌀20 мм | ⌀25 мм | ⌀32 мм | ⌀40 мм |
| M5 | G1/8 | G1/8 | G1/8 | G1/8 |
| Условия эксплуатации |
|---|
| Рабочее давление, бар | 1…10 бар |
| Рабочая среда | Подготовленный сжатый воздух |
| Температура окружающей среды, ° С | -20...+80° C |
Внимание!
Присутствие в сжатом воздухе влаги негативно сказывается на работе цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истиранию) уплотнений.
Рекомендации:
- регулярно контролировать уровень и своевременность сброса жидкости в фильтре
- своевременно прочищать или заменять фильтрующий элемент
- если заметили, что цилиндр эксплуатируется без отвода влаги, рекомендуется провести профилактическую замену манжет поршня
Однако необходимо помнить, что многократная пересборка допускается только у шпильковых пневмоцилиндров, и без организации регулярной системы техобслуживания системы воздухоподготовки цилиндр неминуемо выйдет из строя.
| Диаметр цилиндра (внутренний) | Теоретическое усилие, Н при рабочем давлении, бар | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||||
|
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание | |
| 16 | 79 | 69 | 99 | 86 | 119 | 103 | 139 | 120 | 159 | 137 | 179 | 155 | 198 | 172 |
| 20 | 125 | 107 | 156 | 133 | 187 | 160 | 218 | 187 | 249 | 213 | 281 | 240 | 312 | 267 |
| 25 | 195 | 163 | 244 | 204 | 293 | 245 | 342 | 286 | 391 | 327 | 440 | 368 | 488 | 408 |
| 32 | 322 | 277 | 403 | 346 | 483 | 415 | 564 | 484 | 644 | 553 | 725 | 623 | 805 | 692 |
| 40 | 503 | 422 | 628 | 528 | 754 | 633 | 880 | 739 | 1005 | 844 | 1131 | 950 | 1257 | 1055 |
