Шпильковые пневмоцилиндры Kipvalve KVSC - Airtac стандарт (с «азиатскими» монтажными размерами)
Пневмоцилиндр KVSC с установочными и присоединительными размерами по «азиатскому» стандарту (не совместим с ISO 15552)
Благодаря более компактной конструкции по сравнению со шпильковыми цилиндрами ISO 15552, серия KVSC оптимальна для применения в оборудовании с прижимным усилием.
Области применения:
- штамповка и вырубка
- прессовое оборудование
- вулканизационные машины
- прессы для сращивания древесины и аналогичные процессы
Преимущества шпильковых цилиндров:
- Возможность многократной сборки и разборки благодаря надежному корпусу
- Доступен расширенный ремкомплект уплотнительных элементов для продления ресурса
- Демпфирование: воздушное регулируемое [PPV]
- Тип: двустороннего действия
- Поддержка магнитных датчиков положения поршня любого типа с использованием подходящего крепежа
-
Диапазон хода:
- стандартный: 25-1250 мм
- индивидуальный: 5-1250 мм, шаг 1 мм
Внимание! В исполнении с двусторонним штоком [T] его модификация распространяется на обе стороны симметрично
|

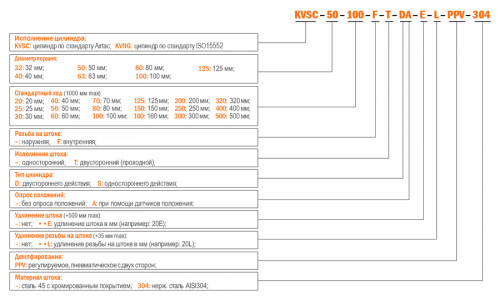

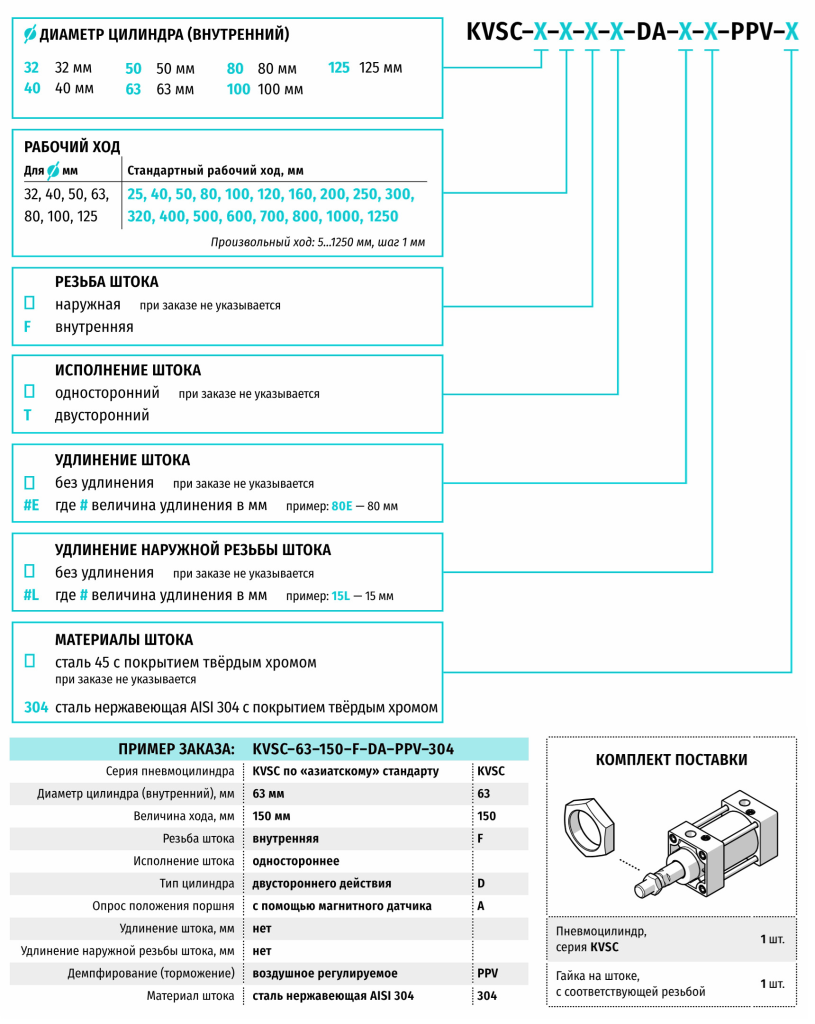

Cимвол [F] при заказе |
Cимволы [#E] при заказе |
Cимволы [#L] при заказе |
|

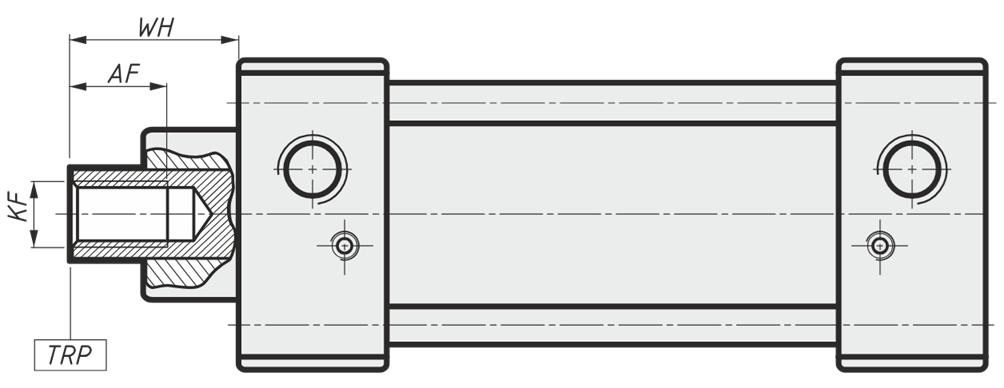

Внутренняя резьба штока |

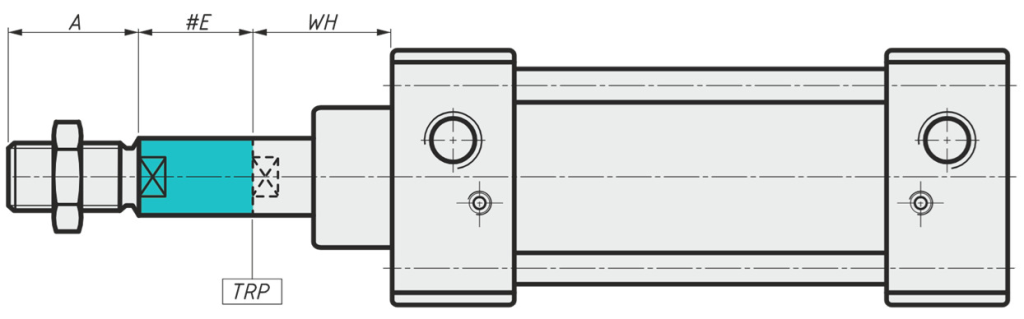

Удлинение штока |

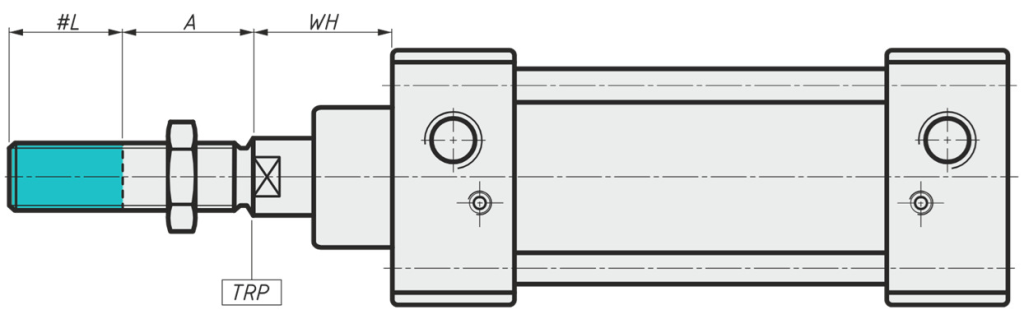

Удлинение наружной резьбы штока |
| Описание размеров | Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | Внутренняя резьба штока | Глубина внутренней резьбы штока | Длина резьбы штока | Величина удлинения штока | Величина удлинения наружной резьбы штока |
|---|---|---|---|---|---|---|
| диаметр цилиндра (внутренний), мм | WH мм | KF | AF мм | A мм | #E мм | #L мм |
| Стандарт | «азиатский» стандарт | KIPVALVE | KIPVALVE | «азиатский» стандарт | KIPVALVE | KIPVALVE |
| 32 | 25 | M6x1 | 12 | 22 | max 200 | max 35 |
| 40 | 24 | M8x1,25 | 12 | 24 | max 200 | max 35 |
| 50 | 25 | M10x1,5 | 16 | 32 | max 300 | max 70 |
| 63 | 25 | M10x1,5 | 16 | 32 | max 300 | max 70 |
| 80 | 35 | M12x1,75 | 20 | 40 | max 400 | max 70 |
| 100 | 35 | M12x1,75 | 20 | 40 | max 400 | max 70 |
| 125 | 52 | M16x2 | 32 | 54 | max 500 | max 70 |
|
|
|
|
Стандартное исполнение с односторонним штоком |

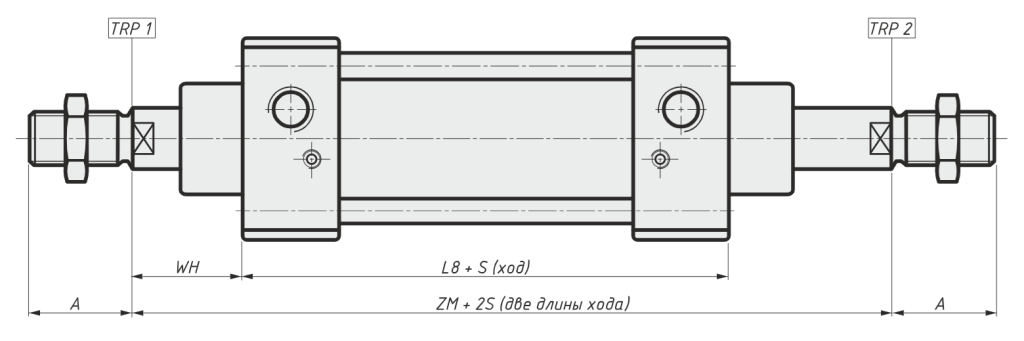

Исполнение с двусторонним штоком |
KV - размеры по стандарту KIPVALVE
⌀ - диаметр цилиндра (внутренний)

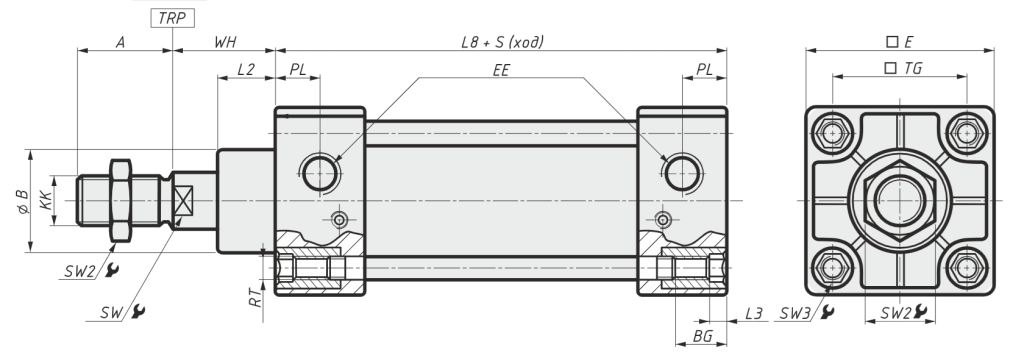

| ⌀ мм | ⌀ штока мм | EE | A мм | WH мм | L8 мм | L2 мм | PL мм | ⌀ B мм | KK |
|---|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | Азиат. | Азиат. | Азиат. | Азиат. | Азиат. | Азиат. | Азиат. | Азиат. |
| 32 | 12 | G1/8 | 22 | 25 | 93 | 15 | 13,5 | 28 | M10х1,25 |
| 40 | 16 | G1/4 | 24 | 24 | 93 | 15 | 13,5 | 32 | M12х1,25 |
| 50 | 20 | G1/4 | 32 | 25 | 93 | 15 | 13,5 | 38 | M16х1,5 |
| 63 | 20 | G3/8 | 32 | 25 | 96 | 15 | 13,5 | 38 | M16х1,5 |
| 80 | 25 | G3/8 | 40 | 35 | 108 | 21 | 16,5 | 47 | M20х1,5 |
| 100 | 25 | G1/2 | 40 | 35 | 114 | 21 | 16,5 | 47 | M20х1,5 |
| 125 | 32 | G1/2 | 54 | 52 | 122 | 34 | 16,5 | 55 | M27х2 |
| ⌀ мм | RT | L3 мм | BG мм | SW мм | SW2 мм | SW3 мм | ZM мм | E мм | TG мм |
|---|---|---|---|---|---|---|---|---|---|
| Стандарт | Азиат. | Азиат. | Азиат. | Азиат. | KV | KV | Азиат. | Азиат. | Азиат. |
| 32 | M6х1 | 5 | 14 | 10 | 17 | 6 | 143 | 45 | 33 |
| 40 | M6х1 | 5 | 14 | 14 | 19 | 6 | 143 | 50 | 37 |
| 50 | M6 | 5 | 14 | 17 | 24 | 6 | 143 | 62 | 47 |
| 63 | M8х1,25 | 5 | 14 | 17 | 24 | 8 | 146 | 75 | 56 |
| 80 | M10х1,5 | 5 | 15 | 22 | 30 | 10 | 178 | 94 | 70 |
| 100 | M10х1,5 | 5 | 15 | 22 | 30 | 10 | 184 | 112 | 84 |
| 125 | M12х1,75 | 5 | 18 | 27 | 36 | 12 | 222 | 140 | 110 |
| Описание габаритных размеров |
|---|
| EE | Резьба портов для подачи и отвода воздуха | RT |
Внутренняя резьба для крепления монтажных элементов передней и задней крышек |
| A | Длина резьбы штока | L3 |
Размер шестигранного углубления под ключ в крепёжных болтах |
| WH |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | BG |
Глубина резьбы под крепёжные болты монтажных элементов/аксессуаров |
| L8 |
Длина корпуса пневмоцилиндра без учёта выступающих частей | SW | Размер и количество шлицов на штоке |
| L2 |
Размер выступающей посадочной части передней крышки цилиндра | SW2 | Размер гайки штока «под ключ» |
| PL |
Расстояние от внешнего края передней/задней крышки до оси порта подключения сжатого воздуха | SW3 | Размер "под ключ" |
| B | Диаметр выступающей части передней крышки | ZM |
Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе |
| KK | Наружная резьба штока | E | Ширина / Высота корпуса цилиндра |
| TG | Межцентровое расстояние между крепёжными резьбами |
| Характеристики |
|---|
| Тип цилиндра | Двустороннего действия |
| Тип демпфирования | Воздушное регулируемое с двух сторон [PPV] |
| Опрос положения поршня | С помощью магнитного датчика положения поршня |
| Пневматическое присоединение в зависимости от диаметра поршня |
|---|
| ⌀32 мм | ⌀40 мм | ⌀50 мм | ⌀63 мм | ⌀80 мм | ⌀100 мм | ⌀125 мм |
| G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 | G1/2 |
| Условия эксплуатации |
|---|
| Рабочее давление, бар | 1…10 бар |
| Рабочая среда | Подготовленный сжатый воздух |
| Температура окружающей среды, ° С | -20...+80° C |
Внимание!
Присутствие в сжатом воздухе влаги негативно сказывается на работе цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истиранию) уплотнений.
Рекомендации:
- регулярно контролировать уровень и своевременность сброса жидкости в фильтре
- своевременно прочищать или заменять фильтрующий элемент
- если заметили, что цилиндр эксплуатируется без отвода влаги, рекомендуется провести профилактическую замену манжет поршня
Однако необходимо помнить, что многократная пересборка допускается только у шпильковых пневмоцилиндров, и без организации регулярной системы техобслуживания системы воздухоподготовки цилиндр неминуемо выйдет из строя.
| Диаметр цилиндра (внутренний) | Теоретическое усилие, Н при рабочем давлении, бар | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||||
|
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание | |
| 32 | 322 | 277 | 403 | 346 | 483 | 415 | 564 | 484 | 644 | 553 | 725 | 623 | 805 | 692 |
| 40 | 503 | 422 | 628 | 528 | 754 | 633 | 880 | 739 | 1005 | 844 | 1131 | 950 | 1257 | 1055 |
| 50 | 785 | 660 | 982 | 825 | 1178 | 990 | 1374 | 1155 | 1571 | 1320 | 1767 | 1485 | 1963 | 1650 |
| 63 | 1247 | 1121 | 1558 | 1402 | 1870 | 1682 | 2182 | 1962 | 2493 | 2243 | 2805 | 2523 | 3117 | 2803 |
| 80 | 2011 | 1814 | 2513 | 2268 | 3016 | 2721 | 3519 | 3175 | 4021 | 3628 | 4524 | 4082 | 5027 | 4535 |
| 100 | 3141 | 2945 | 3927 | 3625 | 4712 | 4418 | 5497 | 5154 | 6283 | 5891 | 7068 | 6627 | 7853 | 7363 |
| 125 | 4909 | 4587 | 6136 | 5734 | 7363 | 6881 | 8590 | 8028 | 9817 | 9175 | 11045 | 10322 | 12272 | 11468 |
