Описание

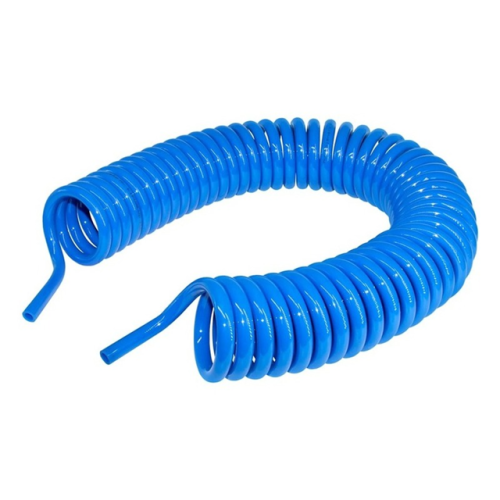

Спиральная SPUN (полиуретановая) пневмотрубка Kipvalve
Особенности эксплуатации:
- Гибкая и эластичная.
- Превосходная запоминаемость формы.
- Равномерный предел прочности при растяжении.
Применение:
Основная задача спирали - предотвратить перегиб, сплющивание и перекручивание шланга под давлением при изгибе, обеспечивая постоянную подачу воздуха и защищая от повреждений.
- Подключение пневмоцилиндров, приводов, зажимных устройств, поворотных столов.
- Системы управления на конвейерах, станках (ЧПУ, обрабатывающие центры), роботах.
- Питание пневмоинструмента: перфораторов, отбойных молотков, дрелей, гайковертов, шлифмашин, краскопультов, пескоструйных аппаратов.
- Пневматические системы грузовых автомобилей, автобусов, поездов (тормозные системы, системы открывания дверей, подвеска).
- Питание пневмоинструмента в автосервисах и на СТО.
- Подключение к передвижным компрессорам.
| Материал | полиуретан |
| Рабочая среда | сжатый воздух |
| Диапазон рабочих температур | -20...+70 °C |
Внимание!

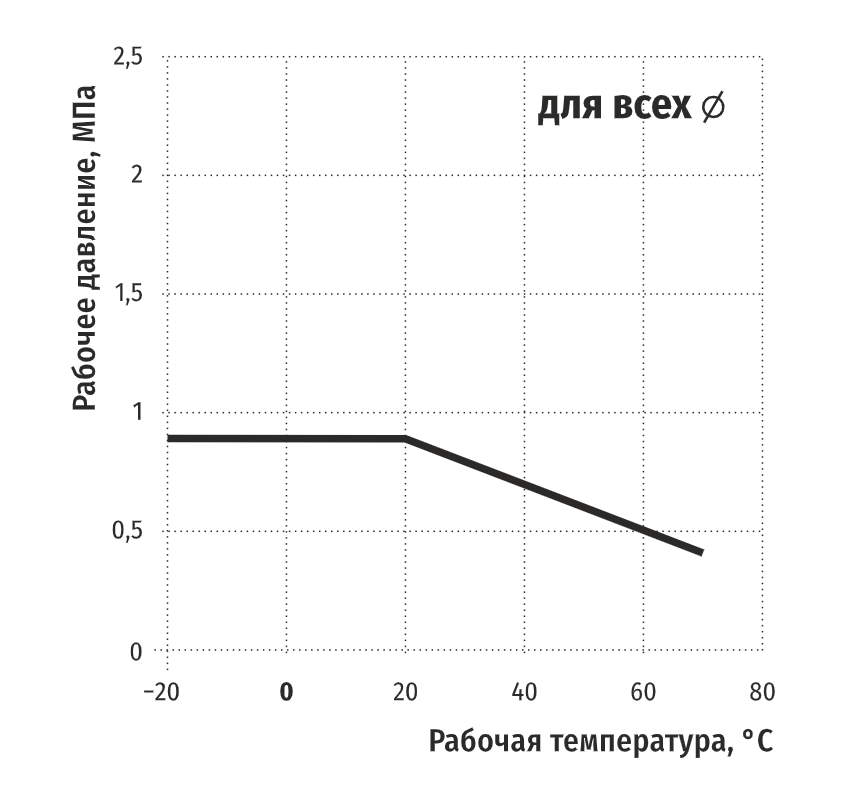

При повышении температуры снижается максимальное рабочее давление. Эксплуатация пневмотрубки либо при высоком давлении, либо при высокой температуре..

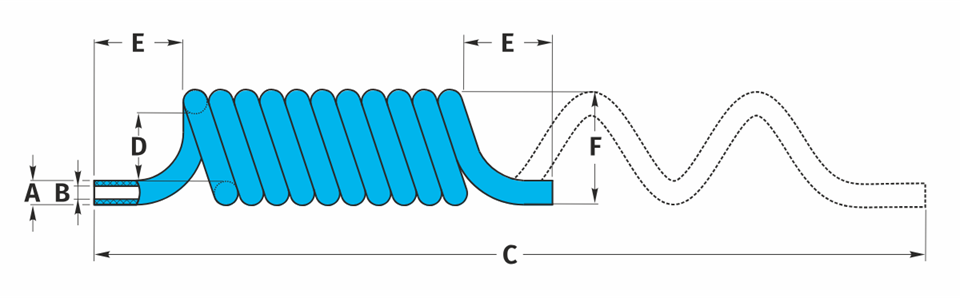

- А - наружный диаметр трубки;
- B - внутренний диаметр трубки;
- C - длина трубки;
- D - внутренний диаметр спирали;
- E, F - длины нескрученных хвостовиков для присоединения;
- G - диаметр намотки.
| Наружный диаметр трубки A, мм | Внутренний диаметр трубки B, мм | Длина трубки C, мм | Внутренний диаметр спирали D, мм | Длина E F, мм | Диаметр намотки G, мм | Обозначение |
|---|---|---|---|---|---|---|
| 6 | 4 | 9 | 30 | 120 | 43 | SPUN-6x1-BU-43-7m |
| 6 | 4 | 12 | 30 | 120 | 43 | SPUN-6x1-BU-43-9,5m |
| 6 | 4 | 15 | 30 | 120 | 43 | SPUN-6x1-BU-43-12m |
| 8 | 5 | 9 | 40 | 120 | 55 | SPUN-8x1,5-BU-54-7m |
| 8 | 5 | 12 | 40 | 120 | 55 | SPUN-8x1,5-BU-54-9,5m |
| 8 | 5 | 15 | 40 | 120 | 55 | SPUN-8x1,5-BU-54-12m |
| 10 | 6,5 | 9 | 50 | 120 | 65 | SPUN-10x1,75-BU-65-7m |
| 10 | 6,5 | 12 | 50 | 120 | 65 | SPUN-10x1,75-BU-65-9,5m |
| 10 | 6,5 | 15 | 50 | 120 | 65 | SPUN-10x1,75-BU-65-12m |

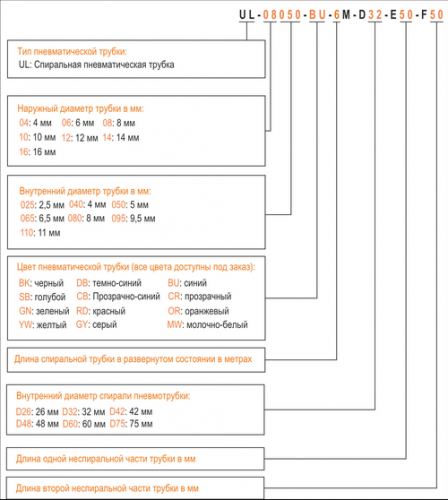

Пример расшифровки обозначения:
SPUN-6x1-BU-43-7m
- SPUN - Спиральная полиуретановая
- 6х1- внешний диаметр х толщина стенки
- BU - Цвет
- 43 - Диаметр намотки
- 7m - рабочая длина
